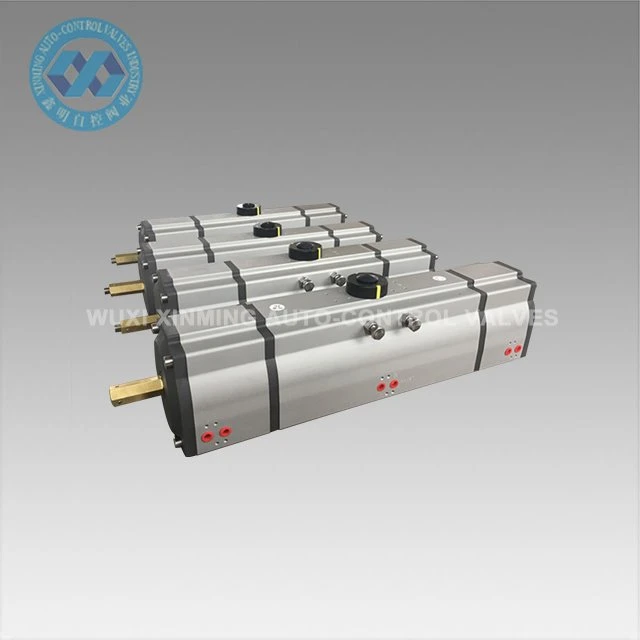

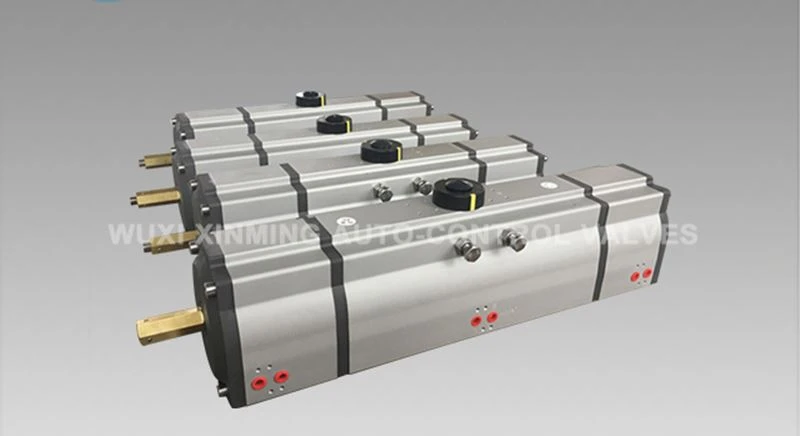

Termék bemutatása

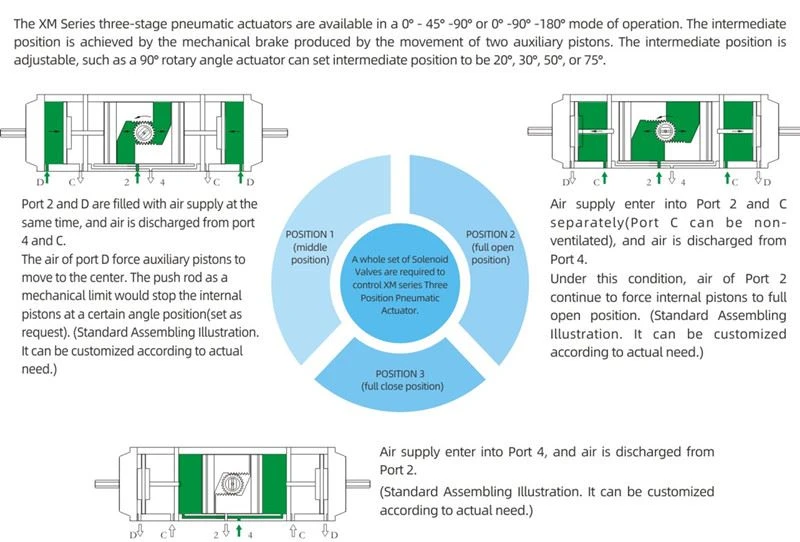

A háromfokozatú pneumatikus működtető szerkezetet pillangószelepek, golyóscsapok és forgó mozgású gépek automatikus vezérlésére használják. Precíziós öntvény alumíniumötvözet dupla állványos dugattyúk kemény oxidációs kezeléssel javítják a forgó szög pontosságát és a élettartamot. A kemény oxidációval rendelkező működtető test hatékonyan elkerülheti a karcolást.
Gyors részletek
Termék neve: Háromfokozatú pneumatikus működtető
Márkanév: XM, és OEM is elfogadott
Működtető egység mérete: 32mm-400mm

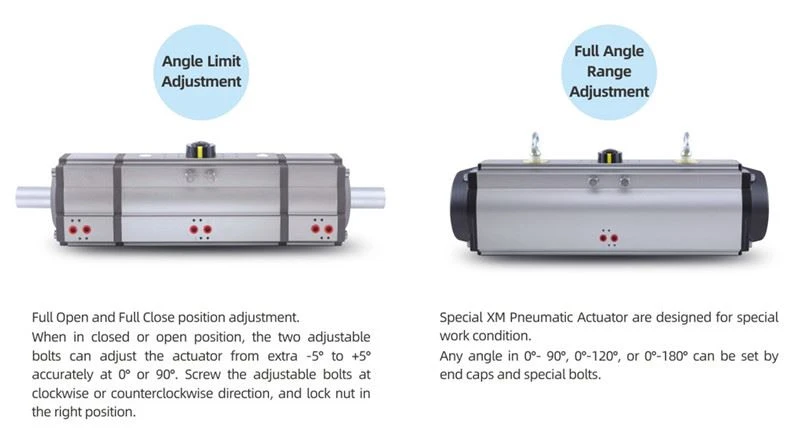

Forgási szög: 0°~180°(±5°)
Üzemi hőmérséklet tartomány: -20°C~ +80°C (standard)
-40°C~+80°C(alacsony hőmérséklet)
-15°C~150°C(magas hőmérséklet)
Légellátási nyomás: 0,2~0,8MPa, max. 10Mpa
Felső kapcsolat: VDI/VDE3845 NAMUR
Alsó csatlakozás: ISO 5211 és DIN3337
Anyaga: Alumíniumötvözet
Felépítése: fogasléc és fogasléc, kettős fogasléces dugattyúk
Működtető testfelület kezelés: kemény eloxált, vagy dip oxidáció
Vég sapka színe: fekete szürke, fekete, sötétkék, égkék, piros, narancs, zöld stb.
Tanúsítás: CE, ATEX, SIL3, ISO9001:2016
Műszaki paraméter
XM HÁROMFOKOZATÚ PNEUMATIKUS MŰKÖDTETŐ KIMENETI NYOMATÉK TÁBLÁZAT
Modell | Bemeneti légnyomás(egység:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Légnyomás-kimeneti nyomaték(N.m) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Ellátási képesség
Ellátási képesség: 10000 egység havonta Pneumatikus forgómű
Csomagolás és szállítás
Csomagolási részlet: 1). külön karton habcsomagolással belül
2). rétegelt lemez tok óceán szállítás
3). Rétegelt lemez raklap légi szállításhoz
Indulási kikötő: Shanghai, Kína
Átfutási idő:
Mennyiség(egységek) | 1-500 | 501-10000 | >10001 |
Est. Idő(napok) | 15 | 30 | Tárgyalni kell |
Előny
1) Minden fontos alkatrészt kemény eloxálással kezelnének, hogy nagy mértékben növeljék az erőt a jó teljesítmény és a szolgálati élet biztosítása érdekében.
2) Minden folyamat a CNC által egyszeri formázással biztosítja a folyamat pontosságát és élettartamát.
Alkalmazás
A pneumatikus állvány- és fogaskerekes működtetők különböző gyúlékony, maró, poros, erős mágneses térre, sugárzásra, rezgésre és korrózióra alkalmazhatók beltéri vagy kültéri környezetben, és széles körben használják az elektromos áramban, petrolkémiai, kohászati, kőolajban, földgázban, városokban, épületekben, Vízelvezetésben, vegyi anyagokban, olajfinomításban, bányászatban, erőművekben, kohászatban, építőiparban, gyógyászatban, élelmiszerben, földgázban, tudományos kutatásban stb.
Cég bemutatása
2007 óta, WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD. jött létre.
Elsősorban pneumatikus működtető, pneumatikus golyóscsapot, pneumatikus pillangószelepet, pneumatikus / elektromos vezérlőszelepet stb. gyártunk.

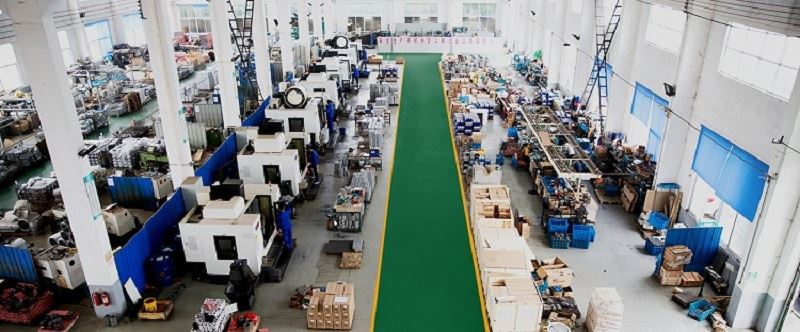

Cégünk fejlett feldolgozó berendezésekkel és kifinomult vizsgálóberendezéssel rendelkezik. Feldolgozó berendezéseink közé tartoznak az esztergagépek, marógépek, fúrógépek, gyalugépek, fúrógépek, CNC esztergagépek, CNC megmunkáló központok és egyéb berendezések. Jelenleg teljesen 30 készletek, amelyek közül 5 készletek importált függőleges gép központ és több készlet fejlett CNC eszterga.
