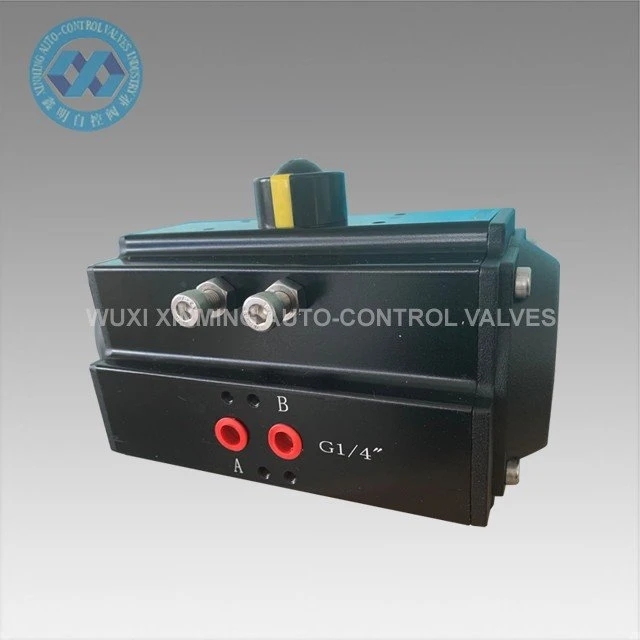

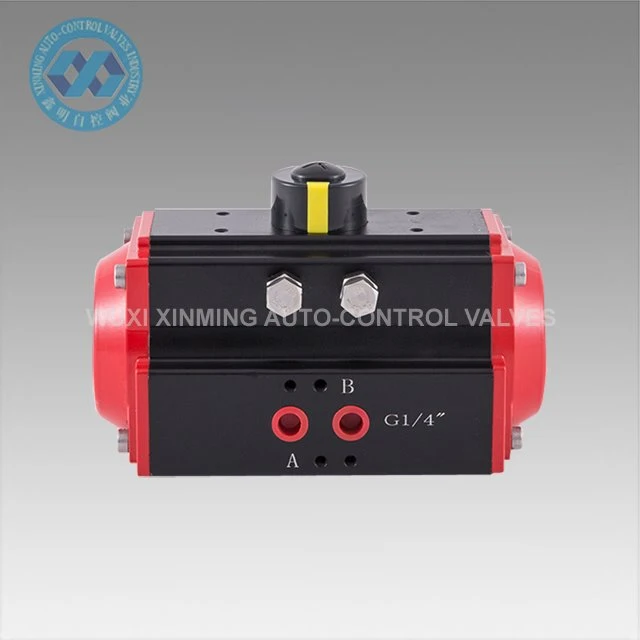

Termék bemutatása
A pneumatikus állvány és fogaskerék működtető, más néven korlátozott forgású henger, egy forgó működtető, amelyet korlátozott forgású forgó, nyitható, záró, keverési, lengő, pozicionáló, kormányzási és mechanikai funkciókhoz használnak korlátozott forgásban. A pneumatikus állvány és fogaskerekes működtető a pillangószelepek, golyóscsapok és forgó mozgású gépek automatikus vezérlésére szolgál. Precíziós öntvény alumíniumötvözet dupla állványos dugattyúk kemény oxidációs kezeléssel javítják a forgó szög pontosságát és a élettartamot. A kemény oxidációval rendelkező működtető test hatékonyan elkerülheti a karcolást.
Gyors részletek
Termék neve: Pneumatikus állvány és fogaskerekes működtető
Márkanév: XM, és OEM is elfogadott
Működtető egység mérete: 32mm-400mm
Forgószög: 0°~90°(±5°)
Üzemi hőmérséklet tartomány: -20°C~ +80°C (standard)
-40°C~+80°C(alacsony hőmérséklet)
-15°C~150°C(magas hőmérséklet)
Légellátási nyomás: 0,2~0,8MPa, max. 10Mpa
Felső kapcsolat: VDI/VDE3845 NAMUR
Alsó csatlakozás: ISO 5211 és DIN3337
Anyaga: Alumíniumötvözet
Felépítése: fogasléc és fogasléc, kettős fogasléces dugattyúk
Működtető testfelület kezelés: fekete eloxált
Vég sapka színe: fekete szürke, fekete, sötétkék, égkék, piros, narancs, zöld stb.
Tanúsítás: CE, ATEX, SIL3, ISO9001:2016
Műszaki paraméter
XM PNEUMATIKUS ÁLLVÁNY ÉS FOGASKEREKES MŰKÖDTETŐ KIMENETI NYOMATÉKTÁBLÁZAT
Modell | Bemeneti légnyomás(egység:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Légnyomás-kimeneti nyomaték(N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Alkatrészek és anyagok
Dimenzió diagram
Ellátási képesség
Ellátási képesség: 10000 egység havonta Pneumatikus forgómű
Csomagolás és szállítás
Csomagolási részlet: 1). külön karton habcsomagolással belül
2). rétegelt lemez tok óceán szállítás
3). Rétegelt lemez raklap légi szállításhoz
Indulási kikötő: Shanghai, Kína
Átfutási idő:
Mennyiség(egységek) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Est. Idő(napok) | Raktáron lévő áruk | 7 | 20 | Tárgyalni kell |
Előny
1) Minden fontos alkatrészt kemény eloxálással kezelnének, hogy nagy mértékben növeljék az erőt a jó teljesítmény és a szolgálati élet biztosítása érdekében.
2) Minden folyamat a CNC által egyszeri formázással biztosítja a folyamat pontosságát és élettartamát.
GYIK
1. kérdés: Fizetési feltételek kapacitása?
A 1: T / T, L / C, Western Union.
2. kérdés: Kereskedelmi feltételek?
A 2: Szerint Incoterms 2010, általában az EXW, FOB Shanghai, CFR, CIF és ddu.
3. kérdés: Az ajánlat érvényessége?
3: 30 napon belül.
4. kérdés: Szállítási módok?
4: Tengeren, repülővel, expresszen vagy vasúton.
5. kérdés: Szavatosság?
A 5: Egy év minőségi garancia ingyenes, és az egész életen át fizetett szolgáltatást.
6. kérdés: Telepítés és képzés?
A 6: normál videó útmutató a telepítéshez. Szükség esetén fizetett tengerentúli mérnöki szolgáltatás.
