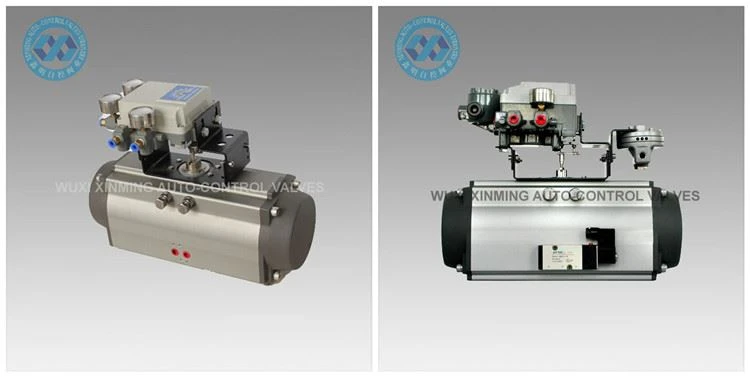

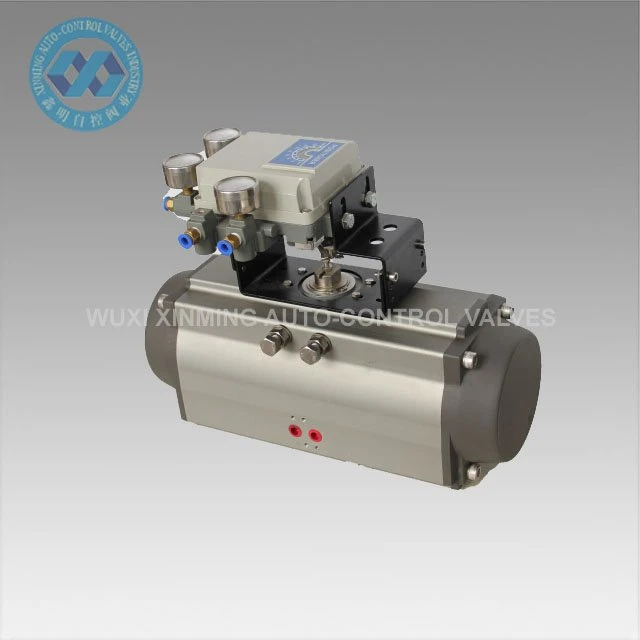

Termék bemutatása
Az AT pneumatikus működtetőt pillangószelepek, golyóscsapok és forgó mozgású gépek automatikus vezérlésére használják. Precíziós öntvény alumíniumötvözet dupla állványos dugattyúk kemény oxidációs kezeléssel javítják a forgó szög pontosságát és a élettartamot. Az XM sorozatú állvány és fogaskerekes pneumatikus forgóműködtetők stílusukban egyedülállóak, fejlett technológiával, precízen gyárthatók, gazdaságosak és kompakt kialakításúak, és közvetlenül felszerelhetők más kiegészítőkkel a hatékonyság és a gazdaságosság javítása érdekében.
Gyors részletek
Termék neve: AT Pneumatikus működtető
Márkanév: XM, és OEM is elfogadott
Működtető egység mérete: 32mm-400mm
Forgószög: 0°~90°(±5°)
Üzemi hőmérséklet tartomány: -20°C~ +80°C (standard)
-40°C~+80°C(alacsony hőmérséklet)
-15°C~150°C(magas hőmérséklet)
Légellátási nyomás: 0,2~0,8MPa, max. 10Mpa
Felső kapcsolat: VDI/VDE3845 NAMUR
Alsó csatlakozás: ISO 5211 és DIN3337
Anyaga: Alumíniumötvözet
Felépítése: fogasléc és fogasléc, kettős fogasléces dugattyúk
Működtető testfelület kezelés: kemény eloxált, vagy dip oxidáció
Vég sapka színe: fekete szürke, fekete, sötétkék, égkék, piros, narancs, zöld stb.
Tanúsítás: CE, ATEX, SIL3, ISO9001:2016
Műszaki paraméter
XM A PNEUMATIKUS MŰKÖDTETŐ KIMENETI NYOMATÉKTÁBLÁN
Modell | Bemeneti légnyomás(egység:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Légnyomás-kimeneti nyomaték(N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

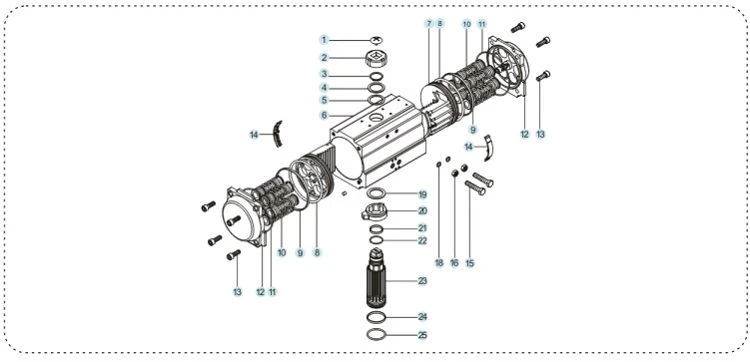

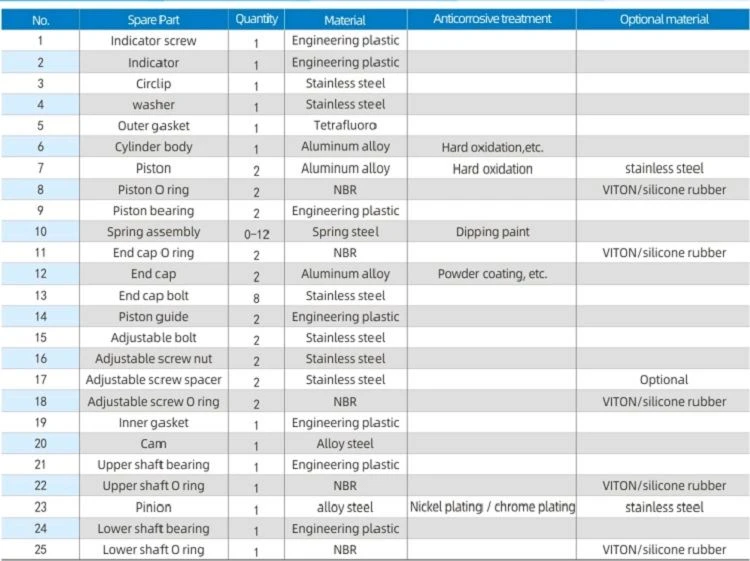

Alkatrészek és anyagok

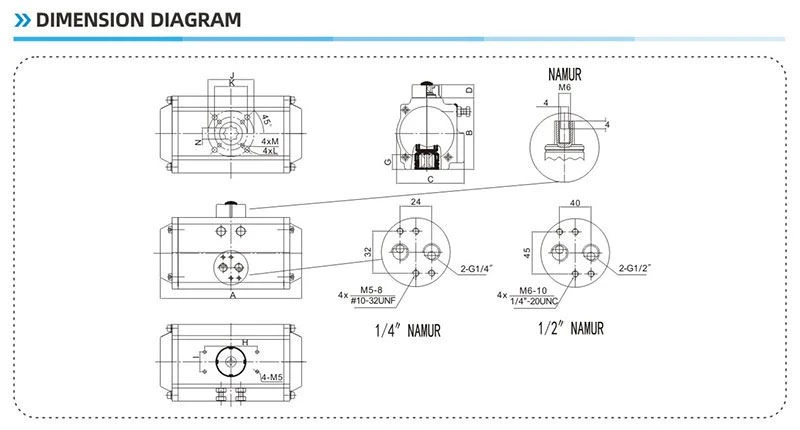

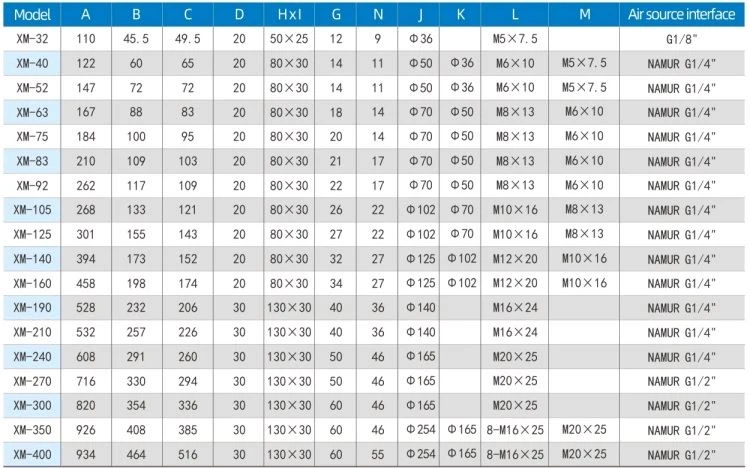

Dimenzió diagram
Előny
1) Minden fontos alkatrészt kemény eloxálással kezelnének, hogy nagy mértékben növeljék az erőt a jó teljesítmény és a szolgálati élet biztosítása érdekében.
2) Minden folyamat a CNC által egyszeri formázással biztosítja a folyamat pontosságát és élettartamát.
Cég bemutatása
2007 óta, WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD. jött létre.
Elsősorban pneumatikus működtető, pneumatikus golyóscsapot, pneumatikus pillangószelepet, pneumatikus / elektromos vezérlőszelepet stb. gyártunk.

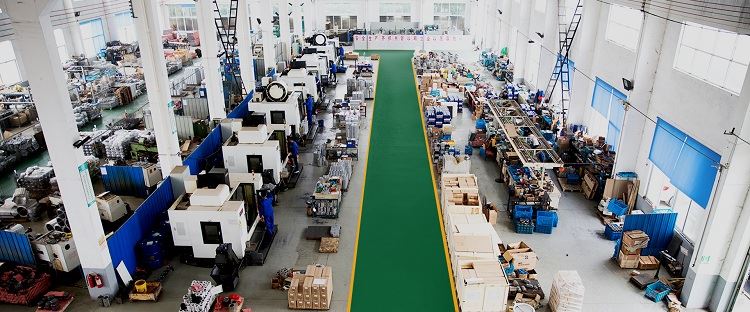

Cégünk fejlett feldolgozó berendezésekkel és kifinomult vizsgálóberendezéssel rendelkezik. Feldolgozó berendezéseink közé tartoznak az esztergagépek, marógépek, fúrógépek, gyalugépek, fúrógépek, CNC esztergagépek, CNC megmunkáló központok és egyéb berendezések. Jelenleg teljesen 30 készletek, amelyek közül 5 készletek importált függőleges gép központ és több készlet fejlett CNC eszterga.
