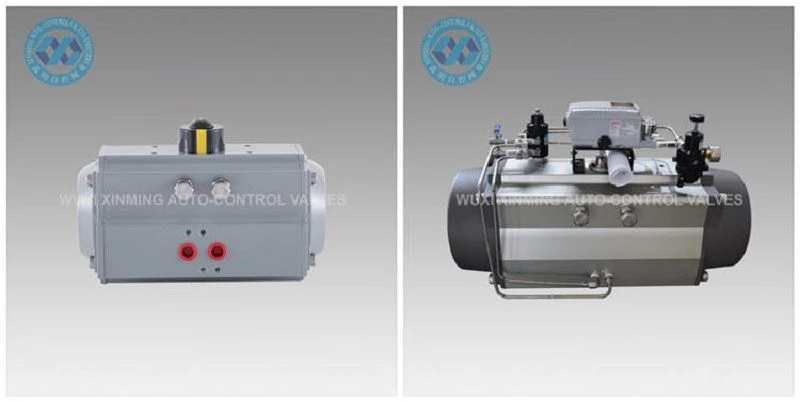

Termék bemutatása
Az alumínium pneumatikus működtető a pillangószelepek, golyóscsapok és a forgó mozgású gépek automatikus vezérlésére szolgál.
Tervezési jellemzők
1. A szeleptest és a dugattyú keményen eloxált.
2. Hacsak a jelzőcsavar nem műanyag, az összes többi csavar SS304-es.
3. A nagy és kis kimeneti nyomatékok opcionálisak.
Gyors részletek

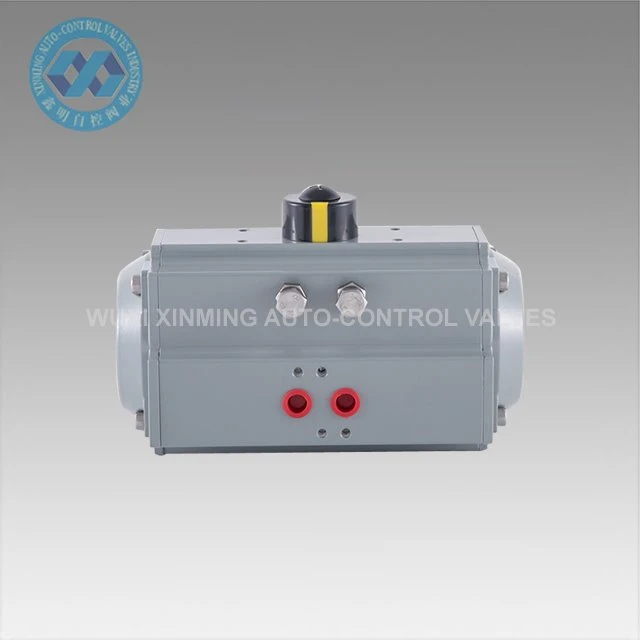

Terméknév: Alumínium pneumatikus működtető
Márkanév: XM, és az OEM is elfogadott
Aktor mérete: 32mm-400mm
Rotary angle: 0 degree 90 degree (±5 degree )
Üzemi hőmérséklet tartomány: -20 fok plusz 80 fok (standard)
-40 fok plusz 80 fok (alacsony hőmérséklet)
-15 fok 150 fok (magas hőmérséklet)
Levegőnyomás: 0.20.8MPa, 10Mpa max
Felső csatlakozás: VDI/VDE3845 NAMUR
Alsó csatlakozás: ISO 5211 és DIN3337
Anyaga: alumínium ötvözet
Felépítés: fogasléces fogasléces, dupla fogasléces dugattyúk
Működtetőtest felületkezelése: keményen eloxált teljes epoxi bevonattal (enyhe korrozív hatás ellen)
Végsapka színe: fekete szürke, fekete, sötétkék, égszínkék, piros, narancs, zöld stb.
Minősítés: CE, ATEX, SIL3, ISO9001:2016

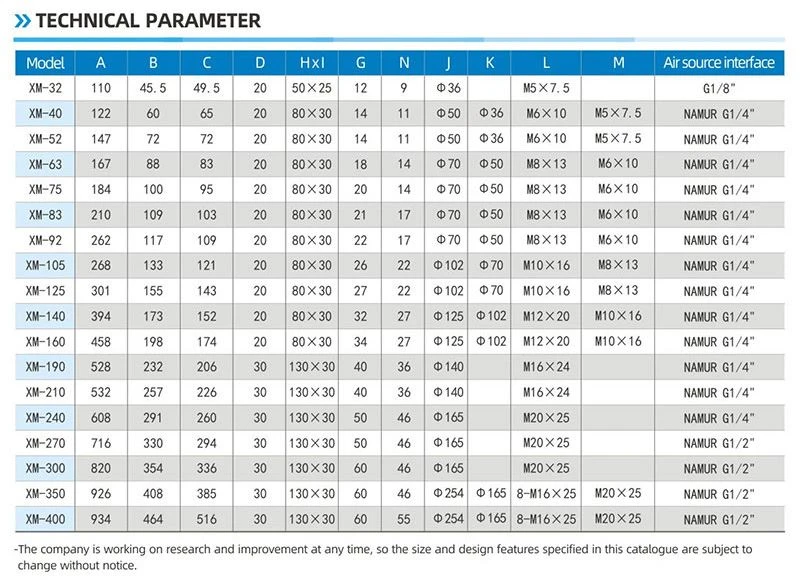

Műszaki paraméter
XM ALUMÍNIUM PNEUMATIKUS AKTUÁTOR KIMENETI NYOMATÉK TÁBLÁZAT
Modell | Bemeneti levegő nyomás (mértékegység:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Légnyomás kimeneti nyomaték (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

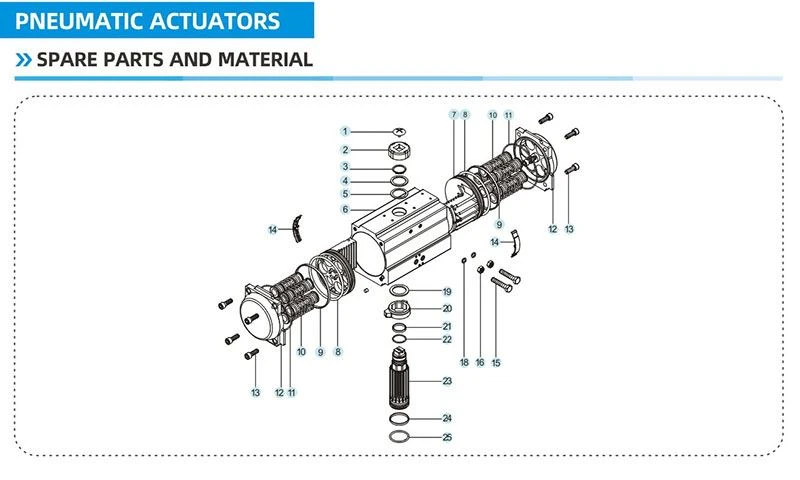

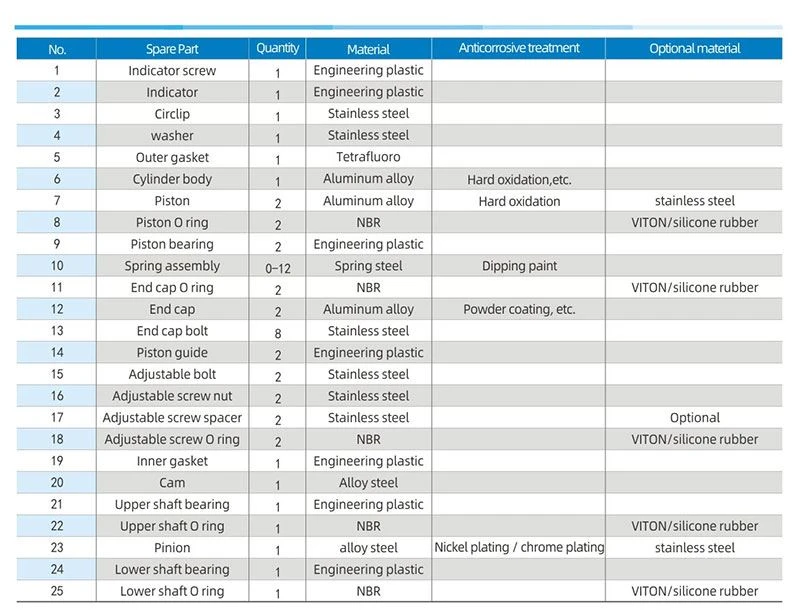

Pótalkatrészek és Anyagok

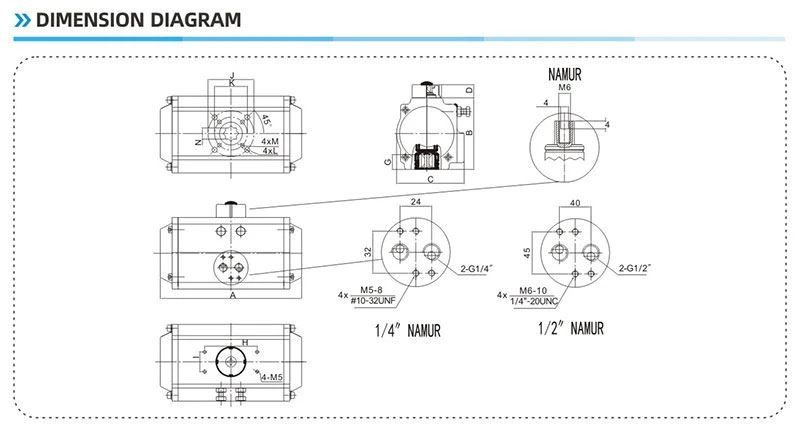

Méret diagram
Cég bemutatása
2007 óta a WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Főleg pneumatikus működtetőt, pneumatikus golyósszelepet, pneumatikus pillangószelepet, pneumatikus/elektromos vezérlőszelepet stb. gyártunk.
Cégünk fejlett feldolgozó berendezésekkel és kifinomult vizsgálóberendezésekkel rendelkezik. Feldolgozó berendezéseink között megtalálhatók esztergagépek, marógépek, fúrógépek, gyalugépek, fúrógépek, CNC esztergák, CNC megmunkáló központok és egyéb berendezések. Összesen 30 készlet van, ebből 5 készlet importált függőleges gépközpont és több készlet fejlett CNC eszterga.
Ellátási képesség:10000 egység havonta Pneumatikus forgómozgató
Csomagolás Szállítás
A csomagolás részletei: 1). külön kartondoboz belsejében habszivacs csomagolással
2). rétegelt lemez tok óceáni szállításhoz
3). Rétegelt lemez raklap légi szállításhoz
Indulási kikötő:Shanghai, Kína
Átfutási idő:
Mennyiség (egység) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Est. Idő (nap) | Áruk raktáron | 7 | 20 | Meg kell tárgyalni |
