A termék bemutatása
On-off pneumatikus működtető vezérli a pillangószelepeket, gömbcsapokat és a forgó mozgású gépeket. A precíziós öntésű alumíniumötvözetből készült kettős fogaskerék dugattyúk kemény oxidációs kezeléssel javítják a forgási szög pontosságát és élettartamát. A kemény oxidációjú működtető test hatékonyan elkerülheti a karcolást.
Gyors részletek

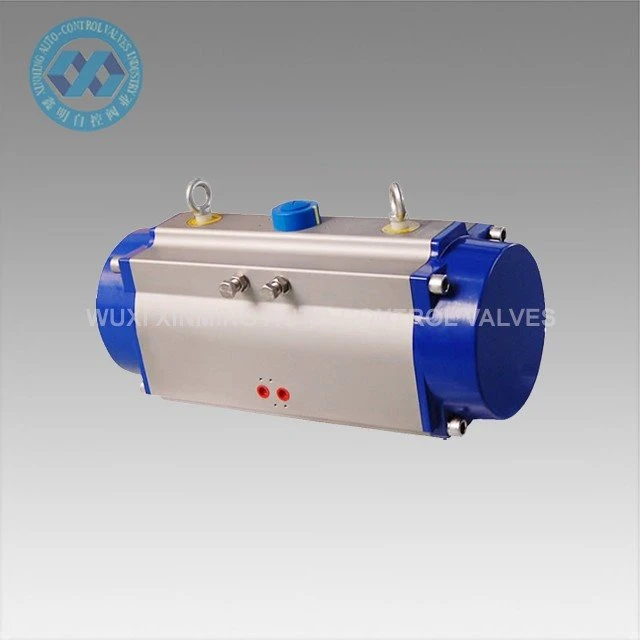

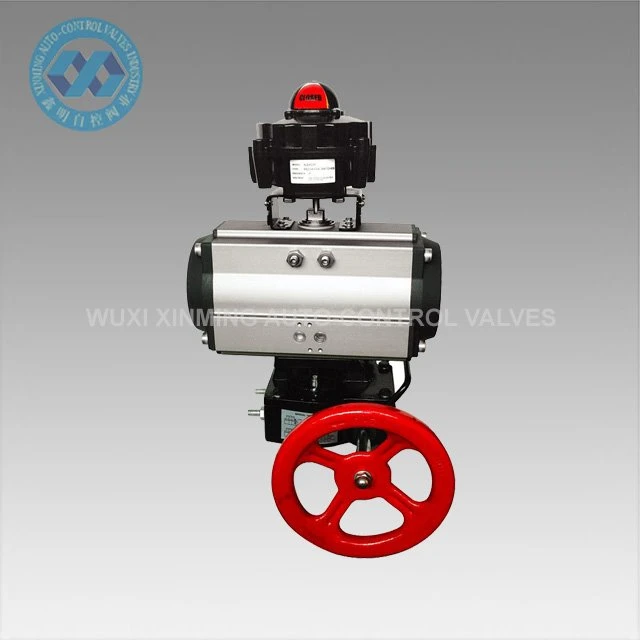

Termék neve: On-off pneumatikus hajtómű
Márkanév: XM, és OEM is elfogadott
A hajtómű mérete: 32mm-400mm
Forgatási szög: 0 ° ~ 90 ° (± 5 °)
Üzemi hőmérséklet tartomány: -20 ℃ ~ +80 ℃ (standard)
-40 ℃ ~ +80 ℃ (alacsony hőmérséklet)
-15 ℃ ~ 150 ℃ (magas hőmérséklet)
Levegőnyomás: 0,2 ~ 0,8 MPa, max. 10 MPa
Felső csatlakozás: VDI/VDE3845 NAMUR
Alsó csatlakozás: ISO 5211 és DIN3337
Anyag: alumínium ötvözet
Szerkezet: fogasléces fogaskerék, kettős fogaskerék dugattyú
A hajtómű testfelületének kezelése: kemény eloxált, vagy mártásos oxidáció
Végsapka színe: fekete szürke, fekete, sötétkék, égkék, piros, narancssárga, zöld stb.
Minősítés: CE, ATEX, SIL3, ISO9001: 2016
Műszaki paraméter
XM BE-KIKAPCSOLÓ PNEUMATIKUS MŰKÖDŐ KIMENETI NYOMÁSI TÁBLÁZAT
Modell | Bemenő légnyomás (egység: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Légnyomás kimeneti nyomatéka (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

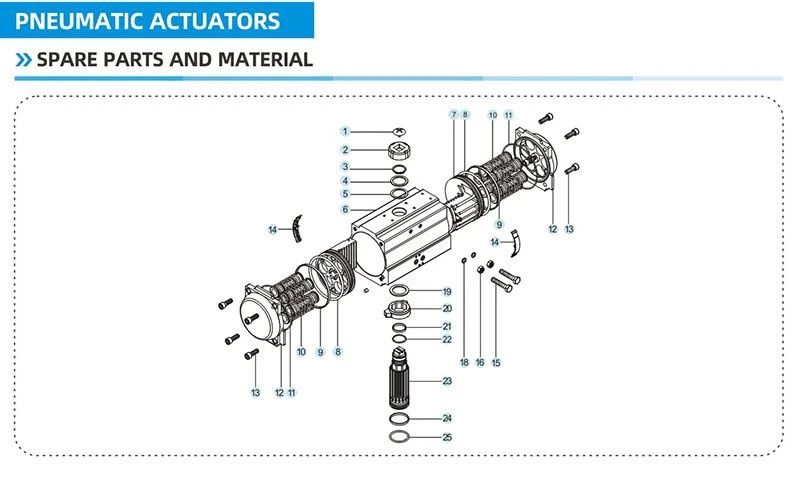

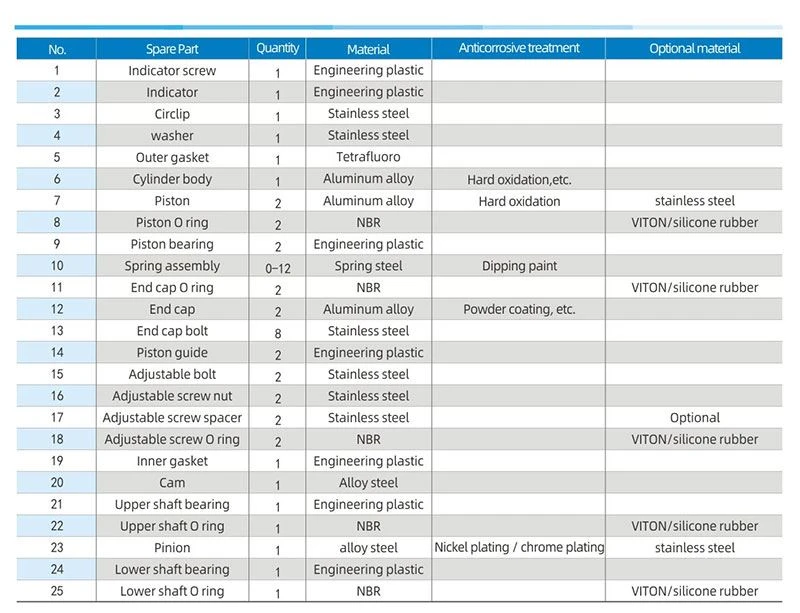

Tartalék alkatrészek és anyagok

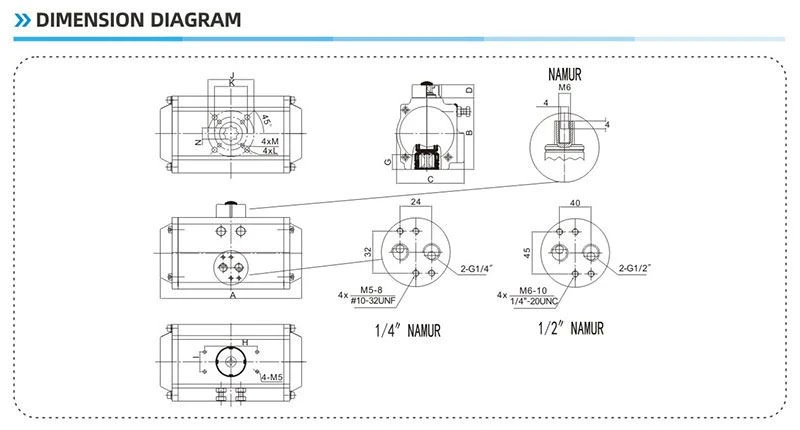

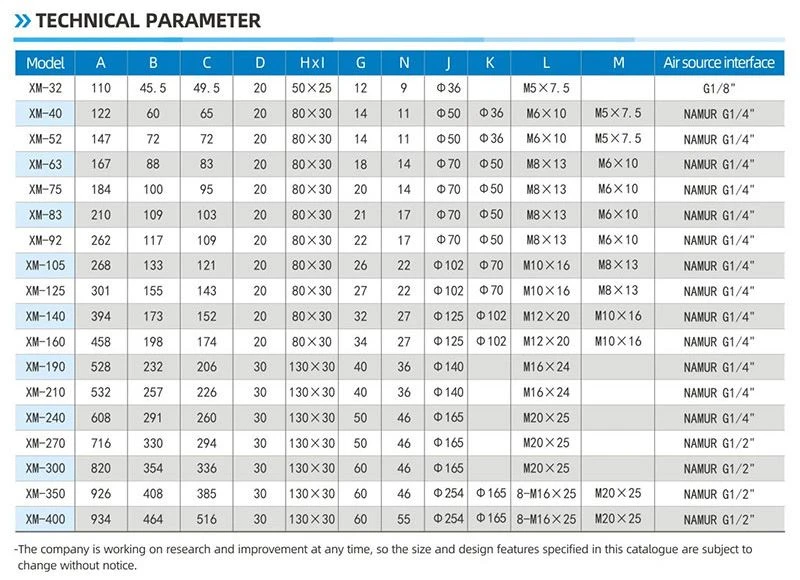

Méret diagram
Ellátási képesség
Ellátási képesség: 10000 egység havonta Pneumatikus forgóhajtómű
Csomagoló&erősítő; Szállítás
Csomagolási adatok: 1). külön karton, habcsomagolással
2). Rétegelt lemez tok óceáni szállításhoz
3). Rétegelt lemez raklap légi szállításhoz
Induló kikötő: Sanghaj, Kína
Átfutási idő:
Mennyiség (egység) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Est. Idő (nap) | Raktáron lévő áruk | 7 | 20 | Tárgyalni kell |
Előny
1) Minden fontos pótalkatrészt kemény eloxálással kell kezelni, hogy nagymértékben növeljék az erősséget a jó teljesítmény és élettartam biztosítása érdekében.
2) Minden folyamat egyszeri formázást végez a CNC-vel, hogy biztosítsa a folyamat pontosságát és élettartamát.
Alkalmazás
A pneumatikus állvány- és fogaskerék -hajtóművek alkalmasak különféle gyúlékony, maró, erős, mágneses mező, sugárzás, rezgéskorrozív környezetre beltéren vagy kültéren, amelyeket széles körben használnak az elektromos energia, a petrolkémia, a kohászat, a kőolaj, az építés, a vízelvezetés, vegyipar, olajfinomítás, bányászat, erőmű, kohászat, építészet, gyógyszer, élelmiszer, gáz, tudományos kutatás stb.
Cég bemutatása
2007 óta a WUXI XINMING AUTO-CONTROL SZELEPEK INDUSTRY CO., LTD.
Főként pneumatikus állítóművet, pneumatikus golyós szelepet, pneumatikus pillangószelepet, pneumatikus/elektromos vezérlőszelepet stb.
Cégünk fejlett feldolgozó berendezésekkel és kifinomult tesztelő berendezésekkel rendelkezik. Feldolgozó berendezéseink közé tartoznak az esztergák, marógépek, fúrógépek, gyaluk, fúrógépek, CNC esztergák, CNC megmunkáló központok és egyéb berendezések. Összesen 30 készlet van, ebből 5 készlet importált függőleges gépközpont és több készlet fejlett CNC eszterga.
A mi szolgáltatásunk
1) 7x24 órás forródrót
2) Szigorú minőségellenőrzés
3) Jó minőség kedvező áron
4) Kiváló utószolgáltatás
5) Online technikai támogatás
6) Gyors szállítási idő
GYIK
1. kérdés: Fizetési feltételek kapacitása?
A 1: T/T, L/C, Western Union.
2. kérdés: Kereskedelmi feltételek?
A 2: In Incoterms 2010 szerint, általában EXW, FOB Shanghai, CFR, CIF és DDU esetén.
3. kérdés: Az ajánlat érvényessége?
A 3: 30 napon belül.
4. kérdés: A szállítási módok?
A 4: Tengeren, légi úton, expresszen vagy vasúton.
5. kérdés: Garancia?
5: Egyéves minőségi garancia ingyenes és élethosszig tartó fizetett szolgáltatásért.
6. kérdés: Telepítés és képzés?
A 6: normál videó útmutatás a telepítéshez. Ha szükséges, fizetett tengerentúli mérnöki szolgáltatást nyújtanak.
