Termék bemutatása

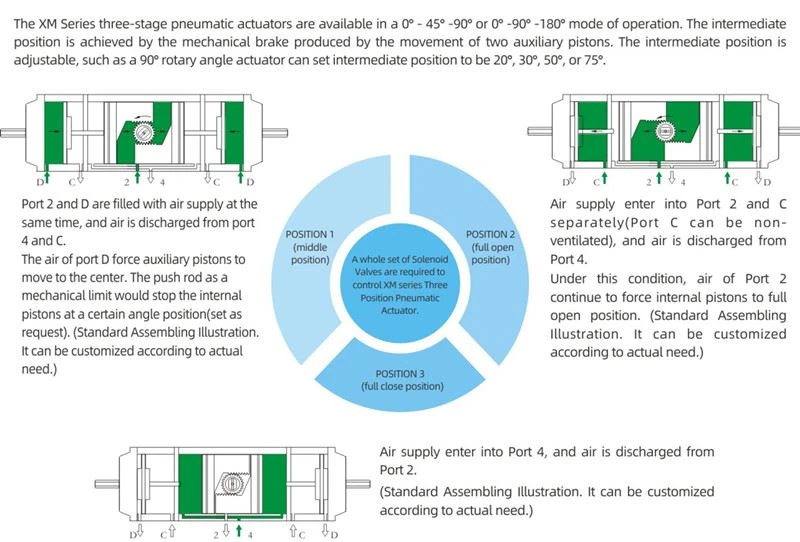

Az XM sorozatú háromfokozatú pneumatikus működtetők 0 fokos - 45 fokos -90 fokos vagy 0 fokos -90 fokos -180 fokos módban állnak rendelkezésre művelet. A köztes helyzetet a két segéddugattyú mozgásával előállított mechanikus fék biztosítja. A köztes helyzet állítható, például egy 90 fokos forgószögű működtető 20 fokos, 30 fokos, 50 fokos vagy 75 fokos köztes helyzetet állíthat be.
Gyors részletek

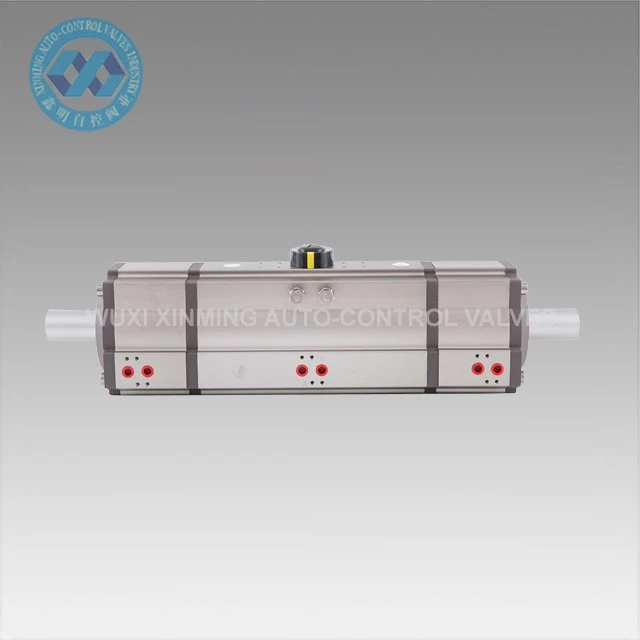

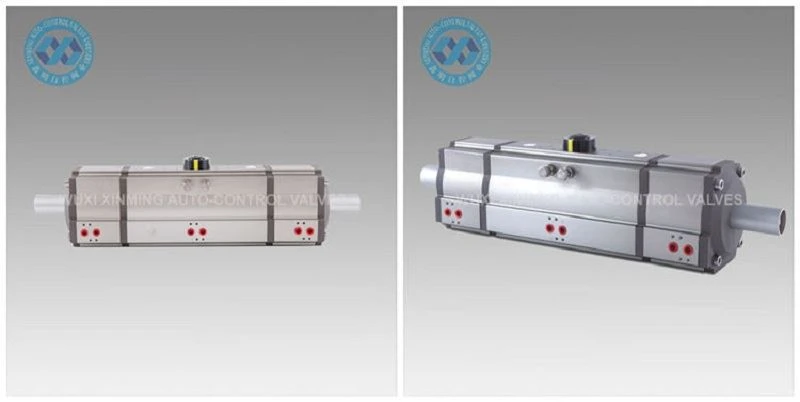

Terméknév: 3 állású pneumatikus működtető
Márkanév: XM, és az OEM is elfogadott
A működtető mérete: 32mm-400mm

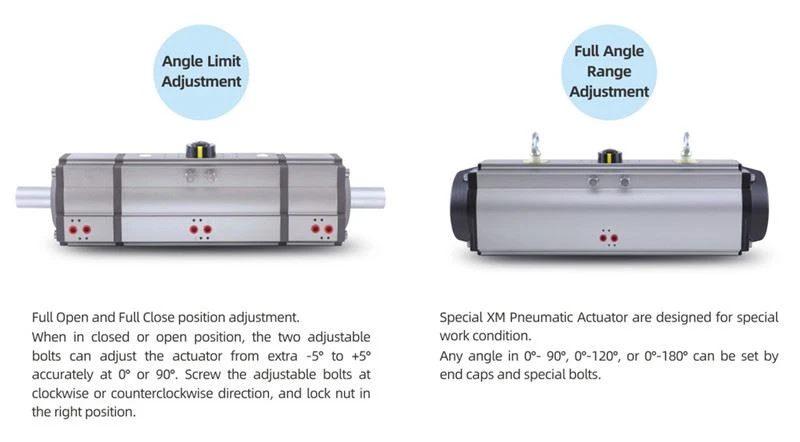

Elforgatási szög: 0 fok ~180 fok (±5 fok)
Üzemi hőmérséklet-tartomány: -20 fok ~ plusz 80 fok (normál)
-40 fok ~ plusz 80 fok (alacsony hőmérséklet)
-15 fok ~150 fok (magas hőmérséklet)
Levegőnyomás: {{0}}.2~0.8MPa, 10Mpa max.
Felső csatlakozás: VDI/VDE3845 NAMUR
Alsó csatlakozás: ISO 5211 és DIN3337
Anyaga: alumínium ötvözet
Felépítés: fogasléces fogasléces, dupla fogasléces dugattyúk
Működtetőtest felületkezelése: kemény eloxálás, vagy merítés oxidáció
Végzáró szín: fekete szürke, fekete, sötétkék, égszínkék, piros, narancs, zöld stb.
Minősítés: CE, ATEX, SIL3, ISO9001:2016
A pneumatikus működtetők előnyei
1. Fogadja el a folyamatos gázjelet és a kimeneti lineáris elmozdulást (az elektromos/gáz konverziós eszköz hozzáadása után folyamatos elektromos jelet is képes fogadni), és néhány szögeltolódást is kiadhat, ha billenőkarral van felszerelve.
2. Pozitív és negatív funkciói vannak.
3. A mozgási sebesség nagy, de a sebesség lassabb lesz a terhelés növekedésével.
4. A kimenő erő az üzemi nyomástól függ.
5. Nagy megbízhatóság, de a szelep a gázforrás megszakítása után nem tartható fenn (tartószelep hozzáadása után karbantartható).
6. A szegmensvezérlés és a programvezérlés megvalósítása kényelmetlen.
7. Egyszerű karbantartás és jó alkalmazkodóképesség a környezethez.
8. A kimeneti teljesítmény nagy.
9, robbanásbiztos funkcióval.
Ellátási képesség
Ellátási képesség: 10000 egység havonta Pneumatikus forgómozgató
Csomagolás és szállítás
A csomagolás részletei: 1). külön kartondoboz belsejében habszivacs csomagolással
2). rétegelt lemez tok óceáni szállításhoz
3). Rétegelt lemez raklap légi szállításhoz
Előny
1) Minden fontos pótalkatrészt kemény eloxálással kezelnek, hogy nagymértékben növeljék a szilárdságot a jó teljesítmény és élettartam biztosítása érdekében.
2) Minden folyamat egyszeri CNC-vel történik, hogy biztosítsa a folyamat pontosságát és élettartamát.
Műszaki paraméter
XM 3 POZÍCIÓS PNEUMATIKUS AKTUÁTOR KIMENETI NYOMATÉK TÁBLÁZAT
Modell | Bemeneti levegő nyomás (mértékegység:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Légnyomás kimeneti nyomaték (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
