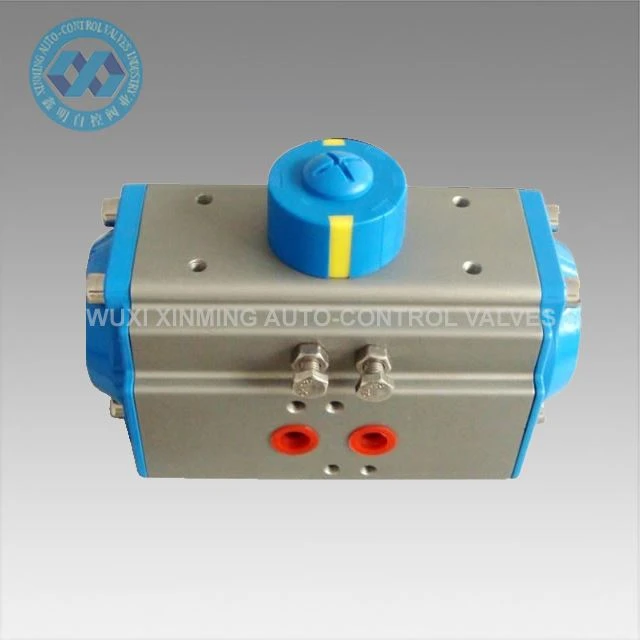

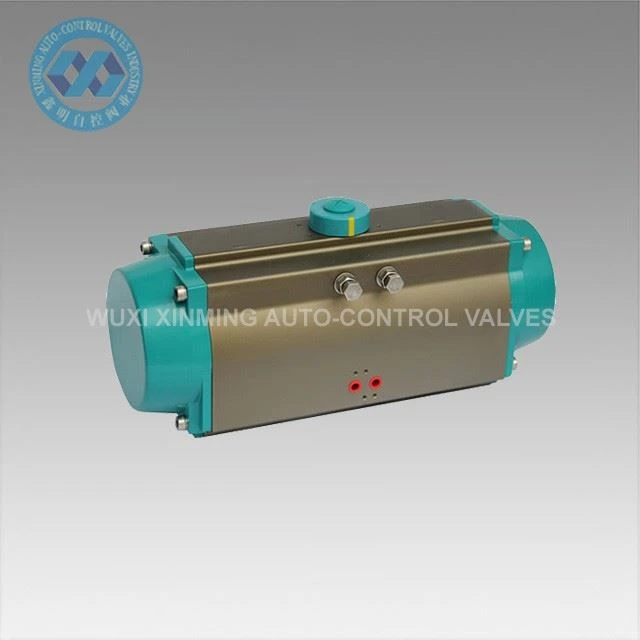

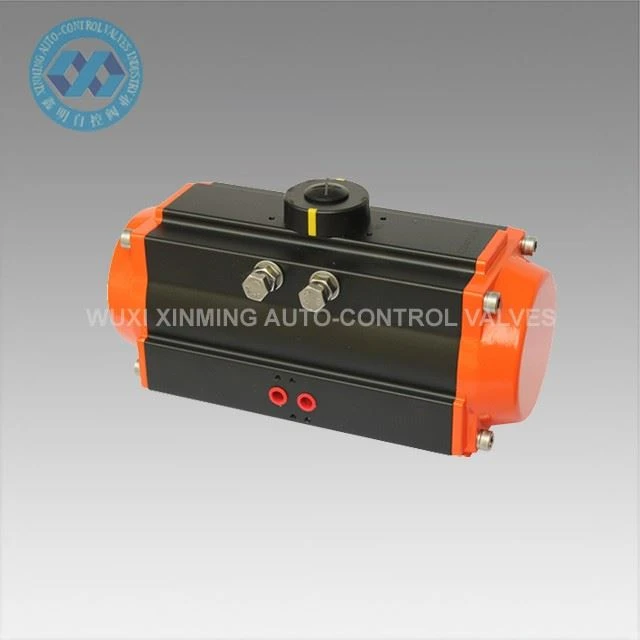

Kínai gyári egyműködésű pneumatikus szelepmozgató (CE, ATEX, SIL3)

Kínai gyári egyműködésű pneumatikus szelepmozgató (CE, ATEX, SIL3)

Az egyműködésű pneumatikus szelepmozgató a pillangószelepek, golyóscsapok és a forgómozgású gépek automatikus vezérlésére szolgál. A kemény oxidációs kezeléssel ellátott, precíziós présöntésű alumíniumötvözet dugattyúk javítják a forgásszög pontosságát és az élettartamot. A keményen oxidált működtetőtest hatékonyan elkerülheti a karcolódást.

A szálláslekérdezés elküldése

Leírás

Termék bemutatása

Az egyműködésű pneumatikus szelepmozgató a 2022-es év legkedveltebb termékei, amelyek kompakt kialakításúak, hosszú élettartamúak, kiváló minőségűek, fogaskerekekkel és fogaslécekkel. Ezt a terméket 90 fokos forgatószelepekhez használják, mint pl. golyós szelepek, pillangószelepek, dugószelepek stb. Cégünk a termék minőségét helyezi előtérbe, a legfejlettebb gyártási berendezéseket és technológiát alkalmazva, sokkal jobb, mint a hasonló termékgyárakban. a termék minőségét és teljesítményét egyaránt.

Pneumatic Rotary Actuator AT 83

Műszaki paraméter

Jellemzők

1. Kettős pozíciós állvány

2. Integrált tervezés

3. Nagy kimeneti nyomaték

4. Pontos forgásszög

5. Hosszú élettartam

6. Rozsdamentes acél kötőelemek a hosszú távú korrózióállóság érdekében

7. A dugattyú, a fogaskerék és a test közötti interfész kis súrlódású anyagból készül

Műszaki adatok

1). Nyomástartomány: max. Üzemi nyomás 10bar

2). Légnyomás: 2,5-8 bar

3). Beállítási tartomány: 90 fok ± 5 fok

4). Környezeti hőmérséklet: -20 ~ plusz 90 °C

5). Típus: Egyszeres (tavaszi visszatérés), kettős hatású

6). Opcionális tartozékok: Mágnesszelepek, korlátozott kapcsoló, elektromos állás

7). Kenés: Minden mozgó alkatrész kenőanyaggal van bevonva, meghosszabbítva élettartamukat

8). Élettartam: egymillió alkalommal

Szabványok

A. Interfész a szelepmozgató és a szelep között: 4 vagy 8 csavarnyílás a DIN/ISO szerint

5211, a tengely a DIN 3337 szerint szereli össze a nyílást

B. Interfész a működtető és a vezérlőszelep között: 7100 D/S-7350 D/S a szerint

NAMUR vagy VDI/VDE 3845, 7040 D/S-7090 D/S csatlakozás az adapterlemezen keresztül

C. Interfész az aktuátor és a jeldoboz között: VDI/VDE 3845 szerint

Bevezetés

I. Működtetőtest

A fiú anyaga alumínium-oxid ötvözet. A belső és külső felületeket eloxált oxidációval és polírozással kezelik. Külső felülete nikkelezett, így garantálható a hajtómű korrózióvédelme és a dugattyúkkal szembeni minimális súrlódás.

II. Végfedő

A végburkolat anyaga présöntött alumínium A végburkolat epoxi poliészterrel van kezelve, hogy a lehető legjobban garantálja a korróziógátló teljesítményt.

III. Kardántengely

A hajtótengely anyaga közepes szénacél, finom megmunkálással és nikkel bevonattal, hogy a dugattyúk jobb minőségűek korróziógátló, súrlódásgátló stb.

IV. Dugattyú

A dugattyú anyaga fröccsöntéses alumíniumötvözet. A maximális nyomaték akkor adható ki, ha az aktuátort bizonyos nyomással működtetik.

V. Dugattyútömítés

Az NBR-70 gumitömítést alkalmazzák, hogy biztosítsák az indítószerkezet normál és megbízható működését normál hőmérsékleten. Az FPM az ügyfelek igényei szerint is alkalmazható.

VI. Utazás beállítása

A plusz/mínusz 5 fokos elmozdulás a két csavaron keresztül állítható.

Alkalmazás

A pneumatikus forgómozgatók alkalmasak különféle gyúlékony, korrozív, terhelésre, erős mágneses térre, sugárzásra, vibrációt okozó korrozív környezetre bel- vagy kültéren, amelyeket széles körben használnak az elektromos energia, a petrolkémia, a kohászat, a kőolaj, a gáz, a város, az építőipari vízelvezetés területén. , vegyipar, olajfinomítás, bányászat, erőmű, kohászat, építészet, orvostudomány, élelmiszer, gáz, tudományos kutatás stb.

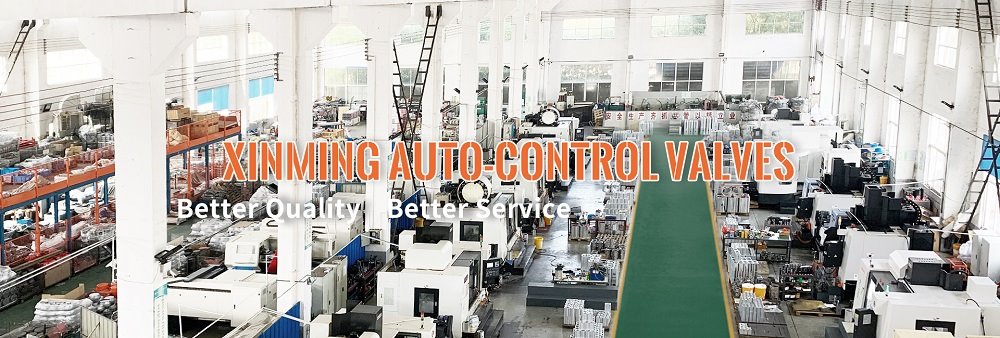

XM FACTORY-1
