A termék bemutatása
A cégünk által gyártott XM sorozatú 0-90-180 Fokos Pneumatikus Hajtóművet az új technológiák, új anyagok, új folyamatok és innovatív koncepciók hazai és külföldi bevezetésének átfogó alkalmazása alapján kutatjuk, fejlesztjük és tervezzük, és teljes mértékben megfelel az új nemzetközi szabványoknak: ISO5211, DIN3337 és VDINDE-3845, NAMUR szabványoknak. A termékek átmentek a nemzeti műszaki felügyeleti ügynökség ellenőrzésén, és megfeleltek az ISO9001:2000 nemzetközi minőségbiztosítási rendszer bemutatásán. A termékeket széles körben használják a vegyipar automatikus vezérlésében, az olajfinomításban, a bányászatban, az erőműben, a kohászatban, az építőiparban, az orvostudományban, az élelmiszeriparban, a gázban, a tudományos kutatásban stb.
Gyors részletek

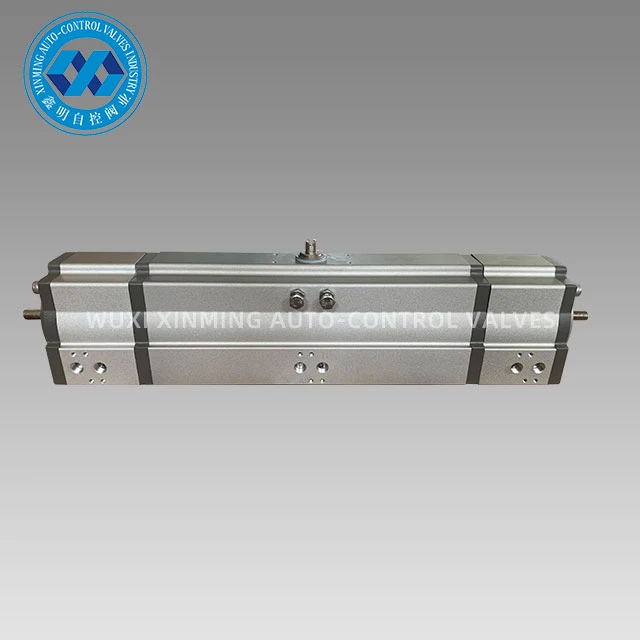

Termék neve: 0-90-180 fokos pneumatikus működtető
Márkanév: XM, és oem is elfogadott
Hajtómű mérete: 32mm-400mm

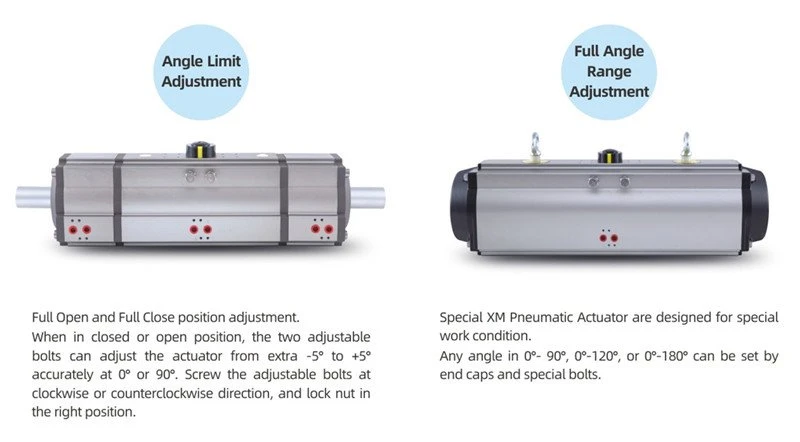

Forgási szög: 0°~180°(±5°)
Üzemi hőmérséklet-tartomány: -20°C~ +80°C(szabvány)
-40°C~+80°C(alacsony hőmérséklet)
-15°C~150°C(magas hőmérséklet)
Levegőellátási nyomás: 0.2 ~ 0.8MPa, 10Mpa max.
Felső csatlakozás: VDI/VDE3845 NAMUR
Alsó csatlakozás: ISO 5211 és DIN3337
Anyaga: Alumíniumötvözet

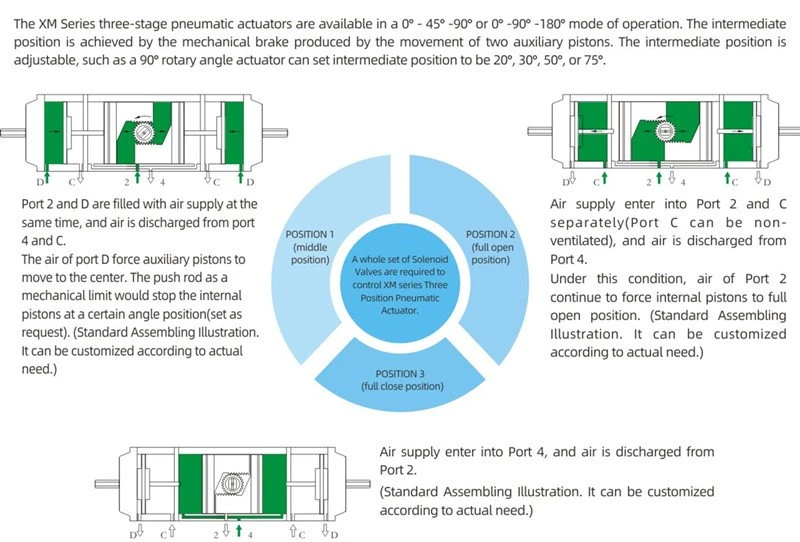

Szerkezet: állvány és fogaskerék, kettős rackdugattyúk
Működtető testfelület-kezelés: kemény eloxált vagy mártogatós oxidáció
Végsapka színe: fekete, fekete, sötétkék, égszínkék, piros, narancs, zöld stb.
Tanúsítvány: CE, ATEX, SIL3, ISO9001:2016
0-90-180 fokos pneumatikus működtető kiválasztási lépések
1. Először határozza meg, hogy lineáris hengerre vagy forgóhengerre van-e szüksége.
2. Határozza meg a hengervonások számát, az együtemű vagy a többütemű.
3. Határozza meg a henger hatásmechanizmusát, egy- vagy kettős hatású.
4. Határozza meg a tolóerőt a munkakörülményeknek megfelelően. Keresse meg az asztalt, és válassza ki a henger átmérőjét.
5. A henger löketmérete rajz segítségével számítható ki. Az értékek általában 20, 25, 30, 40, 50, 75, 100, 125 stb.
6. Szüksége van-e a hengernek további alkatrészekre, például szorítópofákra, vezetősínekre stb.
7. A hengerátmérő, a löket és a hengermodell meghatározása után meghatározható a teljes méret. A méretnek interferencia nélkül meg kell felelnie az összeszerelési követelményeknek. Ha nem, akkor újra ki kell választania a modellt, például egy vékonyfalú hengert.
8. Ezen kívül vannak más speciális pneumatikus hajtóművek is. Például hengerekben, tapadókorongokban stb.
0-90-180 fokos pneumatikus működtető termék előnyei:
1. A henger belső felülete finoman őrölt és kész, és fejlett korróziógátló technológiát alkalmaznak kívül és belül. A henger súrlódási együtthatója kicsi, az élettartam hosszú, és a korrózióállóság erős.
2. Dupla dugattyús fogaskerekes rúd kialakítás, kompakt szerkezet, szimmetrikus beépítési pozíció, kényelmes kimeneti tengelykormányzás, hosszú élettartam és gyors működés.
3. A dugattyútartó hátulja kompozit csapágy- és vezetőgyűrűvel van felszerelve, amely pontos hatással, kis súrlódási együtthatóval és hosszú élettartammal rendelkezik.
4. A kombinált előretöltött levélrugó hosszú élettartamú.
5. Az állvány és a fogaskerék nagy pontossággal, kis hálózási távolsággal, nagy pontossággal és nagy kimeneti teljesítménnyel rendelkezik.
6. A rozsdamentes acél rögzítők biztonságosak és szépek, és erős korrózióállósággal rendelkeznek.

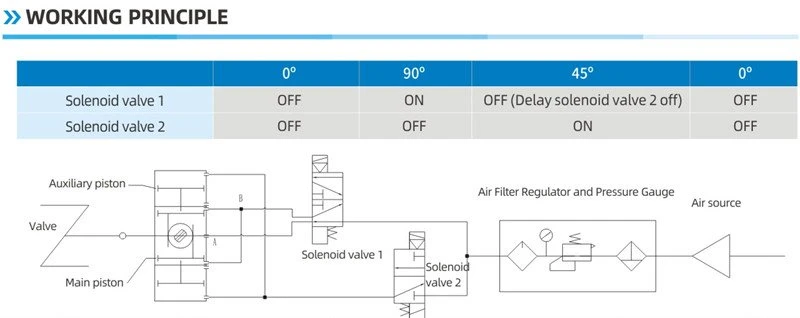

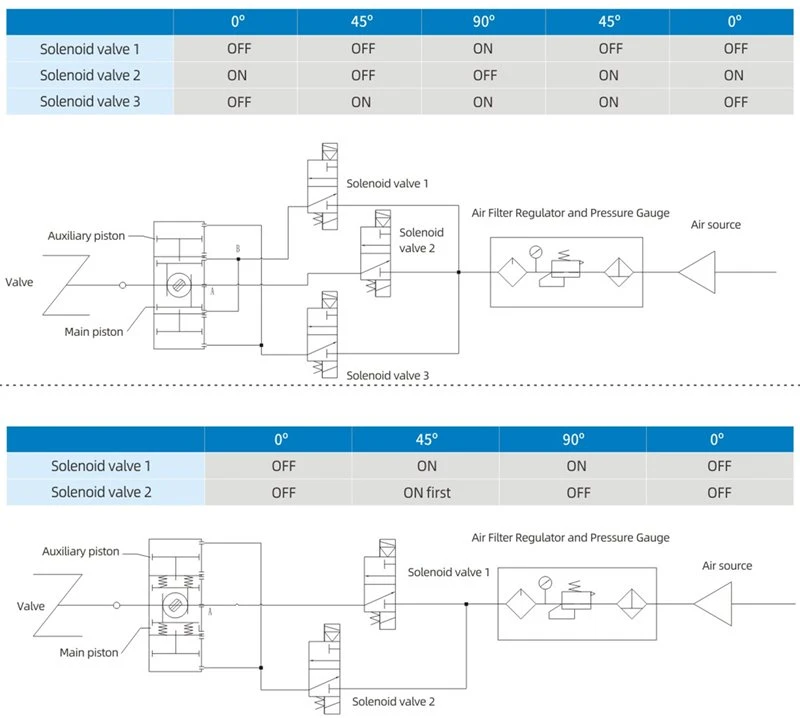

7. A 0-90-180 fokos pneumatikus működtető szabványos méreteket vesz fel: kimeneti tengelynyílás, csavarfurat; a felső szerelőlyuk mérete megfelel a NAMUR szabványnak; a levegőellátó interfész mérete megfelel a Namur szabványnak; az alsó rögzítőfurat mérete megfelel az ISO5211 szabványnak, amely kényelmes a mágnesszelep beszereléséhez Limit kapcsolók és egyéb tartozékok. Rack és fogaskerék pneumatikus működtető. A termékeket széles körben használják különböző területeken. Kiváló minőségű hajtóművek, például golyós- és pillangószelepek.
