Termék bemutatása
Az ipari szelepautomatizálási rendszerekben az aktuátor az az alkatrész, amely meghatározza, hogy egy szelep megbízhatóan működhet-e hosszú ciklusokon keresztül. Számos valós telepítésnél tapasztaltuk, hogy a szelepproblémákat nem maga a szelep okozza, hanem a szelepmozgató helytelen megválasztása-elégtelen nyomaték, instabil kapcsolás vagy rossz reakció folyamatos működés közben.

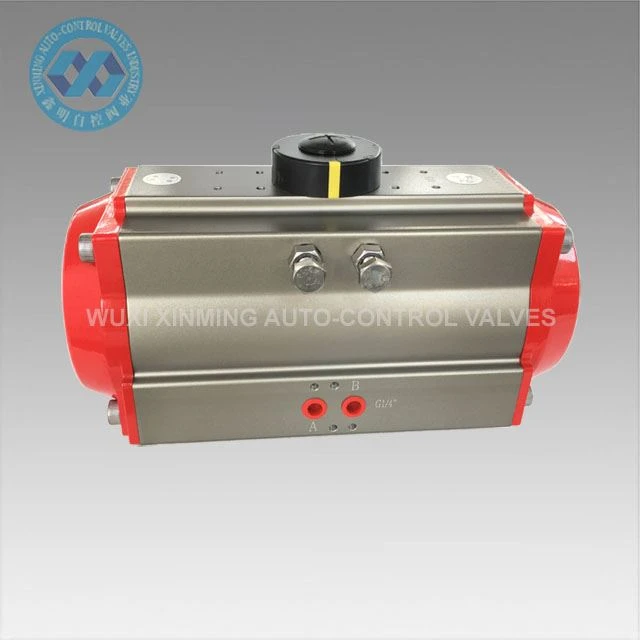

Az XM pneumatikus szelepmozgatót negyed{0}}elfordulású szelepek automatizálására tervezték, beleértve a golyós- és pillangószelepeket is. A sűrített levegőt forgó mozgássá alakítja át fogasléces fogasléces mechanizmuson keresztül, lehetővé téve a gyors és stabil szelepműködést az ipari folyamatrendszerekben.
Széles körben használják vízkezelésben, vegyi feldolgozásban, HVAC rendszerekben és általános ipari automatizálásban, ahol megbízható be-/kikapcsoló szelepvezérlésre van szükség.
Jellemzők
- Fogasléc és fogaskerék szerkezet a stabil forgó mozgásért
- Gyors pneumatikus reakció az automatizált szelepvezérléshez
- Kettős működésű és rugóvisszatérítéses kivitelben kapható
- ISO 5211 rögzítés az egyszerű szelepszerelés érdekében
- Kompakt alumínium ötvözet ház ipari használatra
- Alkalmas folyamatos kerékpározáshoz
- Kompatibilis mágnesszelepekkel és végálláskapcsoló dobozokkal

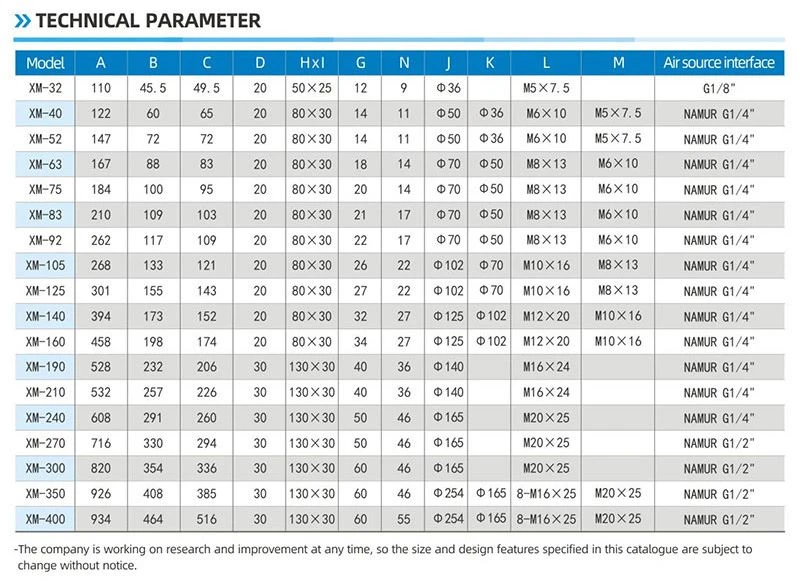

Műszaki előírások
Terméktípus: Pneumatikus szelepmozgató
Kivitel: Rack and Pinion
Működési típus: Rugós visszatérés
Forgatási szög: szabványos 90 fok
Munkaközeg: tiszta, száraz sűrített levegő
Test anyaga: alumínium ötvözet
Szerelési szabvány: ISO 5211
Üzemi nyomás: 2,5-8 bar
Hőmérséklet tartomány: Standard / Magas hőmérséklet opciók állnak rendelkezésre
Vezérlőrendszer: Pneumatikus automatizálással kompatibilis
Pneumatikus működtetők felszerelése
Az ésszerű telepítés során biztosítani kell, hogy a pneumatikus szelepmozgató tengelye és a szelepszár koaxiális legyen. A szelepmozgató és a szelep összeszerelése előtt meg kell mérni a szelepet, és nem szabad túllépni a szükséges nyomatékot. Az összeszerelés után a pneumatikus működtető szerkezetet és a szelepet tesztelik, és a névleges nyomást a szelepre helyezik. Az aktuátor levegőforrás nyomása 0,4 mpa vagy a felhasználó igényei szerint. A szelep nyitásának és zárásának rugalmasnak kell lennie, és nem szabad elakadnia, kúszni és más jelenségeket végezni, és többször próbáljon meg.
A mágnesszelepekkel felszerelt pneumatikus működtetőket kézi eszközökkel kell felszerelni a hibakeresés során. Kapcsolja be a piros gombot a mágnesszelepen, és végezze el az elektromos üzembe helyezést. A kézi működtetésű mechanizmus használatakor a gáz- vagy folyadékforrást le kell vágni, majd a pneumatikus mechanizmust hibakeresni kell. A pneumatikus működtetőknek a levegőforrást szárazon és tisztán kell tartaniuk, a működtetőket pedig rendszeresen karban kell tartani és karbantartani, a légszűrőt pedig rendszeresen le kell üríteni és le kell üríteni, hogy elkerüljük a mágnesszelepbe vagy a pneumatikus működtetőbe való bejutást, és ez befolyásolja a normál munkát.
Alkalmazások
- Golyósszelepes automatizálási rendszerek
- Pillangószelepes vezérlőrendszerek
- Víztisztító telepek
- HVAC csővezeték rendszerek
- Kémiai folyamatsorok
- Ipari közművezetékek
- Automatizált gyártási rendszerek
OEM és testreszabás
- Az XM rugalmas OEM-megoldásokat kínál különböző projektkövetelményekhez:
- Kettős működésű vagy rugóvisszatérítéses konfiguráció
- Nyomaték beállítás különböző szelepméretekhez
- Igény esetén speciális szerelési interfészek
- Mágnesszelep és pozíció visszacsatolás integráció
- OEM márkajelzés és csomagolás támogatása
