Tervezési jellemzők
Tervezési jellemzők

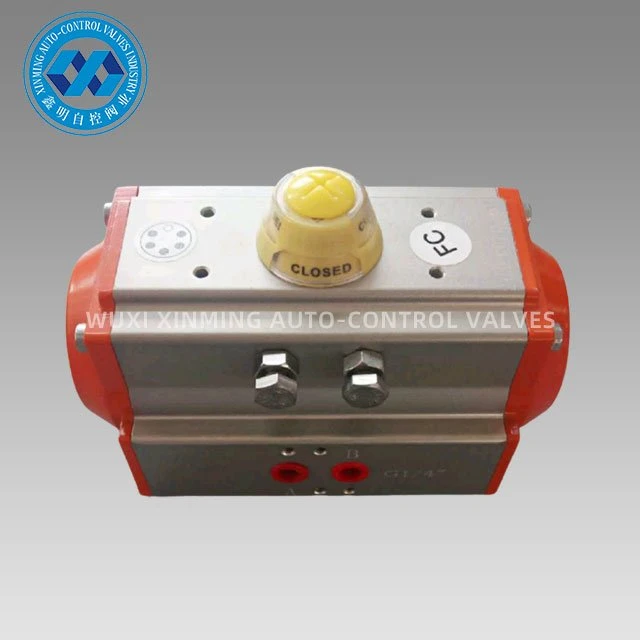

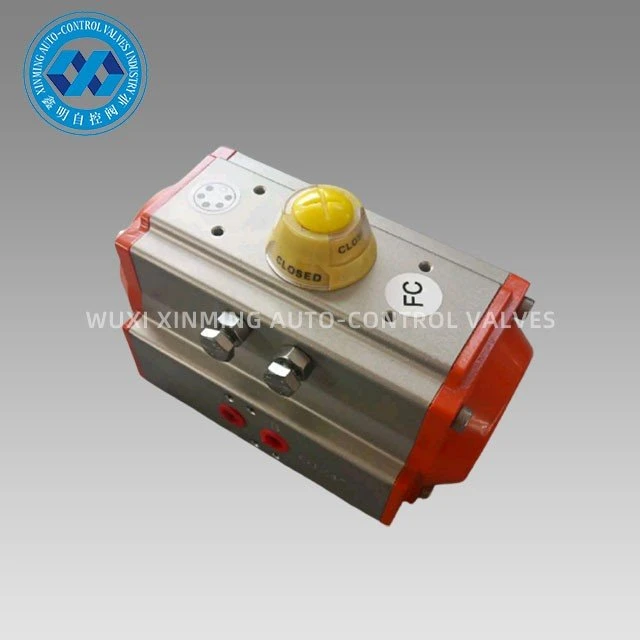

Az AT kettős működésű pneumatikus forgóhajtóműveket új technológiák, új anyagok, új eljárások és innovatív koncepciók hazai és külföldi átfogó alkalmazása alapján tanulmányozzák, fejlesztik és tervezték, a következő jellemzőkkel:
1. Teljes mértékben megfelel a nemzetközi előírásoknak: IS05211, DIN3337 és VDI/VDE-3845, NAMUR szabványok.
2. Az extrudált, nagy szilárdságú alumíniumhenger belső felülete finomra csiszolt és keményen eloxált, hosszú élettartammal, alacsony súrlódási együtthatóval és gyors működéssel.
3. A gyönyörű, kompakt, modern forma és a többszörös specifikáció gazdaságosabbá teszi a választást.
4.Minden aktív felület kiváló minőségű, alacsony súrlódású, hosszú élettartamú és zajmentes csapágyakat alkalmaz.
5. Két független löketbeállító mechanizmus van felszerelve az extra ±5 fok egyszerű beállításához teljesen nyitott vagy teljesen zárt helyzetben
6.Az azonos külső szerkezetű hajtóművek kettős működésű és egyszeres működésű (rugós visszafolyású) kivitelben is kaphatók. Az egyszeres működésű változat normál-zárt és normál-nyitott típusú
Ellátási képesség
Ellátási képesség: 10000 egység havonta Pneumatikus forgóműködtető
Csomagolás és szállítás
A csomagolás részletei: 1). külön kartondoboz belsejében habszivacs csomagolással
2) rétegelt lemez tok óceáni szállításhoz
3) Rétegelt lemez raklap légi szállításhoz
Indulási kikötő: Shanghai, Kína
Átfutási idő:
|
Mennyiség (egység) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Idő (nap) |
Áruk raktáron |
7 |
20 |
Meg kell tárgyalni |
Termék bemutatása

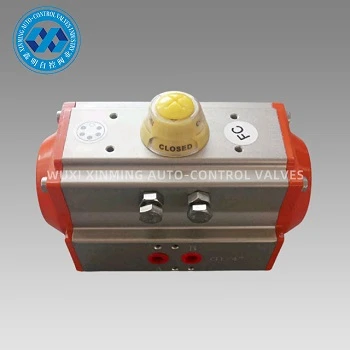

Az XM sorozatú AT pneumatikus működtetők pillangószelepek, golyóscsapok és forgómozgású gépek automatikus vezérlésére szolgálnak. A kemény oxidációs kezeléssel ellátott, precíziós présöntésű alumíniumötvözet dugattyúk javítják a forgásszög pontosságát és az élettartamot. A keményen oxidált működtetőtest hatékonyan elkerülheti a karcolódást.
Előny
1) Minden fontos pótalkatrészt kemény eloxálással kezelnek, hogy nagymértékben növeljék a szilárdságot a jó teljesítmény és élettartam biztosítása érdekében.
2) Az összes folyamatot egyszeri CNC alakítja, hogy biztosítsa a folyamat pontosságát és élettartamát.
Alkalmazás
A pneumatikus forgómozgatók alkalmasak különféle gyúlékony, korrozív, poros, erős mágneses térre, sugárzásra, vibrációt korrozív környezetre bel- vagy kültéren, amelyeket széles körben használnak az elektromos energia, a petrolkémia, a kohászat, a kőolaj, a gáz, a város, az építőipar területén, vízelvezetés, vegyipar, olajfinomítás, bányászat, erőmű, kohászat, építészet, orvostudomány, élelmiszer, gáz, tudományos kutatás stb.
Műszaki paraméter
XM KETTŐS MŰKÖDÉSŰ AKTUÁTOR KIMENETI NYOMATÉK TÁBLÁZAT
| Modell |
Bemeneti levegő nyomás (mértékegység:bar) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| Légnyomás kimeneti nyomaték (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Cég bemutatása
2007 óta a WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD megalapította.
Főleg pneumatikus működtetőt, pneumatikus golyósszelepet, pneumatikus pillangószelepet, pneumatikus/elektromos vezérlőszelepet stb. gyártunk.

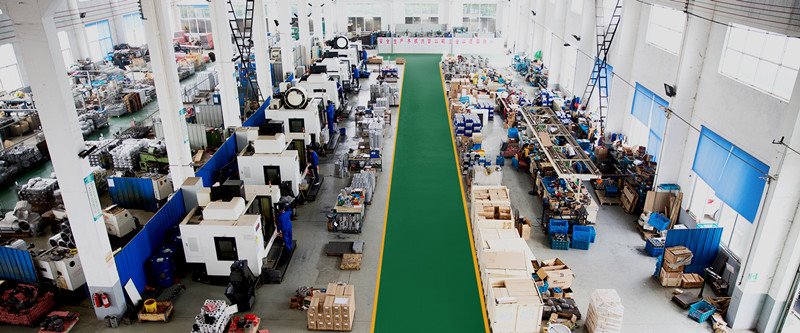

Cégünk fejlett feldolgozó berendezésekkel és kifinomult vizsgálóberendezésekkel rendelkezik. Feldolgozó berendezéseink között megtalálhatók esztergagépek, marógépek, fúrógépek, gyalugépek, fúrógépek, CNC esztergák, CNC megmunkáló központok és egyéb berendezések. Összesen 30 készlet van, ebből 5 készlet importált függőleges gépközpont és több készlet fejlett CNC eszterga.
A mi szolgáltatásunk
1) 7x24 órás forródrót
2) Szigorú minőség-ellenőrzés
3) Jó minőség kedvező áron
4) Kiváló utószolgáltatás
5) On-line technikai támogatás
6) ast szállítási idő
