Az ipari automatizálási rendszerekben sok vállalat gyakran találkozik olyan problémákkal a szelepvezérlésben, mint például a lassú reakciósebesség, az elégtelen nyomaték, az alacsony automatizálási szint és a gyakori karbantartás. Különösen a gyakori szelepnyitást és -zárást igénylő csővezeték-rendszerekben az instabil hajtómű nem csak a termelés hatékonyságát befolyásolja, hanem biztonsági kockázatokat is jelenthet.
Az Angle Travel pneumatikus működtetőt úgy tervezték, hogy megoldja ezeket a problémákat, stabil, gyors és megbízható automatizált vezérlést biztosítva a különböző 90 fokos forgószelepekhez.

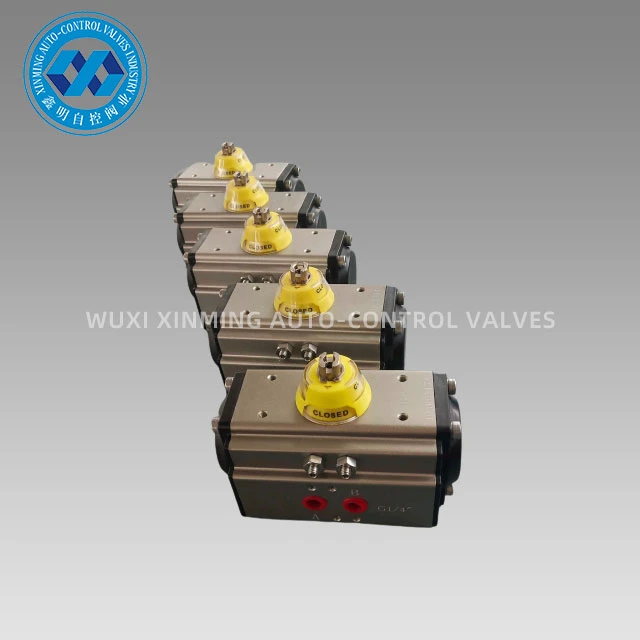

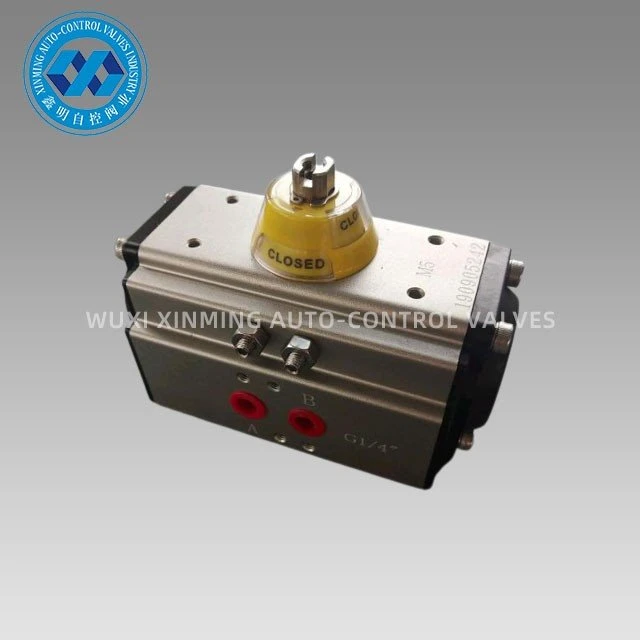

Az Angle Travel pneumatikus működtető egy sűrített levegővel meghajtott működtető. A belső erőátviteli mechanizmus révén a pneumatikus energiát szögletes forgómozgássá alakítja, ezáltal eléri a szelep nyitását és zárását.
Ezt az aktuátort főként szöglöketű szelepek, például golyóscsapok, pillangószelepek és dugószelepek vezérlésére használják. Kompakt szerkezete, stabil működése és gyors reagálása jellemzi, így az ipari automatizált csővezetékrendszerek fontos vezérlőeszközévé válik.
Az XM sorozatú Angle Travel pneumatikus aktuátorok pillangószelepek, golyóscsapok és forgómozgású gépek automatikus vezérlésére szolgálnak. A precíziós présöntvény-alumíniumötvözet kettős- fogasléces dugattyúi kemény oxidációs kezeléssel javítják a forgásszög pontosságát és az élettartamot. A kemény-oxidációjú működtetőtest hatékonyan elkerülheti a karcolódást.
Termékleírások
|
Termék neve |
Szögutas pneumatikus működtető |
|
Anyag |
Rozsdamentes acél / alumínium ötvözet |
|
Bizonyítvány |
ISO9001: 2015, CE, ATEX, SIL3 |
|
Funkció |
BE / KI |
|
Alkalmazás |
Automatizálás Golyós szelep, Automatizálás Pillangószelep |
|
Hőmérséklet tartomány |
-40-150 fok |
|
Szállítási idő |
normál esetben 7 napon belül. |
|
Szállítási kikötő |
Shanghai, Ningbo stb. |
|
A csomag részletei |
minden karton belül, rétegelt lemez doboz (óceáni szállítmány) vagy raklap (légi szállítmány) kívül |
|
Forgatási szög |
0-90 fok/ 0-120 fok/ 0-180 fok |
|
Szerkezet |
fogasléces fogasléces forgó működtető |
|
Felületkezelés |
kemény eloxálás |
|
Üzemi hőmérséklet |
Normál hőmérséklet: -20 fok ~ 80 fok (-4 fok F ~ 176 fok F) |
|
Kapcsolat |
NAMUR, ISO5211 és DIN3337 |
|
Kupak színe |
személyre szabott támogatás |
|
Írja be |
kettős és egyszereplős |
|
Indikátor |
Támogatás testreszabott |
|
Telepítse a tartozékokat |
Határkapcsoló doboz / mágnesszelep / szelep pozicionáló stb. |
|
szelep Tartozékok |
Manuális felülírási sebességváltó |
|
Dugattyú |
Kemény eloxálás |
|
Közepes |
Víz, olaj, levegő vagy korrozív környezet |
|
Modell |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
Ellátási képesség
Elegendő készlettel rendelkezünk standard modellekből, és gyorsan szállítjuk azokat.
Támogatja az OEM/ODM testreszabását, a kis{0}}kötegelt testreszabott gyártás leggyorsabb befejezésével 7 napon belül.
Csomagolás és szállítás
Csomagolás részletei:
1). külön kartondoboz belsejében habszivacs csomagolással
2) rétegelt lemez tok óceáni szállításhoz
3) Rétegelt lemez raklap légi szállításhoz
Indulási kikötő: Shanghai, Kína
Átfutási idő:
|
Mennyiség (egység) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Becs. Idő (nap) |
Áruk raktáron |
7 |
20 |
Meg kell tárgyalni |
Előny
Az összes folyamatot egyszeri -egyszer-alakítják CNC-vel, hogy biztosítsák a folyamat pontosságát és élettartamát.
Szögút-pneumatikus működtető méretei
XM KETTŐS MŰKÖDÉSŰ AKTUÁTOR KIMENETI NYOMATÉK TÁBLÁZAT
|
Modell |
Bemeneti levegő nyomás (mértékegység:bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Légnyomás kimeneti nyomaték (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
