Termék áttekintése

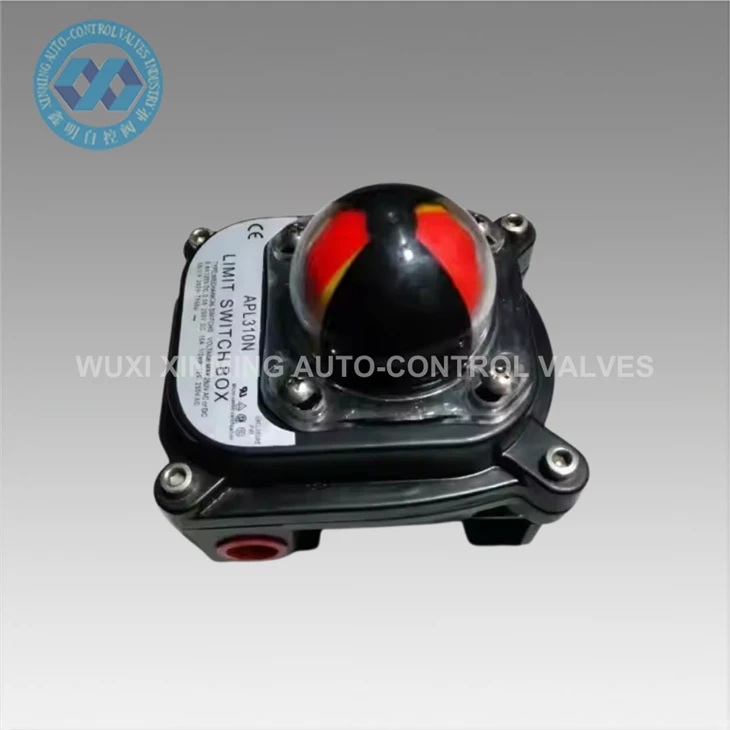

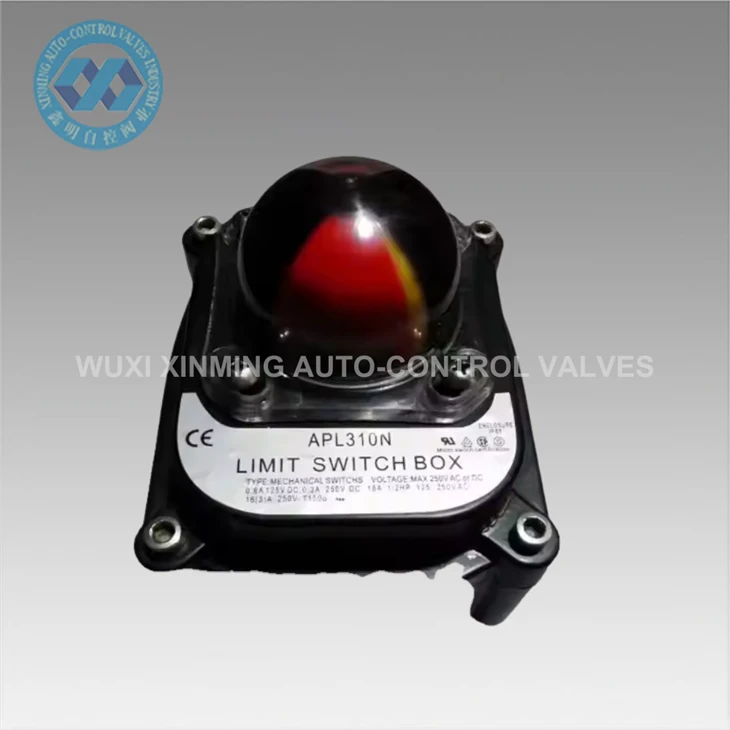

Az APL-310N Limit Switch Box egy megbízható szelephelyzet-jelző és visszacsatoló eszköz, amelyet ipari automatizálási rendszerekhez terveztek. A negyedfordulatú szelepek, beleértve a gömbcsapokat és a pillangószelepeket, nyitott és zárt helyzetének ellenőrzésére szolgál, ha pneumatikus vagy elektromos működtetőelemekkel működtetik.
Az APL-310N valós idejű -mechanikus és elektromos helyzetvisszajelzéssel segíti a szelepek biztonságos és pontos működését a folyamatvezérlő rendszerekben, különösen ott, ahol távfelügyeletre van szükség.
Jellemzők
- Öntött alumíniumötvözet héj-, porbevonat, gyönyörű megjelenés és megbízható minőség
- A kapcsoló helyzete egyértelműen azonosítható a kijelzőn
- Gyorsan beállíthatja a bütyköt, amely a tengelyen és a rugóval van felszerelve, szerszám nélkül könnyen állítható.
- Több-érintkezős sorkapocs 8 szabványos érintkezővel a biztonságos és kényelmes vezetékezés érdekében
- Szabványos vezetékes interfész
- -Letörésgátló csavarok, a felső burkolathoz rögzített csavarok nem esnek le szétszereléskor.
- Egyszerű telepítés, rozsdamentes acél orsócsatlakozás és tartókonzol. Mindegyik megfelel a NAMUR szabványoknak
Műszaki előírások

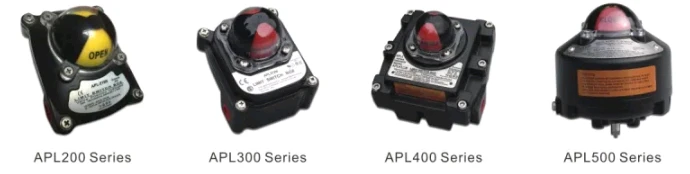

| APL200,300,400,500 sorozat | ||
| Héj | Standard | Opció |
| Hőmérséklet | 200-as sorozat (IP66) 300-as sorozat (IP66) 400-as sorozat (Exd II BT6 IP66) | |
| 500-as sorozat (Exd IICT6 Gb DIP A21TA, T6 IP66) | ||
| -25 fok ~+85 fok | ||
| Bekötési port | 2XNPT1/2 (200/300-as sorozat vonatkozik) | PT1/2 (200/300-as sorozat vonatkozik) |
| 2XNPT3/4 (400/500-as sorozat vonatkozik) | PF1/2 (200/300-as típussorozat vonatkozik) | |
| M20.PG13.5 (200/300-as sorozat vonatkozik) | ||
| PT3/4 (400/500-as sorozat alkalmazható) | ||
| PF3/4 (400/500-as sorozatra vonatkozik) | ||
Alkalmazások
Az APL-310N szelephelyzet-jelzőt széles körben használják ipari automatizálási rendszerekben, ahol szelepállapot-felügyelet szükséges:
- Olaj- és gázvezeték szelep felügyelet
- Víz- és szennyvíztisztító rendszerek
- Vegyipari feldolgozó üzemek
- Áramtermelő létesítmények
- Ipari automatizálási vezérlőrendszerek
- Élelmiszer- és gyógyszergyártó sorok
Egy tipikus szennyvíztisztító telepen az APL-310N pillangószelepekre van felszerelve, hogy valós idejű visszajelzést adjon a vezérlőteremnek, biztosítva az áramlásszabályozó szelepek megfelelő és biztonságos működését.
GYIK
Q1: Mire használható a végálláskapcsoló doboz?
A végálláskapcsoló doboz a szelepek nyitási/zárási helyzetének visszacsatolására szolgál automatizált vezérlőrendszerekben.
2. kérdés: Milyen szelepekkel kompatibilis az APL-310N?
Főleg negyedfordulatú{0}}szelepekhez, például golyóscsapokhoz és pillangószelepekhez használják.
3. kérdés: Az APL-310N alkalmas kültéri használatra?
Igen, IP67-es besorolású alumínium házával kültéri és zord környezetben is használható.
Q4: Milyen szerelési szabványt használ?
NAMUR szabványos rögzítést használ, amely kompatibilis a legtöbb pneumatikus működtetővel.
