Termék áttekintése

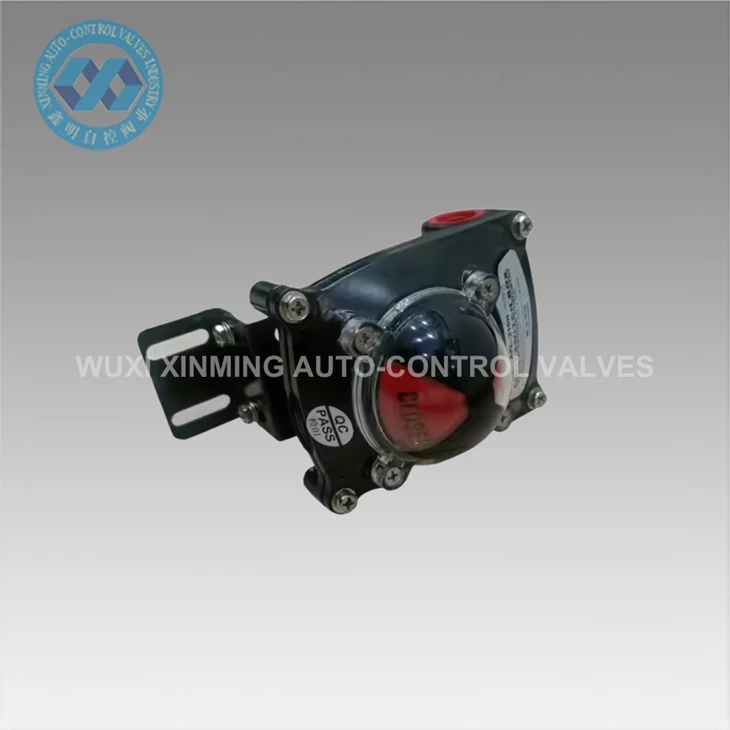

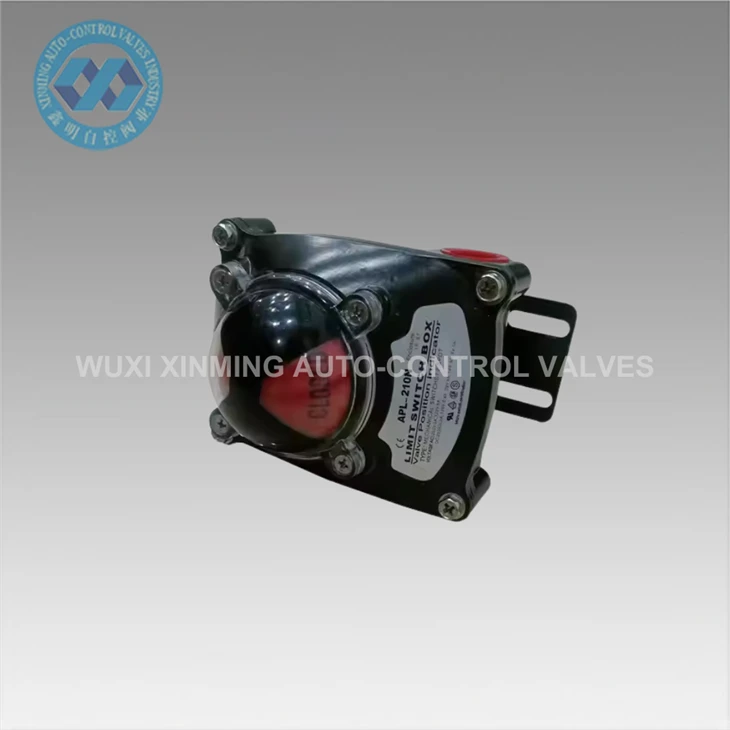

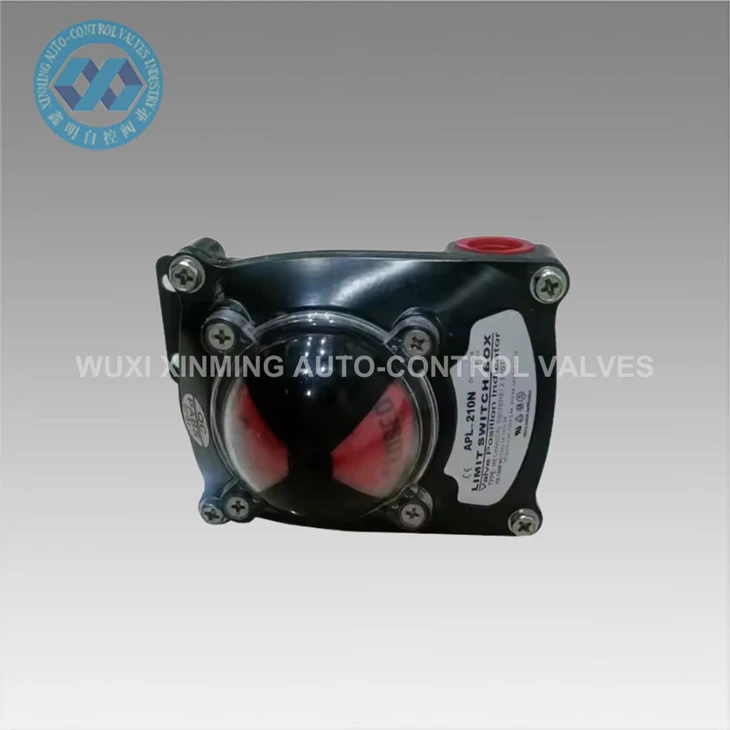

Az APL-210N mechanikus végálláskapcsoló dobozt a szelephelyzet pontos jelzésére és visszajelzésére tervezték az ipari automatizálási rendszerekben. Széles körben használják pneumatikus forgóaktorokon és negyedfordulatú szelepeken, például gömbcsapokon és pillangószelepeken, hogy megbízható nyitási/zárási állapotjeleket adjon a vezérlőrendszereknek.
Ez a végálláskapcsoló doboz a szelepszár mechanikus forgását egy belső bütykös mechanizmuson keresztül elektromos kapcsolójelekké alakítja át, biztosítva a pontos helyzetfigyelést az automatizált szelepműködés során. Alapvető összetevő a feldolgozóiparban, ahol a valós idejű-szelepállapot-visszajelzés szükséges a biztonságos és stabil rendszervezérléshez.
Működési elv
Az APL-210N egy pneumatikus hajtómű tetejére van felszerelve, és mechanikusan kapcsolódik a szelepszárhoz. Amikor a szelep 0 és 90 fok között elfordul, a kapcsolódobozban lévő bütyök ennek megfelelően elfordul, és működésbe hozza a belső mechanikus kapcsolókat.

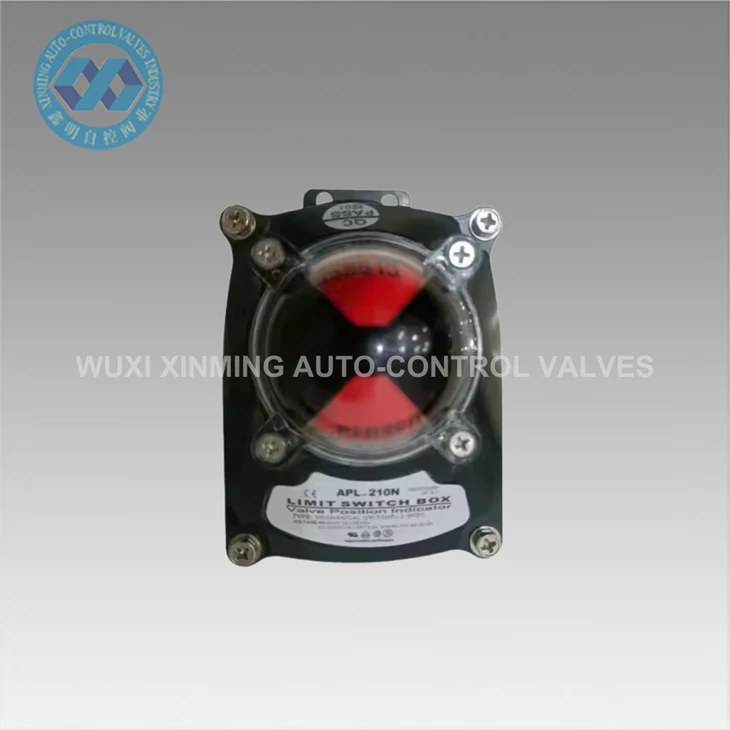

Ezek a kapcsolók BE/KI jeleket küldenek a PLC-nek vagy a vezérlőrendszereknek, jelezve, hogy a szelep teljesen nyitott vagy teljesen zárt helyzetben van. A felső burkolaton látható vizuális jelző egyértelmű helyszíni megerősítést biztosít az eszköz kinyitása nélkül.

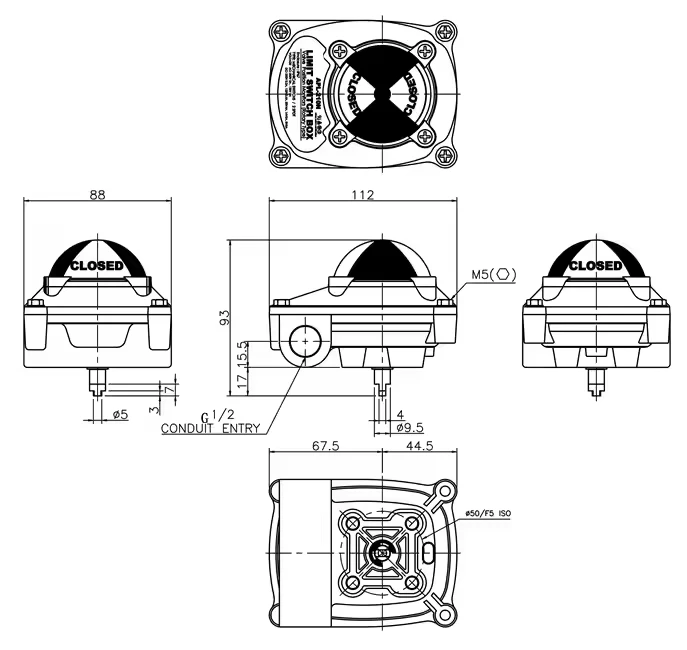

Műszaki előírások
| Modell | APL-210N |
| Termék típusa | Mechanikus végálláskapcsoló doboz |
| Alkalmazás | Szelephelyzet jelzés |
| Kompatibilis szelepek | Golyós szelep, Pillangószelep |
| Forgatási tartomány | 0 fok – 90 fok |
| Ház anyaga | Alumínium ötvözet |
| Védelmi osztály | IP67 |
| Szerelési szabvány | NAMUR |
| Jel típusa | Mechanikus BE/KI kapcsoló |
| Telepítés | Pneumatikus forgómozgató szerelve |
Alkalmazások
Az APL-210N végálláskapcsoló dobozt széles körben használják olyan ipari automatizálási rendszerekben, amelyek szelephelyzet-visszacsatolást igényelnek:
- Olaj- és gázvezeték szelepvezérlő rendszerek
- Vízkezelő és szennyvízellátó létesítmények
- Vegyipari feldolgozó üzemek
- Energiatermelő rendszerek
- Ipari folyamatautomatizálási sorok
- HVAC és általános áramlásszabályozó rendszerek
Tipikus üzemben egy pillangószelepet meghajtó pneumatikus működtetőre van felszerelve, ahol folyamatosan jelzi a szelep nyitott/zárt állapotát a vezérlőteremnek a folyamat biztonságos felügyelete érdekében.
