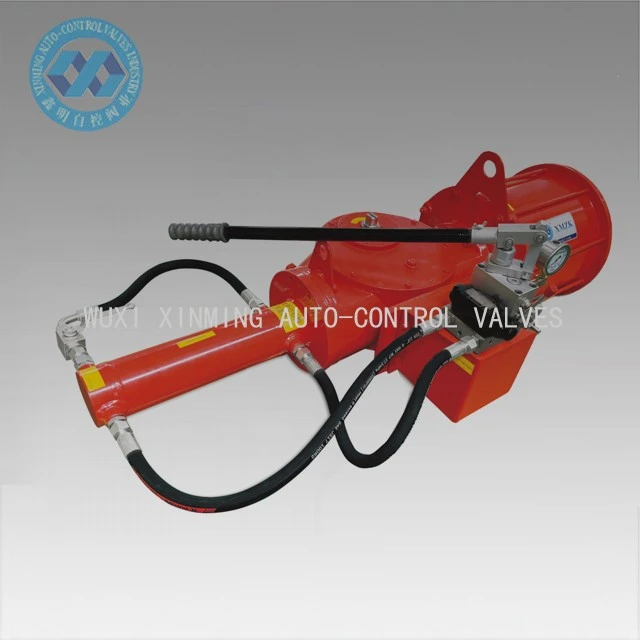

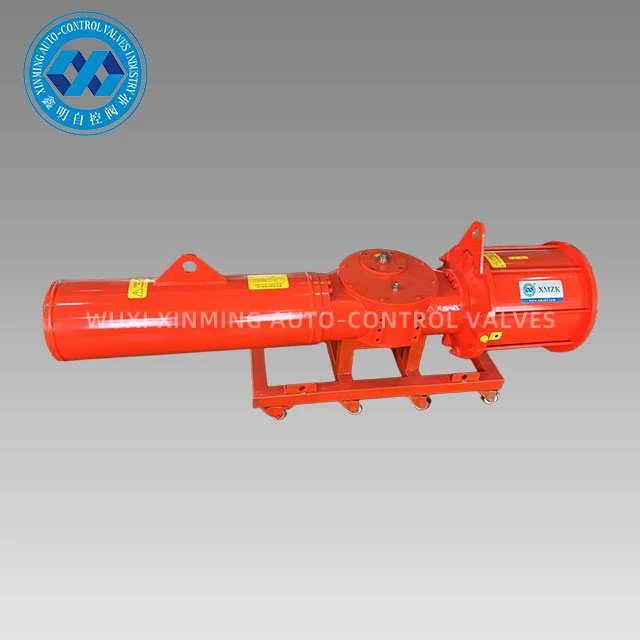

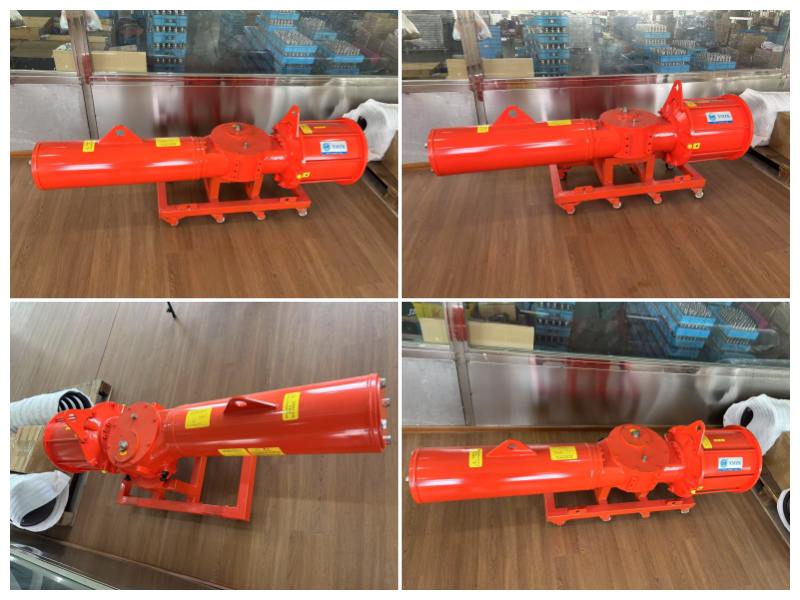

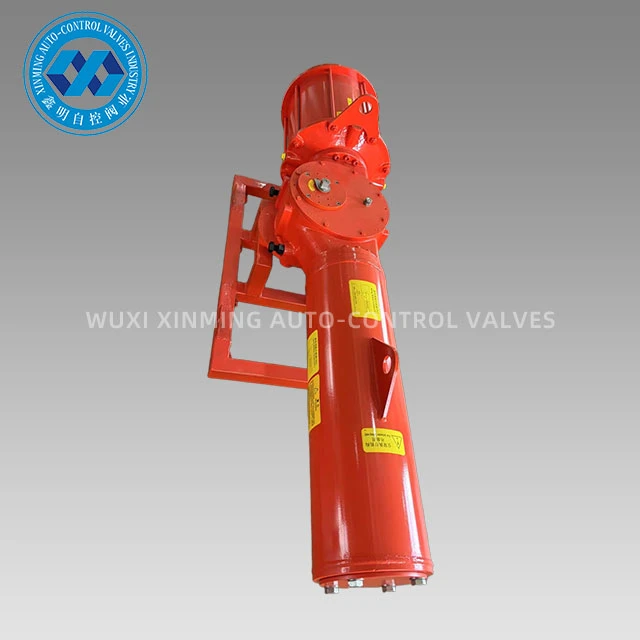

Spring Return Scotch Yoke pneumatikus működtető

A Spring Return Scotch Yoke pneumatikus működtető egy nagy{0}}megbízhatóságú meghajtó eszköz, amelyet ipari szelepvezérlésre terveztek. Egyedülálló Scotch Yoke sebességváltó mechanizmussal alakítja át a sűrített levegő teljesítményét 90 fokos forgó mozgássá, és automatikus visszaállítási funkciót valósít meg egy beépített -erős rugóval, biztosítva, hogy a szelep gyorsan visszatérjen biztonságos helyzetbe (teljesen nyitott vagy teljesen zárva) levegőkimaradás vagy vészhelyzet esetén. A Spring Return Scotch Yoke pneumatikus aktuátor moduláris felépítése támogatja az ISO 5211/NAMUR szabvány interfészt, különféle típusú golyóscsapokhoz és pillangószelepekhez illeszthető, valamint felszerelhető végálláskapcsolókkal, mágnesszelepekkel és egyéb kiegészítőkkel az automatikus vezérléshez. A hagyományos fogasléces hajtóművekhez képest a scotch yo-szerkezet nagyobb mechanikai hatásfokkal és hosszabb élettartammal rendelkezik, és ideális választás veszélyes körülmények között történő szelepvezérléshez. A scotch yoke konstrukció kiváló lehetőség a szelepvezérlésre veszélyes helyzetekben, mivel hosszabb élettartammal és nagyobb mechanikai hatásfokkal rendelkezik, mint a hagyományos fogasléces hajtóművek.

Termékjellemzők:

1. Kétféle XM pneumatikus szelepmozgató létezik: szimmetrikus és döntött, amelyek két különböző kimeneti nyomaték karakterisztikának felelnek meg. A megdöntött tengelykapcsoló nagy indítónyomatékkal és alacsony üzemi nyomatékkal rendelkezik, pillangószelepek vezérlésére alkalmas. A szimmetrikus tengelykapcsolós szelepmozgató kiegyensúlyozottabb nyomatékgörbével rendelkezik, és elsősorban golyóscsapok és dugós szelepek vezérlésére alkalmas.
2. A kettős anyaggal (gumi és PFA) kapszulázott O-gyűrűk különböző hőmérsékleteken és munkakörülmények között alkalmazhatók.
A kettős O-gyűrű és csapágy kialakítás biztosítja a moduláris henger stabilitását és megbízhatóságát.
3. Az XM rugóvisszatérítéses típus kimenő nyomatéka elérheti a 140 000 Nm-t, a kettős- működésű típus kimeneti nyomatéka pedig a 250 000 Nm-t.
Üzemi nyomás: 0,3-0,6 MPa.
4. Mind a középső testmodul, mind a hengermodul gömbgrafitos vasból vagy szénacélból készül a megfelelő szilárdság biztosítása érdekében. Az általános szerkezet kompakt, a kialakítás pedig gyönyörű és összehangolt. A vonórúd és a dugattyú biztosítja a legjobb nyomatékkibocsátást.
5. Az alacsony súrlódású, hosszú élettartamú kompozit anyagok elkerülik a fém -fém{2}} közvetlen érintkezését, így a karbantartás és a csere gyors és egyszerű.
6. A kimenő tengely megfelel a legújabb ISO5211 és NAMUR szabványoknak. Mérete testreszabható, a rozsdamentes acél opcionális.
7. A NAMUR standard helyzetjelző megkönnyíti a tartozékok, például végálláskapcsoló dobozok és pozicionálók beszerelését.
8. Két független szögben állítható csavar beállíthatja a szelep löketét -6 fokról 96 fokra, ami segít meghosszabbítani a szelepülés élettartamát.

Az elv a következő:

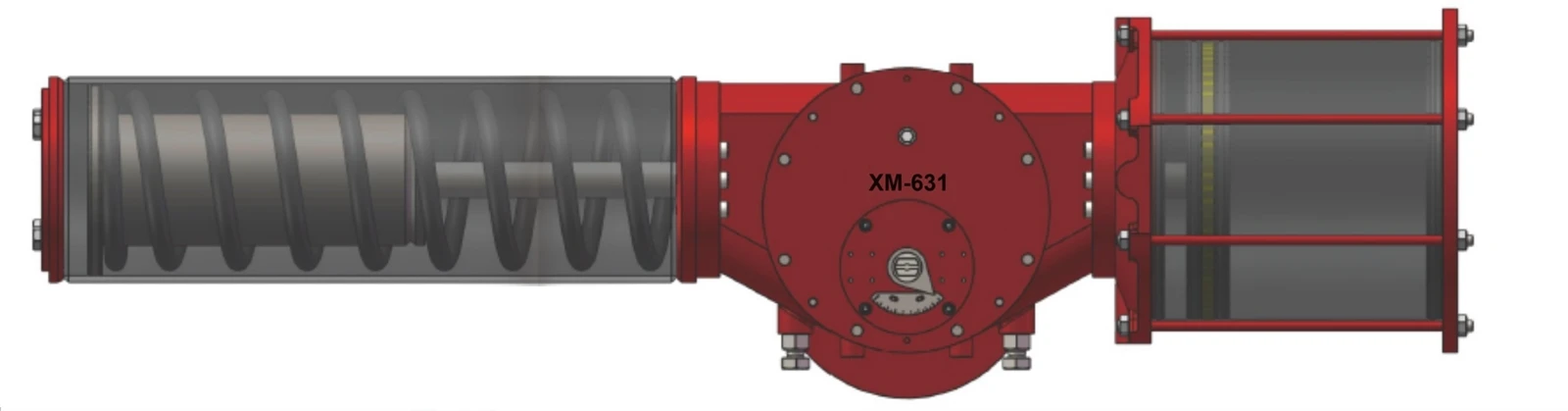

sűrített levegő belép a kamrába, hogy megnyomja a dugattyút, hogy lineáris mozgást végezzen, és a járomcsap és a járomhorony átviteli szerkezetei révén a dugattyú lineáris mozgása a járom forgó mozgásává alakul át, és a kimenő tengelyt forgásra készteti, ezáltal eléri a szelep vezérlését.
