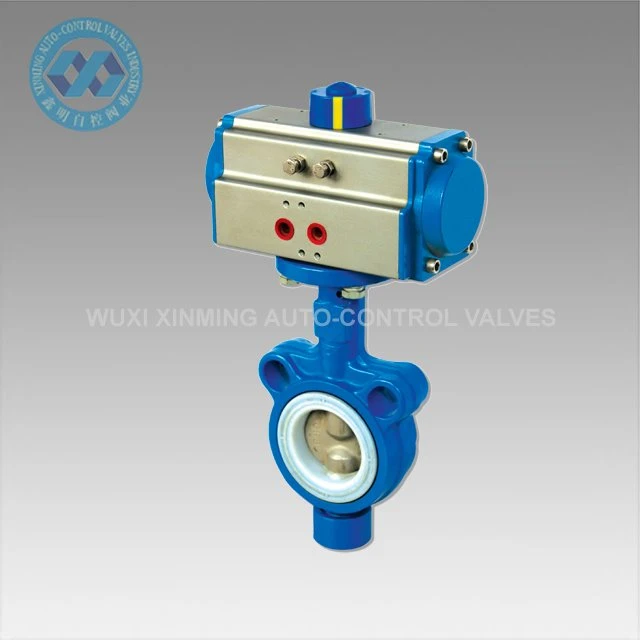

Az ostya pillangószelep egyszerű szerkezetű, kis méretű, könnyű súlyú, alacsony költséggel, kényelmes vezérléssel és működtetéssel, nagy hatékony keringési területtel, gyors nyitással és zárással, munkaerő-megtakarítással és jó tömítési teljesítménnyel rendelkezik, és rendelkezik a fém kemény tömítés és a rugalmas tömítés előnyeivel.
Az áramlás automatikus elindítása és leállítása gyorsabb, mint a motoros{0}}szelepek, amelyek sűrített levegővel működnek. A hajtóműhöz jutó levegőt a mellékelt elektromos vezérlőszeleppel vagy egy kézi be-/kikapcsoló szeleppel kell szabályozni. A szelepek működéséhez nincs szükség minimális nyomásesésre a bemenet és a kimenet között.
Az aktuátor közvetlenül a szeleptestre van felszerelve, hogy minimalizálja a mozgást és csökkentse a kopást. A szelepmozgató tetején látható áramlásjelző mutatja, hogy a szelep nyitva vagy zárva van. A kézi felülírás lehetővé teszi a szelep működtetését áramkimaradás esetén.
Termék részletek
| Termék neve | Ostya pillangószelep |
| Márkanév | XM és OEM is elfogadott |
| Pillangószelep mérete | 25-1000 mm |

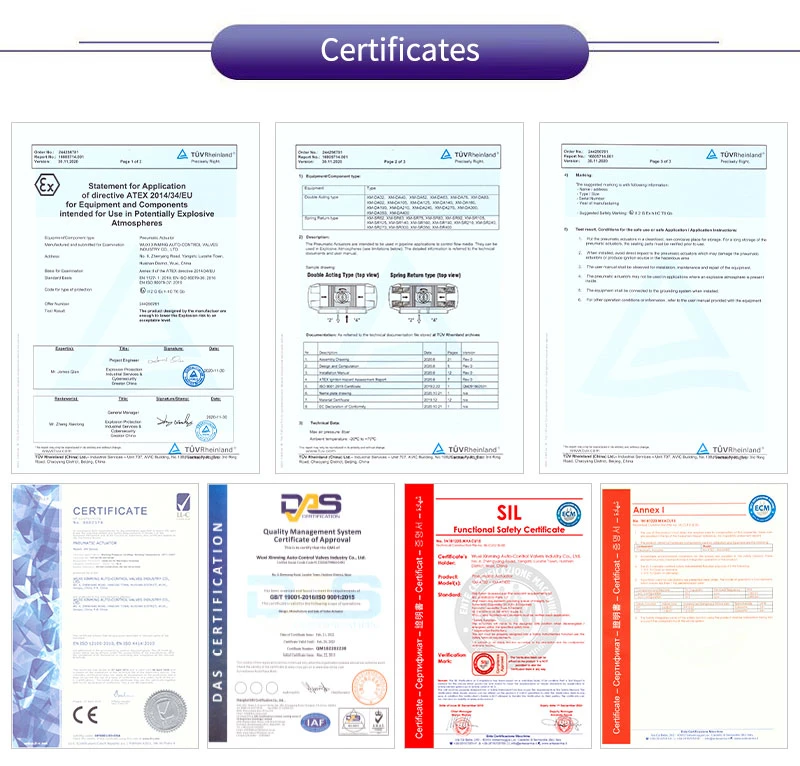

| Tanúsítvány | CE, ATEX, SIL3, ISO9001:2016 |
| Szelep típusa | Pillangó |
| Használatra | Víz, olaj, levegő, földgáz, gőz, ivóvíz |
| Tömítés anyaga | EPDM gumi, NBR, PTFE, fém---fém |
| Műszaki adatok Met | API 609 |

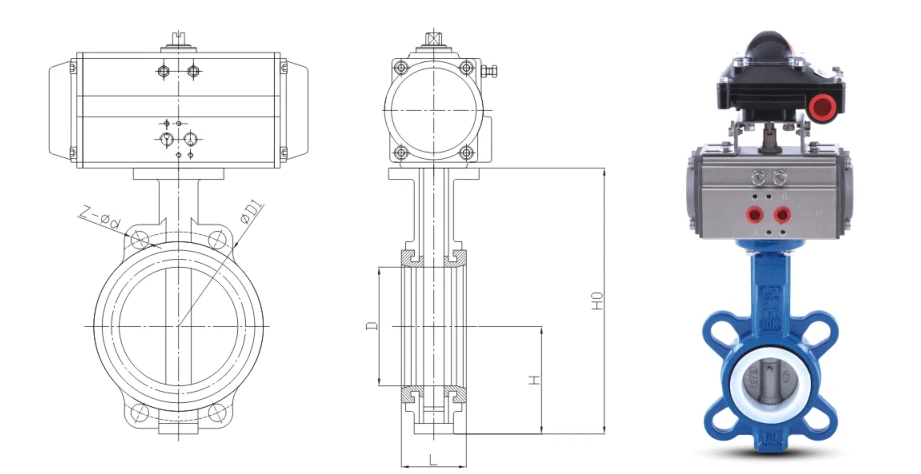

Műszaki paraméter:
| Névleges átmérő | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | hüvelyk | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Szelep tervezés és gyártás | GB/T12238 szabvány szerint | ||||||
| Szelepkarima mérete | A GB/T9113, GB/T17241.6 szabvány szerint | ||||||
| A szelep szerkezeti hossza | A GB/T12221 szabvány szerint | ||||||
| Szelepvizsgálat és kísérlet | A GB/T13927 szabvány szerint | ||||||
Termékjellemzők:
• Könnyű és kompakt: Az azonos kaliber súlya csak a tolózár 1/6-a, és a beépítési hely 50%-kal csökken
• Kétirányú buborék{0}}minőségű tömítés: EPDM/NBR/VITON/PTFE elasztikus szelepülék, szivárgásmentes (ISO 5208, A minősítés)
• Alacsony nyomaték: áramvonalas pillangólemez + ön-kenő hüvely, könnyen vezethető kézi, pneumatikus és elektromos működtetőkkel
• Online karbantartás: A szelepház nem nyúlik be a csővezetékbe, és a pillangólemez négy karimás csavar meglazításával húzható ki a szét- és összeszereléshez
• Többfunkciós: Teljesen nyitható és zárható, valamint pontosan fojtható 15 fok ~ 75 fok között
Termék alkalmazások:
• Kommunális víz: nyersvíz, tiszta víz, szennyvíz, szivattyútelep szigetelés
• HVAC: központi klíma, távfűtés, hűtővíz cirkuláció
• Élelmiszer és gyógyszer: CIP/SIP tisztítórendszer, FDA 3A higiéniai fokozat opcionális
• Vegyi és petrolkémiai: gyenge sav és lúg, oldószer, por, pneumatikus szállítócső
• Energia: hűtőtorony, kondenzvíz, tűzoltó rendszer
Ellátási képesség
Ellátási képesség: 1000 egység havonta, pneumatikus pillangószelep
Csomagolás és szállítás
Csomagolás részletei:
1) Nagy mennyiség esetén rétegelt lemez tok
2) Kis mennyiség esetén kartondoboz vagy rétegelt lemez raklap
Indulási kikötő: Shanghai, Kína
Átfutási idő:
|
Mennyiség (egység) |
1-50 |
51-1000 |
＞1001 |
|
Becs. Idő (nap) |
Áruk raktáron |
30 |
Meg kell tárgyalni |
Szolgáltatásunk
1) 7x24 órás forródrót
2) Szigorú minőség-ellenőrzés
3) Jó minőség kedvező áron
4) Kiváló utó{1}}szolgáltatás
5) Online technikai támogatás
6) Gyors szállítási idő
Kiválasztási és rendelési tippek:
Ha a közeg 2 mm-nél nagyobb vagy egyenlő részecskéket tartalmaz, válasszon kemény tömítést vagy kettős excenteres szerkezetet.
Ha tűzbiztonságra van szükség, grafit töltőanyag + SS316L sín választható.
Elektromos 24 V/220 V, pneumatikus kettős működésű/rugós visszaállítás, végálláskapcsoló, pozicionáló teljes készlet.
Ha Wafer Butterfly Valve CAD rajzokra, 3D modellekre vagy projekt testreszabási megoldásokra van szüksége, kérjük, forduljon a WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
