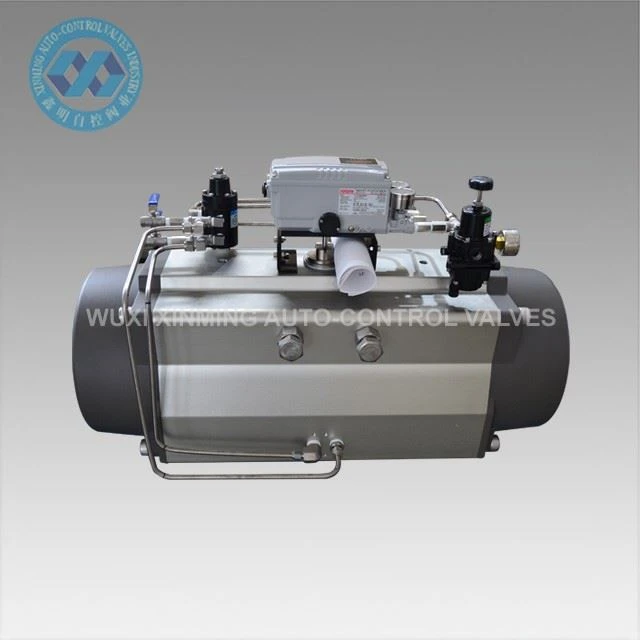

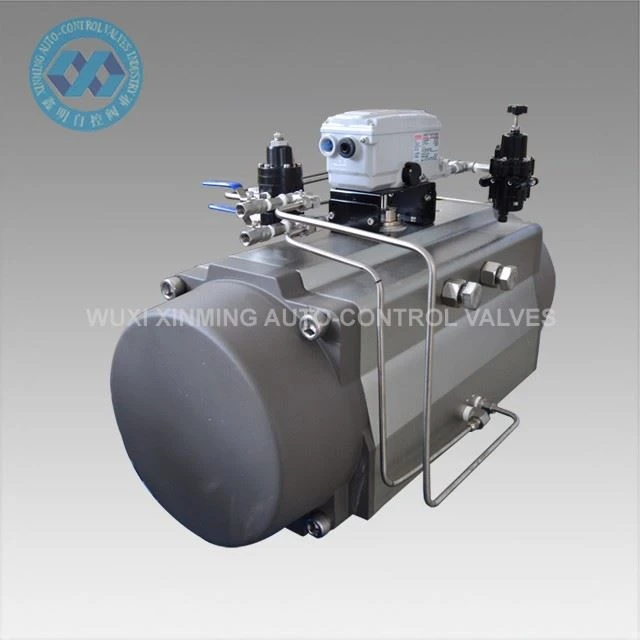

Termék áttekintése
A kettős működésű fogasléces és fogaskerekes pneumatikus működtetőt az ipari csővezeték-rendszerek negyed{0}}fordulatú golyóscsapjai és pillangószelepei automatizálására tervezték. Megbízható pneumatikus vezérlést biztosít a 0-90 fokos szelepműködéshez, és kompatibilis az olyan szabványos rögzítési interfészekkel, mint az ISO 5211 és a NAMUR VDI/VDE 3845.
Széles körben használják ipari automatizálási rendszerekben, ahol stabil és szabványos szelepműködtetésre van szükség.
Műszaki paraméter
| Termék neve | Pneumatikus forgó működtető |
| Márkanév | XM és OEM is elfogadott |
| A működtető mérete | 32-400 mm |
| Forgásszög | 0 fok ~ 90 fok |
| Üzemi hőmérséklet tartomány |
-20 fok ~ +80 fok (normál) -40 fok ~+80 fok (alacsony hőmérséklet) -15 fok ~ 150 fok (magas hőmérséklet) |
| Levegőnyomás | 0,2 ~ 0,8 MPa, 10 MPa max |
| Felső csatlakozás | VDI/VDE3845 NAMUR |
| Alsó csatlakozás | ISO 5211 és DIN 3337 |
| Anyag | Alumínium ötvözet |
| Szerkezet | fogasléces fogasléces, két fogasléces dugattyúk |
| Működtető testfelület kezelés | keményen eloxált |
| Végső sapka színe | fekete szürke, fekete, sötétkék, égkék, piros, narancs, zöld stb. |
| Tanúsítvány | CE, ATEX, SIL3, ISO9001:2016 |
XM KETTŐS MŰKÖDÉSŰ PNEUMATIKUS FORGÓ AKTUÁTOR KIMENETI NYOMATÉK TÁBLÁZAT
|
Modell |
Bemeneti levegő nyomás (mértékegysége: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Légnyomás kimeneti nyomaték (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Jellemzők
- A kettős működésű fogasléces és fogaskerekes kialakítás stabil,{0}}levegővel hajtott nyitás- és zárásvezérlést biztosít.
- 0 fok – 90 fok negyed{2}}elfordulás golyóscsapokhoz és pillangószelepekhez.
- A két fogasléces dugattyúszerkezet javítja a nyomaték egyensúlyát és csökkenti a mechanikai igénybevételt.
- A kemény eloxált alumínium test korrózióállóságot biztosít ipari környezetben.
- NAMUR VDI/VDE 3845 és ISO 5211 rögzítés adapterek nélküli közvetlen telepítéshez.
- Széles hőmérsékleti tartomány opció normál és nehéz munkakörülményekhez.
- Az OEM testreszabása elérhető a nyomaték-, méret- és színkövetelményekhez.
- CE, ATEX, SIL3, ISO9001 tanúsítvánnyal rendelkezik ipari automatizálási használatra.
Alkalmazás
- Golyósszelep automatizálás olaj- és gázvezetékekben
- Pillangószelep vezérlés víztisztító telepeken
- Vegyi feldolgozási áramlásszabályozó rendszerek
- Erőművi gőz- és folyadékszabályozó rendszerek
- Élelmiszer-, ital- és gyógyszergyártó sorok
- Általános ipari folyamatautomatizálás

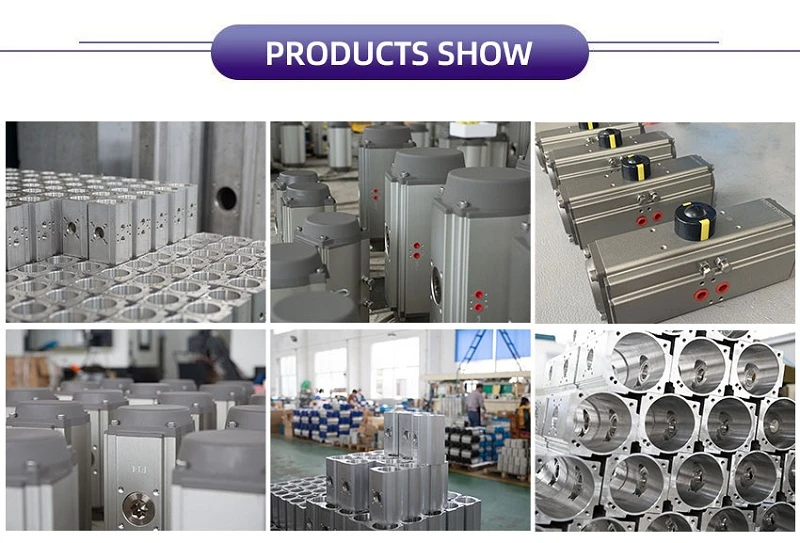

Ellátási képesség
Ellátási képesség: 10000 egység havonta Pneumatikus forgómozgató

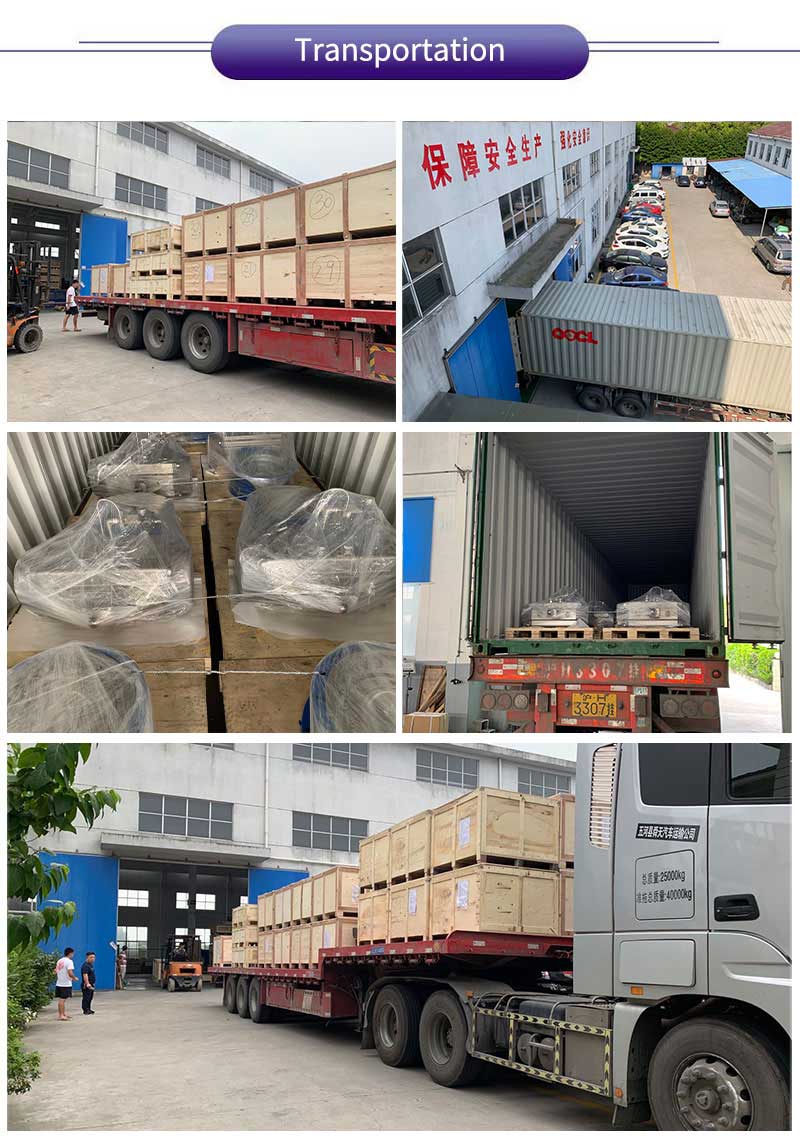

Csomagolás és szállítás
Csomagolás részletei:
1). külön kartondoboz belsejében habszivacs csomagolással
2). rétegelt lemez tok óceáni szállításhoz
3). Rétegelt lemez raklap légi szállításhoz
Indulási kikötő: Shanghai, Ningbo stb. Kína
Átfutási idő:
|
Mennyiség (egység) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Becs. Idő (nap) |
Áruk raktáron |
7 |
20 |
Meg kell tárgyalni |
