PVC pillangószelep -szállítójaként első kézből tanúja voltam a szelep helyzetének és a PVC pillangószelepen átmenő bonyolult kapcsolatnak. Ez a kapcsolat nem csak a folyadékrendszerek hatékony működésének alapvető fontosságú, hanem kulcsfontosságú az iparágak számára is, amelyek a pontos áramlásszabályozásra támaszkodnak. Ebben a blogban belemerülünk a szelep helyzetének az áramlásra gyakorolt hatására, feltárva az alapelveket, a gyakorlati következményeket és a valós alkalmazásokat.
A PVC pillangószelepek megértése
Mielőtt megvitatnánk a szelep helyzetének az áramlásra gyakorolt hatását, röviden értjük meg, mi a PVC pillangószelep. A PVC pillangószelep egy negyed fordulószelep, amely tárcsat (a "pillangó") használ a folyadék áramlásának szabályozására egy csőn keresztül. A tárcsa a tengelyen forog, és a szelepfogantyú vagy a szelepmozgató elforgatásával a tárcsát bárhol el lehet helyezni a teljesen nyitott és teljesen zárt között. Ez az egyszerű, mégis hatékony kialakítás a PVC pillangószelepeket sokféle alkalmazásban népszerűvé teszi, beleértve a vízkezelést, az öntözést, a kémiai feldolgozást és a HVAC rendszereket.
Az áramlásszabályozás alapjai
Az áramlásszabályozás a csövön átáramló folyadék térfogatának, nyomásának és sebességének szabályozásának folyamata. A PVC pillangószelep összefüggésében az áramlásvezérlés a szelep tárcsa helyzetének beállításával érhető el. Ha a tárcsa teljesen nyitva van, párhuzamos az áramlási irányhoz, lehetővé téve a maximális áramlást a szelepen. Ezzel szemben, ha a tárcsa teljesen bezáródik, merőleges az áramlási irányra, teljesen blokkolva az áramlást.
A szelep helyzete és az áramlás közötti kapcsolat nem lineáris. Alacsony szelep nyílásoknál a szelep helyzetének kis változása jelentősen megváltozhat az áramlási sebességben. Ahogy a szelep megközelíti a teljesen nyitott helyzetet, az áramlási sebesség változása kevésbé lesz hangsúlyos a szelep helyzetének ugyanazon változása esetén. Ezt a nemlineáris kapcsolatot a szelepcsatorna körüli komplex áramlási mintáknak és a szelepen keresztüli nyomásesésnek köszönhető.
A szelep helyzetének hatása az áramlásra
1. áramlási sebesség
A szelep helyzetének legnyilvánvalóbb hatása az áramlásra az áramlási sebesség megváltozása. Mint korábban említettük, az áramlási sebesség maximális, ha a szelep teljesen nyitva van, és nulla, ha a szelep teljesen le van zárva. E két szélsőség között az áramlási sebesség arányos a szelepnyílás tényleges keresztmetszetével. A tényleges keresztmetszeti területet a szelepcsatorna helyzete és a szeleptest alakja határozza meg.
Például, ha a szelep részben nyitva van, a lemez korlátozást hoz létre az áramlási útvonalon, csökkentve a tényleges keresztmetszeti területet és ezáltal az áramlási sebességet. A korlátozás mértéke a tárcsa szögétől függ az áramlási irányhoz viszonyítva. Egy kisebb szög (a teljesen nyitotthoz közelebb) nagyobb, tényleges keresztmetszeti területet és nagyobb áramlási sebességet eredményez, míg a nagyobb szög (a teljesen zárthoz közelebb) kisebb, effektív keresztmetszeti területet és alacsonyabb áramlási sebességet eredményez.
2. Nyomáscsökkenés
A szelep helyzetének egy másik fontos hatása az áramlásra a szelepen átmenő nyomásesés. A nyomásesés a nyomáskülönbség a szelep upstream és downstream oldala között. Ha a szelep teljesen nyitva van, a nyomásesés minimális, mivel az áramlási út viszonylag korlátlan. A szelep bezárásakor azonban a nyomásesés növekszik a szelepcsatorna által okozott megnövekedett áramlási ellenállás miatt.
A PVC pillangószelep nyomásacsökkenését számos tényező befolyásolja, beleértve a szelep méretét, a szelep helyzetét, az áramlási sebességet és a folyadék tulajdonságait. Általában a nyomásesés növekszik a szelepnyílás csökkenésével és az áramlási sebesség növekedésével. A túlzott nyomásesés energiaveszteségekhez, csökkent rendszer hatékonyságához, valamint a szelep és más alkatrészek potenciális károsodásához vezethet.
3. áramlási turbulencia
A szelep helyzete befolyásolja a szelepen belüli áramlási turbulenciát és a lefelé irányuló csőben. A turbulencia a folyadékrészecskék szabálytalan és kaotikus mozgása, amelyek zajt, rezgést és eróziót okozhatnak. Ha a szelep teljesen nyitva van, az áramlás viszonylag lamináris (sima és rendezett), ami minimális turbulenciát eredményez. A szelep bezárásakor azonban az áramlás turbulensebbé válik, mivel az áramlás elválasztja a szeleptárcsót, valamint az örvények és örvények képződése.
A turbulencia mértéke a szelep helyzetétől, az áramlási sebességtől és a szelep kialakításától függ. Egyes alkalmazásokban, például a csiszolófolyadékokat szállító csővezetékekben, a túlzott turbulencia a szelep tárcsa és a csőfalak jelentős erózióját okozhatja, ami a szelep és a rendszer korai meghibásodásához vezethet.
Gyakorlati következmények és alkalmazások
1. áramlási szabályozás
Az áramlási sebesség szabályozásának képessége a szelep helyzetének beállításával ideálissá teszi a PVC pillangószelepeket olyan alkalmazásokhoz, ahol pontos áramlási szabályozás szükséges. Például a vízkezelő üzemekben a PVC pillangószelepeket használják a víz áramlásának szabályozására különféle kezelési folyamatokon keresztül, például szűrés, fertőtlenítés és ülepedés. A szeleppozíció beállításával a kezelők biztosíthatják, hogy a megfelelő vízmennyiség az egyes folyamatokon átfolyjon, optimalizálva a kezelési hatékonyságot és a vízminőséget.
2. Be-/kikapcsoló vezérlés
Az áramlási szabályozás mellett a PVC pillangószelepeket is használják a be- és kikapcsolási szabályozáshoz. Ha a szelep teljesen nyitva van, lehetővé teszi a folyadék szabadon áramlását a csőn, és amikor a szelep teljesen le van zárva, akkor teljesen leállítja az áramlást. Ez lehetővé teszi a PVC pillangószelepeket olyan alkalmazásokhoz, ahol egyszerű és megbízható be- és kikapcsolási vezérlésre van szükség, például az öntözőrendszerekben, ahol a szelep felhasználható a vízellátás be- és kikapcsolásához.
3. Elkülönítés
A PVC pillangószelepek izolációs célokra is használhatók. A csővezeték -rendszerben az izoláló szelepeket használják a csővezeték egy szakaszának izolálására karbantartás, javítás vagy ellenőrzés céljából. Az elszigetelő szelep bezárásával a folyadék áramlása az izolált szakaszba megállítható, lehetővé téve a karbantartási munkák biztonságos elvégzését. A PVC pillangószelepeket gyakran használják elszigetelő szelepekként a gyors zárási idő és a megbízható tömítési teljesítmény miatt.
Valós példák
A szelep helyzetének az áramlásra gyakorolt gyakorlati hatásainak szemléltetése érdekében nézzük meg néhány valós példát.
1. Vegyi feldolgozó üzem
Egy vegyi feldolgozó üzemben a PVC pillangószelepeket használják a különféle vegyi anyagok áramlásának szabályozására a termelési folyamat különböző szakaszaiban. Például egy reakció edényben PVC pillangószelepet használnak a reagensek áramlásának ellenőrzésére az edénybe. A szelep helyzetének beállításával a kezelő szabályozhatja a reakció sebességét, és gondoskodhat arról, hogy a reakció a kívánt sebességgel folyjon.
2. HVAC rendszer
Egy HVAC (fűtés, szellőzés és légkondicionáló) rendszerben a PVC pillangószelepeket használják a levegő vagy a víz áramlásának szabályozására a rendszeren keresztül. Például egy hűtött vízrendszerben egy PVC pillangószelepet használnak a hűtött víz áramlásának szabályozására a légkezelő egységekbe. A szelep helyzetének beállításával a kezelő szabályozhatja az épület levegő hőmérsékletét és páratartalmát, biztosítva a kényelmes és egészséges beltéri környezetet.
3. vízelosztó rendszer
A vízelosztó rendszerben a PVC pillangószelepeket használják a víz áramlásának a csöveken keresztüli szabályozására. Például egy vízfőkben egy PVC pillangószelepet használnak a víz áramlásának szabályozására a különböző környékekre vagy kerületekre. A szelep helyzetének beállításával a vízhasználat biztosítja, hogy a víz egyenletesen és hatékonyan oszlik meg a rendszerben.
Következtetés
Összegezve, a szelep helyzete jelentősen befolyásolja a PVC pillangószelepen átmenő áramlást. A szelep helyzetének beállításával a kezelők szabályozhatják az áramlási sebességet, a nyomásesést és az áramlási turbulenciát, amelyek nélkülözhetetlenek a folyadékrendszerek hatékony működéséhez. A PVC pillangószelepeket széles körben használják a különféle iparágakban az áramlásszabályozás, a be- és kikapcsolási szabályozás és az elszigeteltség céljából, egyszerű kialakításuknak, megbízható teljesítményüknek és költséghatékonyságuknak köszönhetően.

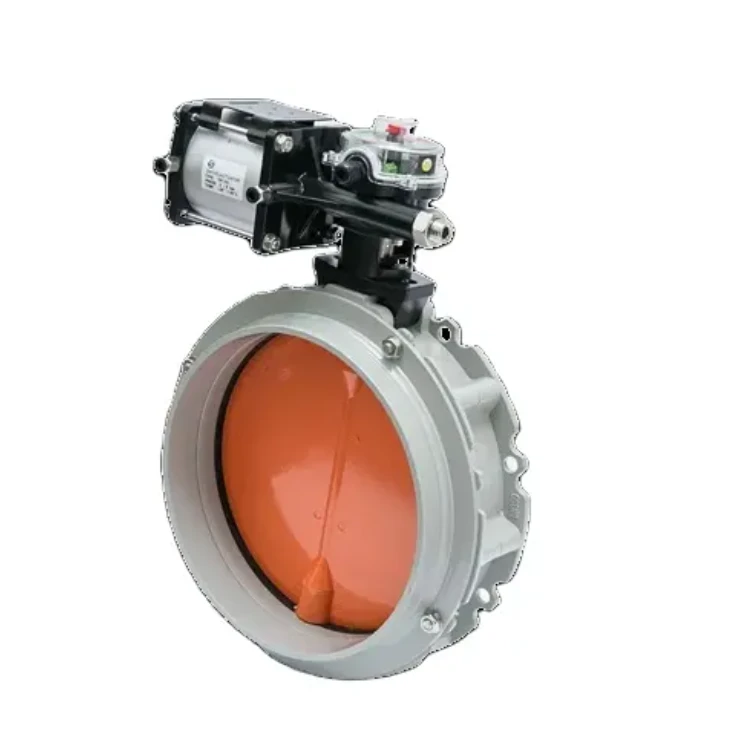

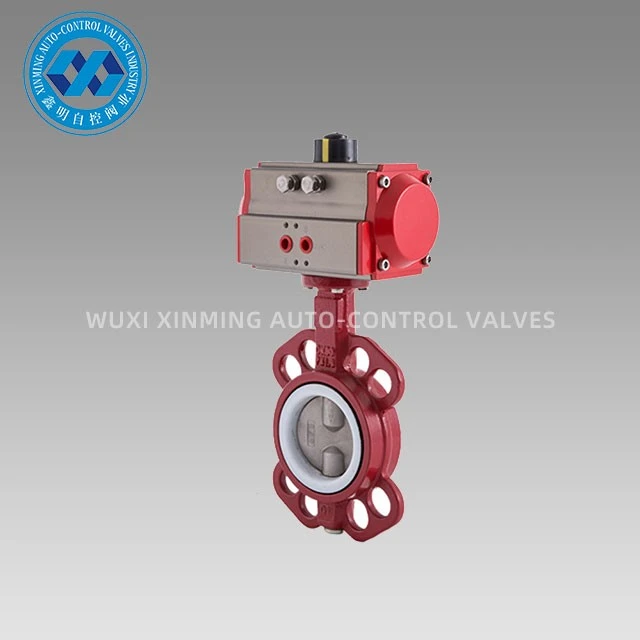

Ha kiváló minőségű PVC pillangószelepeket keres az alkalmazásához, széles termékkínálatot kínálunk, beleértvePenumatikus működtető gömbölyű vas ostya pillangószelep,Pneumatikus por alumínium pillangószelep, ésPVC pillangószelep pneumatikus működtetővel- Szelepeinket úgy terveztük és gyártottuk, hogy megfeleljenek a legmagasabb minőségi és teljesítményű előírásoknak, biztosítva a megbízható működést és a hosszú élettartamot.
Felkérjük Önt, hogy vegye fel velünk a kapcsolatot, hogy megvitassa az Ön konkrét követelményeit, és vizsgálja meg, hogy a PVC pillangószelepeink hogyan tudják megfelelni az Ön igényeinek. Tapasztalt értékesítési csapatunk készen áll a termékválasztás, a műszaki támogatás és a beszerzési tanácsadás segítésére. Dolgozzunk együtt a rendszer hatékony és megbízható áramlási szabályozásának elérése érdekében.
Referenciák
- Miller, RW (1996). Folyamatmérésmérnöki kézikönyv. McGraw-Hill.
- Streeter, VL és Wylie, EB (1981). Folyadékmechanika. McGraw-Hill.
- Idelchik, IE (1994). A hidraulikus ellenállás kézikönyve. CRC Press.
