Mint a pillangószelepek tapasztalt szállítója, megértem annak kritikus fontosságát, hogy minden alkatrész megfelelő működését biztosítsa az alapvető ipari eszközökön belül. Az egyik ilyen kritikus komponens a szelep szár, amely kulcsszerepet játszik a pillangószelep működésében és hosszú élettartamában. Ebben a blogbejegyzésben végigvezeti Önt a szelep szárának kopásának ellenőrzésének folyamatán, amely olyan feladat, amely segít megelőzni a költséges bontást, és biztosíthatja a szeleprendszerek folyamatos hatékonyságát.
Megérteni a szelep szárának szerepét egy pillangószelepben
Mielőtt belemerülne az ellenőrzési folyamatba, elengedhetetlen a szelepszár funkciójának megértése. Egy pillangószelepben a szár összeköti a szelepmozgatót a koronghoz, lehetővé téve, hogy a tárcsa a szeleptestben forogjon, hogy szabályozza a folyadék áramlását. A szárnak a működés közben ellenállnia kell a jelentős erőknek, beleértve a szelepmozgató nyomatékát és a folyadék nyomását. Az idő múlásával ezek az erők kopást okozhatnak a száron, ami csökkent teljesítményt, szivárgást és akár teljes szelep meghibásodását is eredményezheti.
Felkészülés az ellenőrzésre
Mielőtt megkezdené a szelep szárának ellenőrzését, elengedhetetlen a szükséges biztonsági óvintézkedések megtétele. Győződjön meg arról, hogy a szelep zárt helyzetben van, és hogy a rendszer le van nyomva. Ha a szelep élő rendszerben van, kövesse az összes megfelelő lezárási/címkézési eljárást a véletlenszerű működés megakadályozása érdekében.
Szüksége lesz néhány alapvető eszközre az ellenőrzéshez, beleértve egy zseblámpát, egy féknyerőt, egy érzelmi mérőt és egy nagyítóját. Ezek az eszközök segítenek megvizsgálni a szárra a kopás jeleit, és pontosan megmérik annak méretét.
Vizuális ellenőrzés
A szelep szárának kopásának első lépése a vizuális ellenőrzés. Használjon egy zseblámpát a szár megvilágításához, és keresse meg a sérülések, például karcolások, becsapások vagy korrózió nyilvánvaló jeleit. Figyeljen arra a területre, ahol a szár érintkezik a szeleptesthez és a szelepmozgatóhoz, mivel ezek a legvalószínűbb helyek a kopáshoz.
Ha észreveszi a sérülés jeleit, elengedhetetlen az ok meghatározása. A karcolásokat és a beceneveket a szelepbe belépő idegen tárgyak okozhatják, míg a korrózió a szigorú vegyi anyagok vagy nedvességkeverés következménye lehet. A kár okának azonosítása segíthet lépéseket tenni annak megakadályozására, hogy a jövőben megismétlődjön.
A szár átmérőjének mérése
Miután befejezte a vizuális ellenőrzést, használjon egy féknyerőt a szár átmérőjének mérésére a hossza több pontján. Hasonlítsa össze ezeket a méréseket a gyártó specifikációival annak meghatározására, hogy a szár az elfogadható határokon túlmutat -e.
A kopott szár általában kisebb átmérőjű, mint az eredeti specifikáció. Ha a szár átmérője a minimális megengedett határ alatt van, akkor azt a szelep megfelelő működésének biztosítása érdekében ki kell cserélni.
A játék ellenőrzése
A szelep szárának ellenőrzésének másik fontos szempontja a játék vagy a lazulás ellenőrzése. Használjon egy érzelmi mérőt, hogy megmérje a szár és a szeleptest vagy a szelepmozgató közötti távolságot. A túlzott játék jelezheti a szár kopását vagy a párosító alkatrészeket, ami csökkenti a szelep teljesítményét és a megnövekedett szivárgást.
Ha úgy találja, hogy a STEM -ben túlzott játék van, akkor fontos meghatározni az okot. Ennek oka lehet a szár viselése, vagy a szeleptestben vagy a szelepmozgatóban lévő kopott csapágyak vagy perselyek okozhatják. Mindkét esetben a kopott alkatrészeket ki kell cserélni a szelep megfelelő működésének visszaállításához.
A szár tömítéseinek ellenőrzése
A szár tömítései a szelep másik kritikus alkotóeleme, amelyet a kopás befolyásolhat. Vizsgálja meg a szár tömítéseit, hogy vannak -e sérülések vagy romlások, például repedések, könnyek vagy túlzott kopás. A sérült szár tömítés lehetővé teszi a folyadék számára, hogy kiszivárogjon a száron, ami csökkent a szelep teljesítményéhez és a potenciális biztonsági veszélyekhez.
Ha észreveszi a szár tömítéseinek károsodásának jeleit, akkor azokat ki kell cserélni. A szár tömítéseinek cseréjekor fontos, hogy a megfelelő illesztés és a szivárgás megakadályozása érdekében használja a megfelelő típusú és méretű tömítést.
A szelepmozgató kapcsolat értékelése
A szelep szár és a szelepmozgató közötti kapcsolat szintén fontos terület a vizsgálathoz. Ellenőrizze a működtető csatlakozását, hogy vannak -e kopási jelek, például laza csavarok vagy kopott kapcsoló alkatrészek. A laza vagy kopott működtető csatlakozás miatt a szelep hibás vagy egyáltalán nem működik.
Ha úgy találja, hogy a szelepmozgató kapcsolat laza vagy kopott, akkor azt szükség szerint meg kell szorítani vagy ki kell cserélni. Ügyeljen arra, hogy kövesse a gyártó utasításait, amikor a működtető csatlakozáshoz beállításokat vagy pótlásokat végez.
Mikor kell cserélni a szelep szárát
Ha úgy találja, hogy a szelepszár az elfogadható határokon túl viselkedik, vagy ha jelentős károk jeleit mutatja, akkor azt ki kell cserélni. A szelep szárának cseréje összetett folyamat lehet, ezért fontos, hogy gondosan kövesse a gyártó utasításait.
Bizonyos esetekben szükség lehet a szelep más alkatrészeinek, például a csapágyak, perselyek vagy szár tömítések cseréjére, a szárral egyidejűleg. Ez elősegítheti a szelep megfelelő működését és megakadályozhatja a jövőbeli problémákat.
Megelőző karbantartás
A rendszeres megelőző karbantartás kulcsa a pillangószelepek hosszú távú teljesítményének és megbízhatóságának biztosításához. A szelep szárának kopásának ellenőrzése mellett fontos, hogy más karbantartási feladatok elvégzése, például a mozgó alkatrészek kenése, a szeleptest károsodásának ellenőrzése és a szelepmozgató tesztelése.
A rendszeres karbantartási ütemterv betartásával azonosíthatja és kezelheti a lehetséges problémákat, mielőtt azok jelentős problémákká válnak, ami elősegítheti a szelepek élettartamát és csökkentheti az állásidőt.
Következtetés
A szelep szárának kopásának ellenőrzése nélkülözhetetlen része a pillangószelep megfelelő működésének fenntartásához. A blogbejegyzésben vázolt lépések betartásával azonosíthatja és kezelheti a kopás vagy kár jeleit, mielőtt azok költséges bontáshoz vagy biztonsági veszélyhez vezetnek.

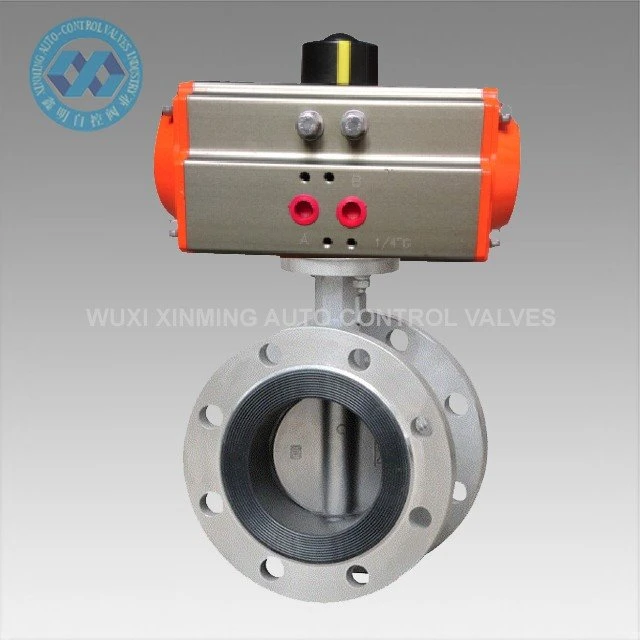

Cégünkben a kiváló minőségű pillangószelepek széles skáláját kínáljuk, beleértveMűködtető pneumatikus EPDM karima pillangószelep,Karima pillangószelep, ésRozsdamentes acél SS304 316l pneumatikus pillangószelep pillangószelep- Szelepeinket a legmagasabb színvonal szerint terveztük és gyártjuk, biztosítva a megbízható teljesítményt és a hosszú élettartamot.
Ha bármilyen kérdése van a szelep szárának kopásának ellenőrzésével kapcsolatban, vagy ha érdekel egy pillangószelep vásárlása, kérjük, ne habozzon kapcsolatba lépni velünk. Szakértői csoportunk mindig rendelkezésre áll, hogy biztosítsa a szükséges információkat és támogatást.
Referenciák
- Az Amerikai Szelepgyártók Szövetsége (VMAA). Szelep kézikönyv.
- ASME B16.34 - Szelepek - karimás, menetes és hegesztési vég.
- API 609 - pillangószelepek, dupla karimás, ferde - típus és ostya - típus.
