A füles pillangószelep függőleges csővezetékbe szerelése gondos tervezést és kivitelezést igénylő feladat. A füles pillangószelepek megbízható szállítójaként széles körű tapasztalattal rendelkezünk ezen a területen, és azért vagyunk itt, hogy végigvezetjük Önt a folyamaton. Ebben a blogbejegyzésben végigvezetjük a füles pillangószelep függőleges csővezetékbe történő felszerelésének lépésein, az előkészítéstől a végső tesztelésig.
1. lépés: Előkészítés
A telepítési folyamat megkezdése előtt össze kell gyűjtenie az összes szükséges anyagot és eszközt. Ez magában foglalja magát a füles pillangószelepet, a csővezeték alkatrészeit, tömítéseket, csavarokat, anyákat, nyomatékkulcsot, csővágót, reszelőt és minden egyéb, az Ön telepítéséhez szükséges szerszámot.
Győződjön meg arról, hogy a szelep és az összes csővezeték alkatrésze tiszta és mentes minden olyan szennyeződéstől, amely megzavarhatja a szelep felszerelését vagy működését. Ellenőrizze a szelep és a csővezeték méreteit, hogy megbizonyosodjon arról, hogy kompatibilisek. A szelepnek szorosan illeszkednie kell a csővezetékbe, és a karima furatainak megfelelően kell illeszkedniük.
2. lépés: A szelep elhelyezése
A következő lépés a szelep elhelyezése a függőleges csővezetékben. Kezdje a csővezeték elvágásával azon a helyen, ahol a szelepet felszerelik. Győződjön meg arról, hogy a vágás egyenes és tiszta, hogy biztosítsa a megfelelő tömítést. Egy reszelő segítségével simítsa ki a vágott cső széleit, hogy elkerülje a tömítések sérülését.
A szelep pozicionálásakor fontos megjegyezni, hogy a füles pillangószelepeket függőleges helyzetben, vízszintes szárral szerelték fel. Ez lehetővé teszi a megfelelő áramlásszabályozást és a szelep könnyű működtetését. Helyezze a szelepet a csővezeték két része közé, ügyelve arra, hogy a szelep karimája egy vonalban legyen a csőkarimákkal.
3. lépés: A tömítések beszerelése
A tömítések kulcsfontosságúak a szelep-cső csatlakozás szivárgásának megakadályozásához. Helyezzen egy tömítést a szelep mindkét oldalára, igazítsa a tömítésen lévő lyukakat a karima furataihoz. Győződjön meg arról, hogy a tömítés középen van, és lefedi a karima teljes felületét. Használjon jó minőségű tömítésanyagot, amely kompatibilis a csővezetékben szállított folyadékkal és az üzemi feltételekkel.
4. lépés: A szelep csavarozása
Ha a tömítések a helyükre kerültek, ideje a szelepet a csővezetékhez csavarozni. Helyezze be a csavarokat a karima furatain keresztül, ügyelve a megfelelő méretű és típusú csavarok használatára. Helyezzen egy anyát minden csavarra, és kézzel húzza meg őket, hogy a szelep a helyén maradjon.
Miután az összes csavart kézzel meghúzta, nyomatékkulccsal húzza meg a csavarokat a gyártó által javasolt nyomatékértékre. A csavarok egyenletes és megfelelő nyomatékkal történő meghúzása elengedhetetlen a megfelelő tömítéshez, valamint a szelep és a tömítések károsodásának elkerüléséhez. Ügyeljen arra, hogy a csavarok meghúzásakor csillagmintát kövessen az egyenletes nyomáseloszlás biztosítása érdekében.
5. lépés: A működtető csatlakoztatása (ha van)

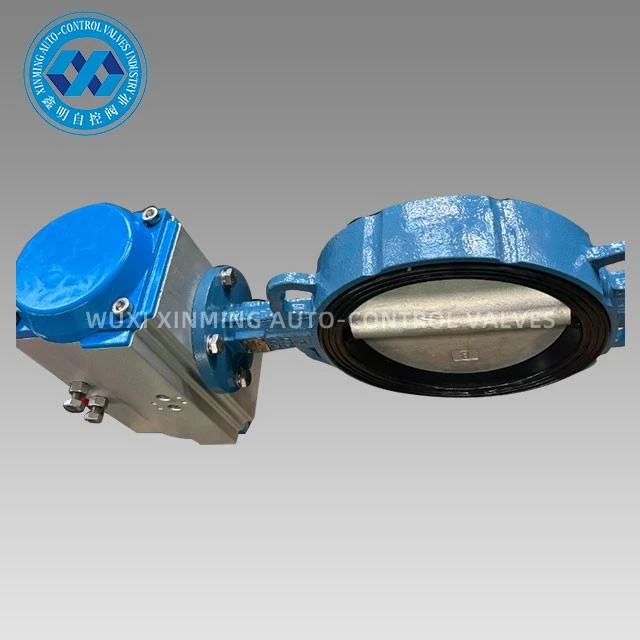

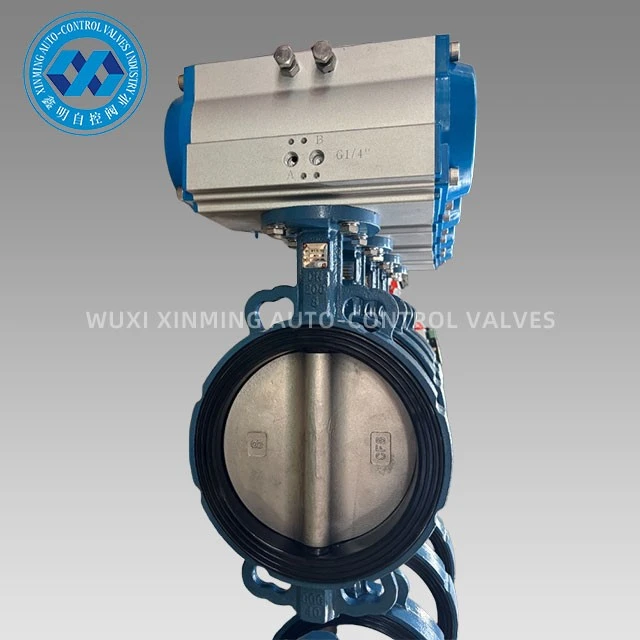

Ha az Ön füles pillangószelepe működtetővel van felszerelve, mint plPneumatikus működtetővel működtetett pillangószelep, a következő lépés az aktuátor csatlakoztatása a szelephez. Kövesse a gyártó utasításait az indítószerkezet beszereléséhez, amely általában magában foglalja az aktuátor rögzítését a szelepszárhoz és a levegőellátó vezetékek vagy elektromos vezetékek csatlakoztatását.
Győződjön meg arról, hogy a működtető szerkezet megfelelően van beállítva és rögzítve van a szelephez a zavartalan működés érdekében. Tesztelje a működtető szerkezetet, hogy megbizonyosodjon arról, hogy megfelelően nyitja és zárja a szelepet, és hogy az aktuátoron lévő helyzetjelző megegyezik a szeleptárcsa tényleges helyzetével.
6. lépés: A telepítés tesztelése
Ha a szelep be van szerelve, és az aktuátor csatlakoztatva van (ha van), itt az ideje a telepítés tesztelésének. Zárja el a szelepet, és helyezze nyomás alá a csővezetéket az üzemi nyomásra. Ellenőrizze, hogy nincs-e szivárgás a szelepkarimák, a tömítések vagy a működtetőelem csatlakozásai körül. Ha bármilyen szivárgást észlel, húzza meg jobban a csavarokat, vagy szükség szerint cserélje ki a tömítéseket.
Nyissa ki és zárja el többször a szelepet a zavartalan működés érdekében. Ellenőrizze a szelep áramlásszabályozási képességét és tömítési teljesítményét. Ha a szelep nem működik zökkenőmentesen, vagy ha bármilyen probléma van az áramlásszabályozással, ellenőrizze a szelepet és a működtető szerkezetet, hogy nincs-e mechanikai probléma vagy elmozdulás.
7. lépés: A telepítés befejezése
Miután a telepítést tesztelték és jóváhagyták, végezze el a szükséges végső beállításokat. Tisztítsa meg a telepítési területet, és távolítson el minden szerszámot vagy törmeléket. A könnyű azonosítás és a jövőbeni karbantartás érdekében címkézze fel a szelepet és a csővezetéket.
Egyéb pillangószelepek széles választékát is kínáljuk, mint plWafer higiénikus minőségű működtető pneumatikus pillangószelepésPneumatikus egészségügyi pillangószelep, amelyek különféle alkalmazásokra alkalmasak a különböző iparágakban.
