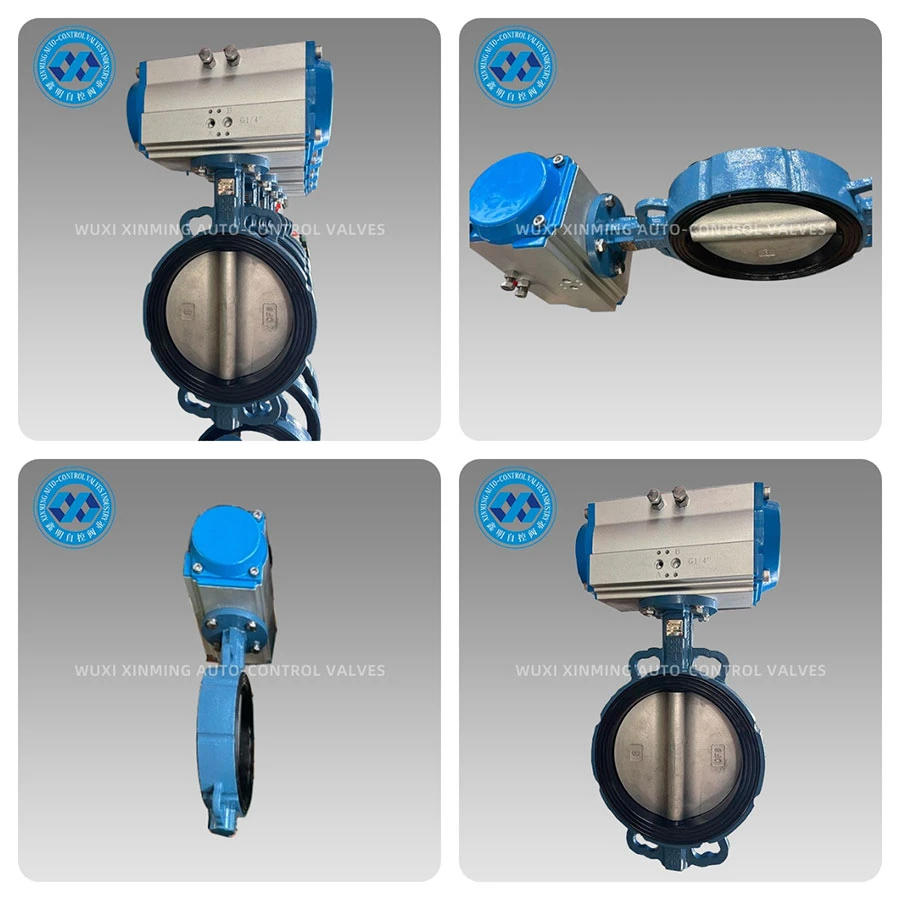

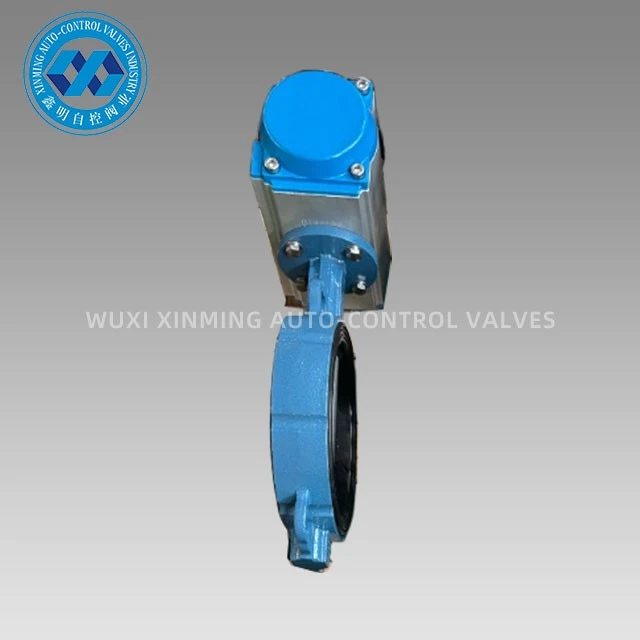

A pneumatikus működtetővel -működtetett pillangószelep egy nagy-teljesítményű középvonali/dupla excenteres pillangószelepet integrál fogasléces fogaskerék- vagy villa{2}} típusú pneumatikus működtető szerkezettel, amely gyors nyitást és zárást, valamint 0-90 fokos precíz beállítást tesz lehetővé tiszta sűrített levegővel. A szeleptest áramvonalas tárcsa alakú áramlási csatornával rendelkezik, ami rendkívül alacsony nyomásesést eredményez teljesen nyitott állapotban, és nulla buborékos tömítést zárva. Kifejezetten automatizált folyamatokhoz tervezték, és megfelel a modern ipar szigorú sebesség-, biztonság- és energiahatékonysági követelményeinek.
A termék előnyei:
Gyors nyitás és zárás
Egyszeres-hatású Legfeljebb 0,5 s, Kettős-hatású Legfeljebb 1 s, így csökken a vízkalapács és a médiapazarlás.
Nagy nyomatékú kimenet
A villaszerkezet akár 15 000 N·m nyomatékot biztosít, és könnyedén meghajtja a DN1200 nagy-átmérőjű szeleplemezeket.
Tartós tömítés-
Az EPDM/PTFE kompozit gumi bélés 500 000 ciklus után is nulla szivárgást biztosít az ANSI Class VI szerint.
Tűzálló és antisztatikus{0}}
Megfelel az API 607 és ISO 10497 szabványoknak, alkalmas gyúlékony gázokhoz és poros környezetekhez.
Moduláris csatlakozás
A működtető és a szeleptest ISO 5211 szabványú karimákat használ; Az elektromos/hidraulikus hajtóművek helyszíni cseréje mindössze 10 percet vesz igénybe.
Jelentős energiamegtakarítás
A levegővel{0}}meghajtott energiafogyasztás csak az 1/3-a az azonos specifikációjú elektromos működtetőkének; rugós visszaállítás a levegőforrás meghibásodása esetén elérhető, biztosítva a biztonságos pozíciót.
Műszaki adatok:
Átmérő: DN40-DN1200 (1½"-48")
Nyomás: PN6-PN100 / 125-600 osztály
Hőmérséklet: -40 fok ~+200 fok (alacsony-hőmérséklet típusa -60 fok , magas hőmérséklet típusa +450 fok )
Szelepház: gömbgrafitos öntöttvas, WCB, CF8, CF8M, duplex acél, alumínium bronz
Szeleplemez: CF8, CF8M, nylon bevonat, Hastelloy
Persely: EPDM, NBR, PTFE, FKM, szilikongumi
Működtetőszerkezet: Kettős-működésű/rugós visszavezetés, IP66/IP67 védelem, opcionális robbanásbiztos-Ex d IIB T6
Csatlakozás: ostya, fül, karima, ANSI/JIS/DIN
Szivárgási arány: ANSI VI. osztály / nulla buborékszint
Minőségellenőrzés:
→ Kettős anyagvizsgálat: spektrális elemzés és alacsony{0}}hőmérsékletű sokkteszt
→ Egyszeri-megmunkálás öt-tengelyes megmunkáló központon, kerekítés 0,02 mm vagy annál kisebb
→ 100% 1,5x PN ház szilárdsági teszt + 1.1x alacsony nyomású-nyomásos légtömörségi teszt
→ Működtető löket kalibráció lézeres nyomkövetővel, linearitási jelentés 5 évig archiválva
→ Harmadik-fél API 6D, CE, ISO 9001 auditok, a szállítmányhoz mellékelt eredeti jelentések
Csomagolás és szállítás:
Csomagolás és szállítás: A szeleptestet és a szelepmozgatót VCI rozsdagátló{0}}fóliával burkolták, a külső doboz pedig öt réteg megerősített hullámkartonból készült; fa raklapokkal és műanyag acél hevederekkel rögzítve, alkalmas tengeri szállításra -50 foktól +70 fokig. A szállítási jel tartalmazza a projekt számát és a QR-kódot; olvassa be a kódot a garancialevél és a tesztvideó letöltéséhez.
-Értékesítés utáni szolgáltatás:
• 18 hónapos garanciaidő, gyártási hibák esetén ingyenes csere.
• Belföldi 24-órás válasz, 72 órás helyszíni érkezés; tengerentúlon 48 órás videodiagnosztika, pótalkatrészek közvetlenül a DHL-en keresztül szállítva.
• Életciklus rekord: a sebezhető alkatrészek listája, karbantartási videók, online képzés.
• Éves ellenőrzéseket és teljesítmény-kalibrálást biztosít a szelepek stabil működésének biztosítása érdekében 10+ évig.
Erősségünk: az 1998-ban alapított WUXI XINMING AUTO{0}}CONTROL VALVES INDUSTRY CO., LTD. területe 38 000 ㎡, éves gyártási kapacitása pedig 120 000 pneumatikus hajtóművel{8}}működtetett pillangószelep és kapcsolódó szelepmozgató. A DMG Németország és a MAZAK Japan megmunkáló központjaival, valamint egy API 6D folyadéklaboratóriummal K+F csapatunk 26 főből áll, és 42 szabadalommal rendelkezik. Termékeinket 56 országba exportálják, szelepmegoldásokat kínálva olyan globális projektekhez, mint a Shell, BASF és Sinopec. Válassza a XINMING-et, válassza a megbízhatóságot és a hatékonyságot!
