Szia! Mágnesszelep-beszállítóként saját bőrömön tapasztaltam, milyen döntő fontosságú a megfelelő tekercs kiválasztása a mágnesszelephez. Nem csak arról van szó, hogy egy régi tekercset oda kell csapni; ronthatja vagy megzavarhatja a szelep teljesítményét. Tehát nézzük meg, hogyan választhatja ki a tökéletes tekercset mágnesszelepéhez.
A mágnesszelep-tekercsek alapjainak megismerése
Először is beszéljünk arról, hogy valójában mit is csinál egy mágnesszelep tekercs. A mágnesszelep tekercs egy elektromechanikus eszköz, amely az elektromos energiát mechanikai energiává alakítja. Amikor az elektromos áram áthalad a tekercsen, mágneses mezőt hoz létre. Ez a mágneses mező ezután egy dugattyút mozgat a szelep belsejében, amely kinyitja vagy bezárja a szelepet, hogy szabályozza a folyadék vagy gáz áramlását.
Különböző típusú tekercsek állnak rendelkezésre, és a leggyakoribbak az AC (váltóáram) és DC (egyenáramú) tekercsek. A váltakozó áramú tekercseket jellemzően olyan alkalmazásokban használják, ahol a tápellátás váltóáramú, mint a legtöbb ipari környezetben. Nagy indítónyomatékukról ismertek, ami azt jelenti, hogy gyorsan mozgatják a dugattyút a szelep nyitásához vagy zárásához. Másrészt az egyenáramú tekercseket akkor használják, ha rendelkezésre áll egyenáramú tápegység. Energiahatékonyabbak és kevesebb hőt termelnek a váltakozó áramú tekercsekhez képest.
Tényezők, amelyeket figyelembe kell venni a tekercs kiválasztásakor
Feszültség
Az egyik legfontosabb figyelembe veendő tényező a tekercs feszültsége. Győződjön meg arról, hogy a tekercs feszültsége megegyezik az alkalmazás tápellátásával. Ha a feszültség túl alacsony, előfordulhat, hogy a tekercs nem generál elegendő mágneses erőt a szelep megfelelő működéséhez. Ezzel szemben, ha a feszültség túl magas, az túlmelegítheti a tekercset, és kiéghet.
Például, ha a tápegysége 24 V DC, válasszon egy 24 V-os névleges DC tekercset. Mindig célszerű megkettőzni – vásárlás előtt ellenőrizze a rendszer feszültségigényét.
Hőmérséklet minősítés
A tekercs hőmérsékleti besorolása is döntő jelentőségű. A különböző környezetekben eltérő hőmérsékleti tartományok vannak, és a tekercsnek képesnek kell lennie arra, hogy ellenálljon ezeknek a hőmérsékleteknek anélkül, hogy elveszítené a teljesítményét. Például egy magas hőmérsékletű ipari környezetben szüksége lesz egy magas hőmérsékletű tekercsre. Ha alacsony hőmérsékletű tekercset használ forró környezetben, az gyorsan lebomolhat, és a szelep meghibásodásához vezethet.
Üzemi ciklus
A munkaciklus azt az időt jelenti, ameddig a tekercs feszültség alatt van a teljes időhöz képest. Különféle típusú munkaciklusok léteznek, például folyamatos, szakaszos és rövid idejű üzem. A folyamatos terhelésű tekercset úgy tervezték, hogy folyamatosan feszültség alatt legyen, míg a szakaszos terhelésű tekercset egy bizonyos ideig feszültség alá lehet helyezni, majd kikapcsolni.
Ha nem megfelelő működési ciklusú tekercset választ, az túlmelegedhet és meghibásodhat. Például egy rövid ideig tartó terhelésű tekercs folyamatos működéshez való használata túlmelegedést és végül meghibásodást okozhat.
Szigetelési osztály
A tekercs szigetelési osztálya határozza meg a tekercs elektromos meghibásodásának ellenálló képességét. A magasabb szigetelési osztályok több feszültséget és hőt tudnak kezelni tönkremenetel nélkül. A tekercs kiválasztásakor vegye figyelembe az elektromos környezetet, amelyben működni fog. Magas feszültségű vagy magas hőmérsékletű környezetben magasabb szigetelési osztályú tekercs használata javasolt.
Tekercsek anyagai és felépítése
A tekercs felépítéséhez használt anyagok is befolyásolhatják annak teljesítményét. A tekercselés leggyakoribb anyaga a réz és az alumínium. A réz jobb elektromos vezető, mint az alumínium, ami azt jelenti, hogy hatékonyabban képes elektromos energiát továbbítani. A réz azonban drágább is.
A szigetelőanyag is fontos. A jó szigetelés megakadályozza a rövidzárlatokat és javítja a tekercs élettartamát. Egyes tekercsek epoxigyantát vagy más típusú szigetelőanyagot használnak a tekercs védelmére.
Kompatibilitás a mágnesszeleppel
Elengedhetetlen annak biztosítása, hogy a tekercs kompatibilis-e a mágnesszeleppel. A különböző szelepek különböző méretűek és kialakításúak, és a tekercsnek megfelelően kell illeszkednie. A tekercs felszerelési stílusának meg kell egyeznie a szelep felszerelési követelményeivel.
Például egyes szelepek menetes csatlakozással rendelkeznek a tekercshez, míg mások pattintható vagy karimás kivitelűek. A tekercs kiválasztása előtt győződjön meg arról, hogy ismeri a szelep műszaki adatait.
Alkalmazás – Speciális szempontok
Az alkalmazás, amelyben a mágnesszelepet használni fogják, szintén nagy szerepet játszik a tekercs kiválasztásában. Nézzünk meg néhány gyakori alkalmazást:
Ipari automatizálás

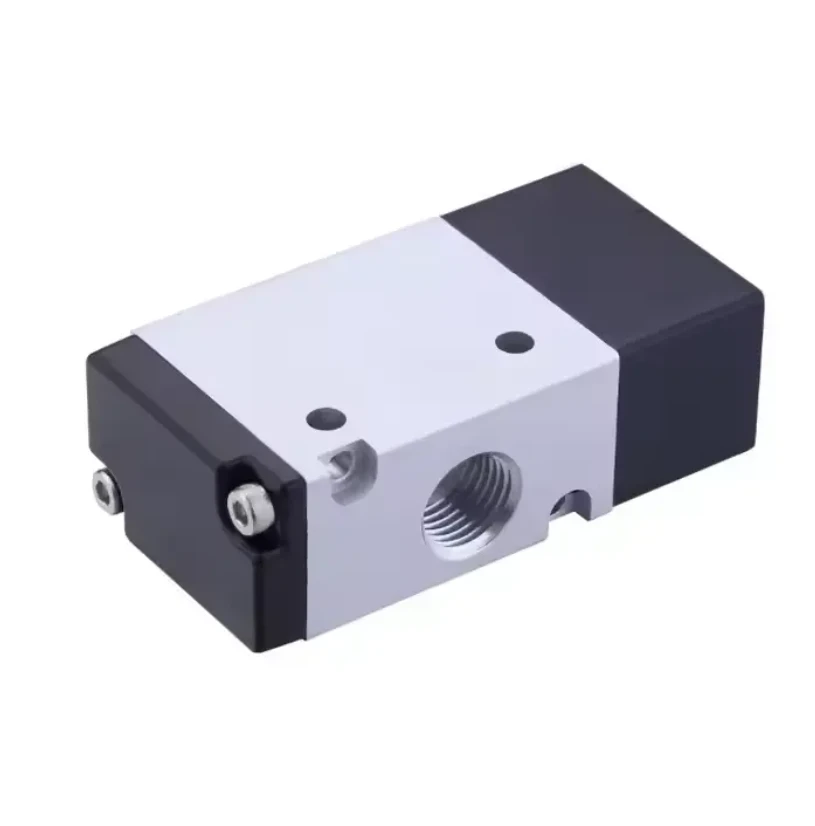

Az ipari automatizálásban mágnesszelepeket használnak a folyadékok és gázok áramlásának szabályozására különböző folyamatokban. Olyan alkalmazásokhoz, mint plIpari automatizálás pneumatikus levegőszabályozó működtető mágnesszelep, szüksége lesz egy tekercsre, amely képes kezelni a nagyfrekvenciás működést. Ezeknek a tekercseknek gyors válaszidővel kell rendelkezniük, hogy biztosítsák a szelep gyors nyitását és zárását, ami kulcsfontosságú a hatékony automatizálási folyamatokhoz.
Pneumatikus rendszerek
A pneumatikus rendszerek működéséhez sűrített levegőt használnak. A pneumatikus rendszerek mágnesszelepei gyakran olyan tekercseket igényelnek, amelyek képesek együttműködni a sűrített levegő nyomásával és áramlási sebességével. ANagy teljesítményű kétállású ötutas pneumatikus mágnesszelep elektromos tekercsselszükség lehet egy tekercsre, amely elegendő erőt tud generálni a légnyomás leküzdéséhez és a szelep dugattyújának egyenletes mozgatásához.
Műszerek és vezérlés
A műszerezési és vezérlési alkalmazásokban a precizitás kulcsfontosságú. Szelepek, mint aYT1000L 4~20mA elektromos/pneumatikus szeleppozicionálóolyan tekercsekre van szükség, amelyek pontos és stabil működést biztosítanak. A tekercsnek képesnek kell lennie pontosan reagálni a vezérlőjelekre, hogy biztosítsa a szelep megfelelő helyzetét.
Tesztelés és minőségbiztosítás
Mielőtt új tekercset telepítene, célszerű tesztelni. Multiméterrel ellenőrizheti a tekercs ellenállását. Az ellenállás értékének meg kell egyeznie a gyártó által megadott specifikációkkal. Ha az ellenállás túl magas vagy túl alacsony, az a tekercs problémájára utalhat.
Keressen olyan tekercseket is, amelyek minőségi tanúsítvánnyal rendelkeznek. A jó hírű gyártók tekercseiket tesztelni fogják, és tanúsítják, hogy megfelelnek az ipari szabványoknak. Ez extra szintű bizalmat ad a termék teljesítményében és megbízhatóságában.
Következtetés
A mágnesszelep megfelelő tekercsének kiválasztása sokrétű folyamat. Figyelembe kell vennie az olyan tényezőket, mint a feszültség, a hőmérséklet, a terhelhetőség, a szigetelési osztály, az anyagok, a kompatibilitás és az alkalmazás - specifikus követelmények. Ha időt szán ezeknek a tényezőknek a megértésére és kutatására, akkor biztos lehet benne, hogy olyan tekercset választ, amely optimális teljesítményt és hosszú élettartamot biztosít a mágnesszelep számára.
Ha mágnesszelepet keres, vagy segítségre van szüksége a megfelelő tekercs kiválasztásához, ne habozzon, lépjen kapcsolatba velünk. Azért vagyunk itt, hogy segítsünk Önnek megtalálni a tökéletes megoldást az Ön igényeinek. Akár kis léptékű projekten, akár nagyszabású ipari alkalmazáson dolgozik, nálunk megvan az Ön igényeinek megfelelő szakértelem és termékeink. Lépjen kapcsolatba velünk még ma a beszerzési folyamat elindításához, és dolgozzunk együtt rendszere zökkenőmentes üzembe helyezéséhez.
Hivatkozások
- Különböző iparági szakértők által készített "Szolenoid Valve Handbook".
- Mágnesszelepekre és tekercsekre vonatkozó gyártói specifikációk és műszaki dokumentumok
