Amikor az ipari automatizálási és vezérlőrendszerekről van szó, a pneumatikus hajtóművek döntő szerepet játszanak. Ezek olyan eszközök, amelyek a sűrített levegő energiáját mechanikus mozgássá alakítják, és két fő típusuk van: forgó és lineáris. Pneumatikus hajtóművek beszállítójaként gyakran találkozom olyan ügyfelekkel, akik bizonytalanok abban, hogy pneumatikus forgómozgatót vagy lineáris állítóművet válasszanak-e konkrét alkalmazási területeikhez. Ebben a blogbejegyzésben kitérek azokra a tényezőkre, amelyeket figyelembe kell vennie a döntés meghozatalakor.
Az alapok megértése: Rotary vs. lineáris aktuátorok
Mielőtt a kiválasztási folyamatot megvitatnánk, alapvetően fontos megérteni a pneumatikus forgó- és lineáris működtetők közötti alapvető különbségeket.
A pneumatikus forgómozgatót úgy tervezték, hogy forgó vagy szöges mozgást hozzon létre. Általában egy adott szögben forog, általában 90 fokban vagy 180 fokban, bár más szögek is rendelkezésre állnak. A forgó működtetők ideálisak olyan alkalmazásokhoz, ahol forgató vagy csavaró mozgásra van szükség, például szelepek nyitására és zárására, szállítószalag-rendszerek működtetésére vagy forgó munkadarabokra a gyártási folyamatokban.
Másrészt a pneumatikus lineáris működtető egyenes vagy lineáris mozgást generál. Egyetlen tengelyen mozog, akár tol, akár húz egy tárgyat. A lineáris aktuátorokat általában olyan alkalmazásokban használják, ahol lineáris elmozdulásra van szükség, például terhek emelésére, tolására vagy húzására, az alkatrészek helyzetének beállítására vagy a tolattyúk és kapuk mozgásának szabályozására.
Tényezők, amelyeket figyelembe kell venni a forgó és a lineáris működtetők közötti választáskor
1. Mozgási követelmények

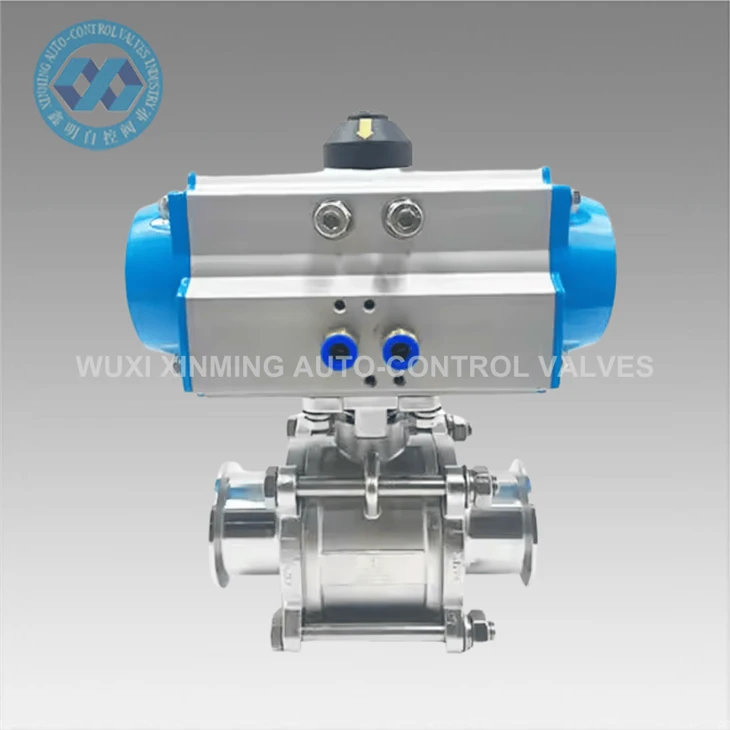

A legkritikusabb tényező a forgó és a lineáris aktuátor közötti választás során az alkalmazáshoz szükséges mozgás típusa. Ha a feladat egy tárgy elforgatásával jár, a forgó működtető a kézenfekvő választás. Például egy olyan folyamatban, ahol meg kell nyitnia és be kell zárnia aEgészségügyi rozsdamentes acél 304 316 golyóscsap, egy forgó működtető biztosítja a szükséges 90 fokos elfordulást a folyadékok áramlásának szabályozásához.
Ezzel szemben, ha az alkalmazás egyenes vonalú mozgást igényel, a lineáris működtető szerkezet megfelelőbb. Például egy csomagológépben egy lineáris működtetőelem használható a termékek szállítószalagra való tolására vagy a tömítőmechanizmus helyzetének beállítására.
2. Terhelhetőség
Egy másik fontos szempont az aktuátor teherbírása. Mind a forgó, mind a lineáris hajtóművek különböző méretekben és konfigurációkban kaphatók, mindegyik saját teherbíró képességgel rendelkezik.
A forgó hajtóműveket általában az általuk generált nyomaték alapján minősítik. A nyomaték az a forgási erő, amely egy tárgyat egy tengely körül forog. A forgó hajtómű kiválasztásakor ügyelni kell arra, hogy az elegendő nyomatékot tudjon generálni a terhelés ellenállásának leküzdéséhez és a szükséges forgás végrehajtásához.
Ezzel szemben a lineáris hajtóműveket a lineáris irányban kifejteni képes erő alapján minősítik. Ezt az erőt fontban vagy newtonban mérik. Olyan lineáris hajtóművet kell választani, amelynek a névleges ereje elegendő a terhelés mozgatásához anélkül, hogy az aktuátort túlterhelné.
3. Sebesség és pontosság
Az alkalmazás gyorsasági és pontossági követelményei szintén jelentős szerepet játszanak az aktuátor kiválasztásában.
A forgóhajtóművek viszonylag nagy forgási sebességet tudnak elérni, így alkalmasak olyan alkalmazásokhoz, amelyek gyors mozgást igényelnek. A forgás pontossága azonban korlátozott lehet, különösen nagy sebességű alkalmazásoknál. Ha az alkalmazás precíz szögpozícionálást igényel, további visszacsatoló eszközöket vagy vezérlőrendszereket kell fontolóra vennie.
A lineáris aktuátorok precíz lineáris mozgást biztosítanak, így ideálisak a pontos pozicionálást igénylő alkalmazásokhoz. Szabályozhatók, hogy meghatározott sebességgel mozogjanak, és egy pontos helyen megálljanak. A lineáris állítóművek maximális fordulatszáma azonban általában alacsonyabb, mint a forgó hajtóműveké.
4. Helyszűke
Az alkalmazásban rendelkezésre álló hely egy másik szempont, amelyet figyelembe kell venni. A forgó hajtóművek jellemzően kompaktabb kialakításúak, különösen a hosszú löketű lineáris működtetőkhöz képest. Ha a hely korlátozott, a forgó működtető jobb választás lehet.
Ha azonban elegendő hely áll rendelkezésére, és hosszú lineáris elmozdulásra van szüksége, egy lineáris működtető szerkezet megfelelőbb lehet. A lineáris hajtóművek különböző lökethosszúságokkal tervezhetők, hogy megfeleljenek az alkalmazás speciális követelményeinek.
5. Környezeti feltételek
Szintén fontosak azok a környezeti feltételek, amelyek között az aktuátor működni fog. A pneumatikus működtetők általában robusztusak, és sokféle környezeti körülménynek ellenállnak. Egyes alkalmazások azonban olyan működtetőket igényelhetnek, amelyeket kifejezetten zord környezetben való működésre terveztek.

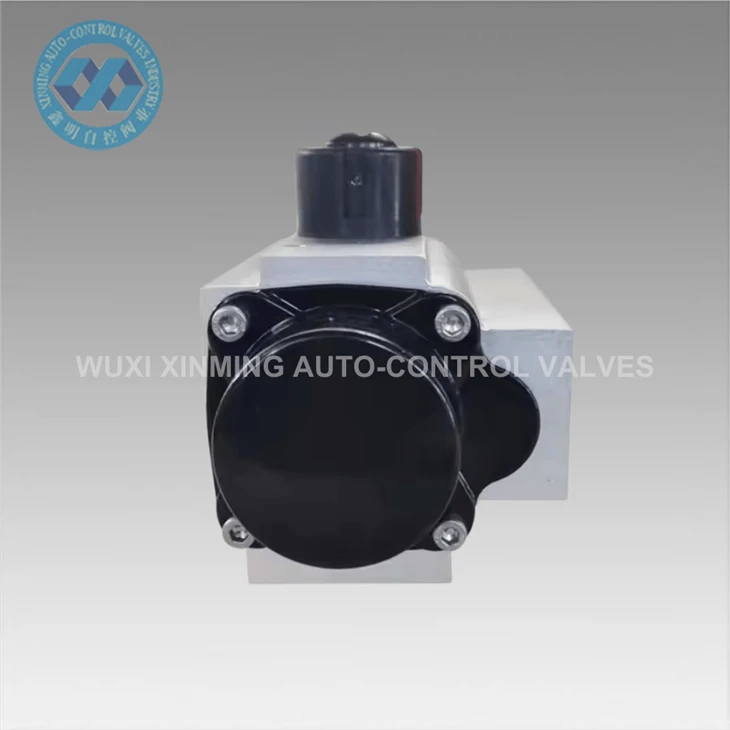

Például az olyan iparágakban, mint az élelmiszer-feldolgozás, a gyógyszeripar vagy a vegyi gyártás, előfordulhat, hogy a működtetőket korrózióálló anyagokból kell készíteni a szennyeződés elkerülése érdekében. A miénkA nehéz körülmények megkövetelik megbízható pneumatikus hajtóműveinketúgy tervezték, hogy megfeleljenek ezeknek a követelményeknek, olyan jellemzőkkel, mint a rozsdamentes acél konstrukció és a por, nedvesség és vegyszerek elleni védelem érdekében zárt burkolatok.
6. Költség
A költségeket mindig figyelembe kell venni a vásárlási döntés meghozatalakor. A pneumatikus hajtóművek költsége olyan tényezőktől függően változhat, mint a méret, teherbírás, sebesség, pontosság és további jellemzők.
Általában a forgó működtetők általában olcsóbbak, mint a lineáris működtetők, különösen az alacsonyabb terhelési igényű alkalmazásoknál. Ha azonban az Ön alkalmazása nagyfokú precizitást vagy hosszú löketet igényel, akkor indokolt lehet a lineáris állítómű költsége.
Alkalmazási példák
Forgó működtető alkalmazások
- Szelepvezérlés:A forgó aktuátorokat széles körben használják szelepvezérlési alkalmazásokban, például víztisztító telepeken, olaj- és gázvezetékekben, valamint vegyi feldolgozó létesítményekben. Képesek biztosítani a szükséges forgó mozgást a szelepek nyitásához és zárásához, szabályozva a folyadékok és gázok áramlását.
- Szállítószalag rendszerek:A szállítószalagos rendszerekben a forgó aktuátorok használhatók szállítószalagok forgatására, termékek szállítására a különböző szállítószalagok között, vagy a munkadarabok további feldolgozásra történő pozicionálására.
- Robotika:A robotikában is használják a forgó aktuátorokat, hogy biztosítsák az ízületek szükséges forgómozgását. Használhatók robotkarok, megfogók és egyéb alkatrészek mozgásának vezérlésére.
Lineáris működtető alkalmazások
- Anyagkezelés:A lineáris aktuátorokat általában anyagmozgatási alkalmazásokban használják, például nehéz terhek emelésére és mozgatására, termékek polcokra tolására vagy a munkaállomások magasságának beállítására.
- Autóipari gyártás:Az autógyártásban lineáris aktuátorokat használnak az összeszerelősorok mozgásának vezérlésére, a szerszámok és rögzítőelemek helyzetének beállítására, valamint egyéb lineáris mozgási feladatok elvégzésére.
- Orvosi felszerelés:A lineáris aktuátorokat orvosi berendezésekben is használják, például kórházi ágyakban, betegliftekben és diagnosztikai gépekben. Ezek az alkalmazásokhoz szükséges precíz lineáris mozgást biztosítják.
Következtetés
A pneumatikus forgó és lineáris állítómű közötti választás számos tényezőtől függ, beleértve a mozgási követelményeket, a teherbírást, a sebességet és a pontosságot, a helyszűket, a környezeti feltételeket és a költségeket. Pneumatikus hajtóművek szállítójaként segíthetek Önnek felmérni az Ön konkrét alkalmazási igényeit, és ajánlani tudom a projektjéhez legmegfelelőbb hajtóművet.
A miénkSokoldalú pneumatikus hajtóművek különféle automatizálási igényekhezúgy tervezték, hogy megfeleljenek az ipari alkalmazások széles skálájának, nagy teljesítményt, megbízhatóságot és költséghatékonyságot kínálva. Ha bármilyen kérdése van, vagy segítségre van szüksége az alkalmazásához megfelelő hajtómű kiválasztásához, forduljon hozzánk bizalommal. Bízunk benne, hogy megbeszéljük igényeit, és segítünk megtalálni a legjobb megoldást automatizálási igényeire.
Hivatkozások
- "Pneumatikus működtetők: alapelvek, típusok és alkalmazások." Ipari automatizálási kézikönyv.
- "Kiválasztási útmutató pneumatikus működtetőkhöz." Pneumatikus Alkatrészgyártók Szövetsége.
- "Pneumatikus működtetőrendszerek tervezési szempontjai." Journal of Fluid Power and Motion Control.
