Áttekintés

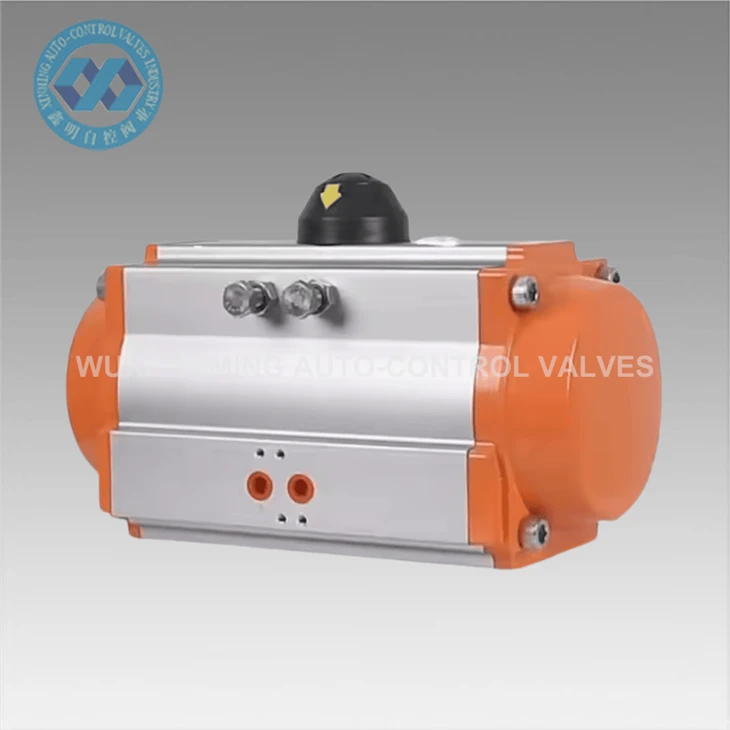

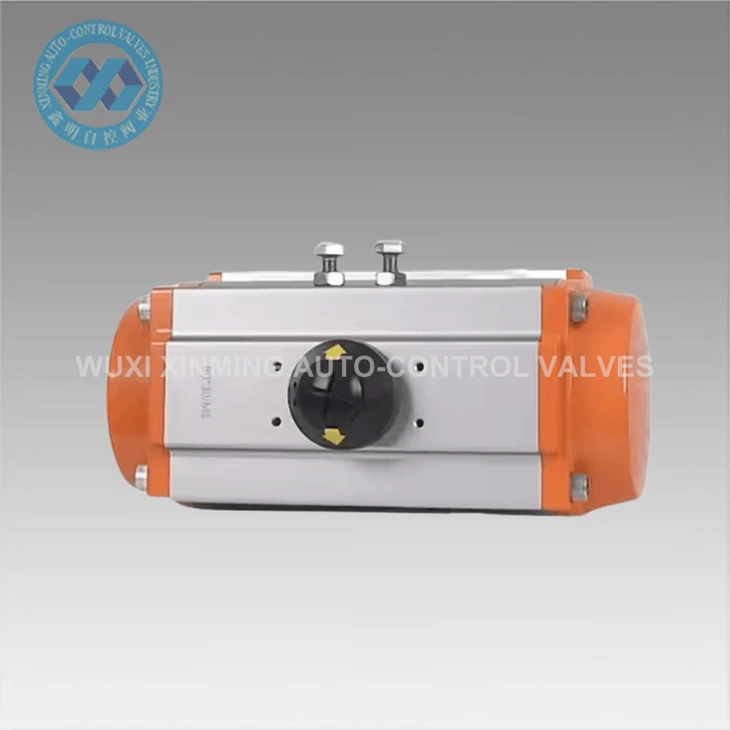

A pneumatikus szöglövésű működtető egy nagyteljesítményű mozgásvezérlő eszköz, amelynek célja az ipari automatizálási alkalmazások pontos és megbízható forgási mozgása. A pontosságra és a tartósságra tervezték, ez a szelepmozgató ideális a szabályozott szögmozgást igénylő feladatokhoz, például a szelep üzemeltetéséhez, a robotkarokhoz és a gépek pozicionálásához. Kompakt kialakítása, robusztus konstrukciója és hatékony pneumatikus működése sokoldalú megoldást kínál az iparágak számára, a gyártástól az energiaig.
Szerkezeti jellemzők
1.
- Nagy szilárdságú alumíniumötvözetből vagy rozsdamentes acélból készítve, biztosítva a könnyű, mégis tartós teljesítményt.
- Kompakt és moduláris kialakítású, lehetővé téve a meglévő rendszerekbe történő egyszerű integrációt.
2. Dugattyú- és hengermechanizmus:
- Kettős hatású dugattyúrendszerrel felszerelve, amely kétirányú mozgást biztosít a pontos vezérléshez.
- A dugattyúk keményen bevont alumíniumból vagy rozsdamentes acélból készülnek, biztosítva a sima működést és a kopással szembeni ellenállást.
3. állvány- és fogaskerék -rendszer:
- Precíziós tervezett állvány- és fogaskerék-mechanizmust használ a lineáris dugattyú mozgásának pontos forgási kimenetévé történő átalakításához.
- A fogaskerekeket kopásállóság céljából kezelik, biztosítva az idő múlásával a következetes teljesítményt.
4. szöglövés kialakítása:
- A 90- fok vagy a 180- fokos szöggörbökre tervezték, így alkalmassá teszi a korlátozott forgást igénylő alkalmazásokra.
- A szöglövési mechanizmus biztosítja a pontos pozicionálást és az ismétlést.
5. Pozíció visszacsatolási rendszer:
-Az integrált érzékelők vagy kódolók valós idejű visszajelzést nyújtanak a működtető helyzetéről, lehetővé téve a zárt hurkú vezérlést.
- Támogatja a közbenső pozicionálást a fokozott rugalmasság érdekében a komplex műveletek során.
6. Pecsétek és csapágyak:
-A kiváló minőségű PTFE vagy NBR-tömítések biztosítják a szivárgásmentes működést és a kompatibilitást a különféle közegekkel.
- A tartós golyóscsapágyak csökkentik a súrlódást és a kopást, javítva a szelepmozgató élettartamát.
7. Szerelési lehetőségek:
- Sokoldalú szerelési konfigurációkkal (pl. Karima, bázis vagy CLEVIS -tartók) tervezték, hogy különféle alkalmazásokban egyszerűen telepítsék.
8. kiegészítők:
- Kompatibilis a mágnesszelepekkel, pozicionálókkal és korlátozó kapcsolókkal a zökkenőmentes automatizáláshoz és vezérléshez.
- Opcionális kézi felülbírálás a sürgősségi műveletekhez.
Működési elv
A pneumatikus szöglövésű működtető egy kifinomult, de hatékony mechanizmuson működik, lehetővé téve a pontos forgó mozgásvezérlést:
1. kettős hatású művelet:
- A sűrített levegő belép az első dugattyúkamrába, és a dugattyút lineárisan mozgatja.
- Ezt a mozgást az állvány- és fogaskerék -rendszerbe helyezik, amely forgómozgássá alakítja.
- A szelepmozgató nagy pontossággal éri el a kívánt szöglöket (pl. 90 fok).
2. Visszatérési mechanizmus:
- A sűrített levegőt a második dugattyúkamrába irányítják, és a dugattyút az ellenkező irányba vezetik.
- A rack és a fogaskerék rendszer megfordítja a mozgást, és visszaadja a szelepmozgatót az eredeti helyzetbe.
3. Pozíciós visszajelzés:
- Az integrált érzékelők vagy kódolók valós idejű visszajelzést nyújtanak a működtető helyzetéről, biztosítva a pontos vezérlést és az ismétlést.
Előnyök
- Nagy pontosság: Az állvány- és fogaskerék -mechanizmus biztosítja a pontos szöghelyzetet és megismételhetőséget.
- Tartósság: A robusztus építés és a kiváló minőségű anyagok biztosítják a hosszú élettartamot durva környezetben.
- Kompakt tervezés: Helytakarékos és könnyen integrálható a meglévő rendszerekbe.
- Energiahatékonyság: Az optimalizált levegőfogyasztás csökkenti a működési költségeket.
- Alacsony karbantartás: Lezárt kialakítás és tartós alkatrészek minimalizálják az állásidőt.
- Sokoldalúság: Alkalmazható az alkalmazások széles skálájához, a szelepvezérléstől a robotikáig.
- Testreszabható: Támogatja a testreszabott megoldások különféle kiegészítőit és konfigurációit.
Alkalmazások
A pneumatikus szöglövésű működtetőt széles körben használják az iparágakban, amelyek pontos forgó mozgásvezérlést igényelnek, ideértve:
- Ipari automatizálás: A szelepek, szállítószalagok és összeszerelő vonalak szabályozásához.
- Robotika: A robotkarok és a megfogók pontos mozgásához.
- Gyártás: A CNC gépek és prések helymeghatározásához és szorításához.
- Energiaágazat: Az olaj- és gázvezetékek működtetőinek ellenőrzéséhez.
- Gyógyszerek: A pontos adagolás és a kitöltési műveletekhez.
- Étel és ital: higiénikus és pontos folyamatvezérléshez.
Összefoglalás
A pneumatikus szöglövésű működtető egy korszerű megoldás az alkalmazásokhoz, amelyek pontos forgó mozgásvezérlést igényelnek. Robusztus konstrukciója, fejlett visszacsatolási rendszere és energiatakarékos kialakítása megbízható választássá teszi az iparágak számára az automatizálástól a robotikáig. A pontos és megismételhető szöglövés képességével ez a működtető biztosítja az optimális teljesítményt még a legigényesebb környezetben is, így nélkülözhetetlen eszközévé teszi a modern ipari folyamatokhoz.
