Szövetkezeti munka elv
Vezérlő link:
PLC/vezérlő → mágnesszelep elektromos jel → Sűrített légcsatorna -kapcsoló → pneumatikus működtető akció (be/ki/beállítás).
Tipikus folyamat:
A mágnesszelep energiát kap, átváltja a gázútot, és a sűrített levegő belép a működtető kamrába;
A nyomás nyomja a dugattyút/membránot, ami mechanikus elmozdulást eredményez;
Az energiahiány után a mágnesszelep visszaállítása, a gáz kiürül, és a szelepmozgató visszatér a kezdeti helyzetbe (rugó visszatérés vagy fordított gázellátás).
Alapszerkezet -tervezés
Mágnesszelep szakasz
Szelep testtípusa:
Két helyzetű póló (2/3): Vezérlő egyetlen hatású henger (egyetlen szívó + kipufogó).
Két helyzetben lévő ötirányú (2/5): Vezérlő dupla hatású hengerek (kettős szívó + kettős kipufogó).
Vezetési mód:
Közvetlen fellépés: Kis áramlású közvetlen hajtás (gyors válasz, nagyfrekvenciás működésre alkalmas).
Pilóta által működtetett: légnyomás-támogatott kapcsoló (nagy áramlás, nagynyomású forgatókönyvek).
Különleges kialakítás:
Robbanásálló tekercsek (ATEX tanúsítvánnyal) tűzveszélyes környezethez;
Alacsony energiafogyasztás (0. 5W ~ 1W) az akkumulátor élettartamának meghosszabbítása érdekében;
Kézi vészhelyzeti gomb (áramszünet esetén kényszeríthető a gázút megváltoztatására).
Illesztés a szelepmozgatóval
Interfész standard: Az ISO 15407 vagy az NFPA specifikációk megfelelnek a gyors gázcsatlakozás biztosítása érdekében.
Áramlás -illesztés: A szelep CV értékének meg kell felelnie a működtető sebesség követelményeinek.

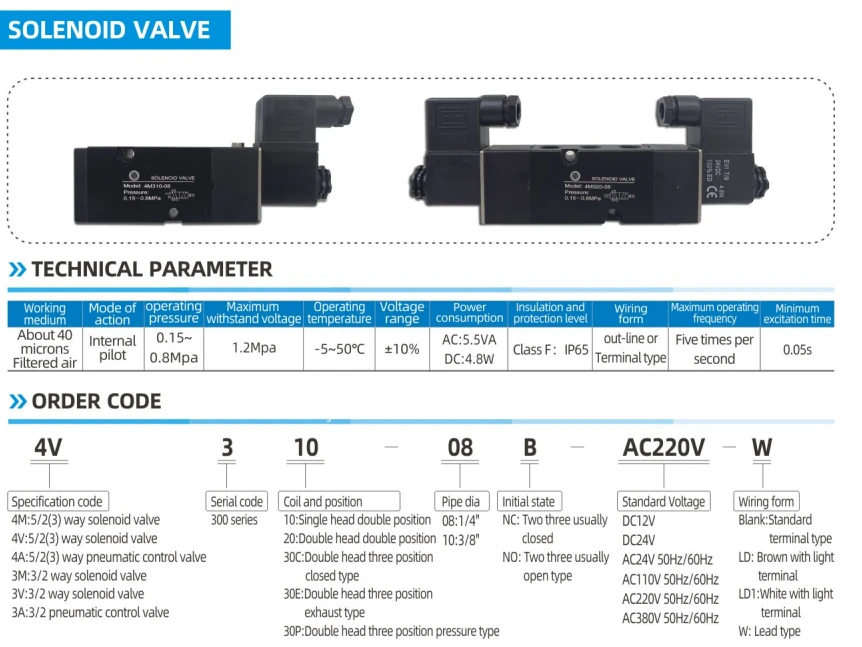

Kulcsfontosságú teljesítményparaméterek
Feszültség kompatibilitása: DC 24V (általában az iparban használják), AC 220V (nagy teljesítményű forgatókönyv).
Válaszidő: 50 ms -nál kevesebb vagy egyenlő (a nagysebességű szelep elérheti a 10 ms -ot, befolyásolva a működtető frekvenciáját).
Munkanyomás -tartomány: {{0}}.
Védelmi osztály: IP65 (por- és vízálló), amely alkalmas kemény munkakörülményekhez.
Ciklus élettartama: 10 milliószor nagyobb vagy egyenlő (nagy megbízhatóságú ipari formatervezés).
Tipikus alkalmazás forgatókönyvei
Szelep automatikus vezérlése:
Az olajvezeték -gömbszelep távoli kinyitása és bezárása;
A szabályozó szelepek pontos áramlási szabályozása a kémiai növényekben.
Mechanikus akciómeghajtó:
Automatikus gyártási vonal bilincs henger rögzítése;
A csomagológépek anyagának nyomása és elhelyezése.
Biztonsági reteszelő rendszer:
Gyorsan levágja a levegőellátást a vészhelyzet leállításán (ESD);
A tűzszelep pneumatikus sürgősségi bezárása.
