Az APL-210N végálláskapcsoló dobozt megbízható szelephelyzet-visszacsatolásra tervezték az ipari automatizálásban használt pneumatikus működtetőrendszerekben. Világos nyitás/zárás jelzést és elektromos kapcsolási jeleket biztosít a negyedfordulatú szelepek, például golyós- és pillangószelepek felügyeletének és vezérlésének támogatására.
A közvetlenül az aktuátorra szerelt készülék a forgószelep mozgását mechanikus kapcsolási műveletekké alakítja. Ezeket a jeleket általában PLC- vagy DCS-rendszerekre küldik, lehetővé téve a szelepállapot pontos megerősítését a folyamatvezérlési és biztonsági reteszelő alkalmazásokban.
Termékleírások
| Modell | APL-210N |
| Anyag | Alumínium présöntés/rozsdamentes acél (304/316) |
| Héj |
IP67 |
| Környezeti hőmérséklet | -25 fok ~ +85 fok |
| Pozíciójelző | a-sárgán; ki-piros |
| Kábelbemenet | 2-1/2NPT; PT1/2; PF1/2; M20; PG13.5 |
Lakástervezés és környezetvédelem
A ház a korróziós és tartóssági követelményektől függően alumíniumöntvény-vagy rozsdamentes acél (304/316) kivitelben is kapható.
- Alumínium ház: általános ipari szolgáltatás
- Rozsdamentes acél ház: korrozív vagy offshore környezetben
Az IP67 védelmi besorolás biztosítja a por behatolása és az ideiglenes vízbemerülés elleni ellenállást, így alkalmas szabadföldi telepítésekhez.
Mechanikai helyzet-visszacsatoló rendszer
A belső bütykös{0}}mechanizmus biztosítja a mechanikus kapcsolók közvetlen működtetését a szelep forgása alapján.

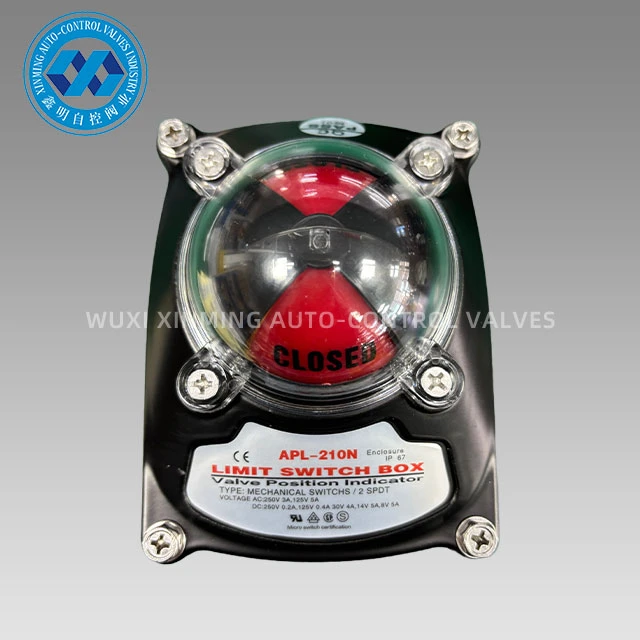

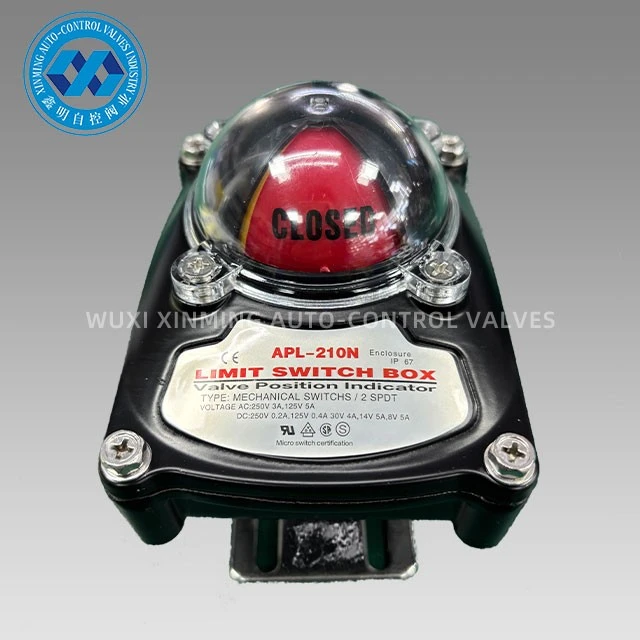

A pozíció jelzése vizuális jelzőn keresztül történik:
- Sárga: szelep nyitva
- Piros: a szelep zárva
Ez lehetővé teszi a szelep állapotának közvetlen helyszíni ellenőrzését a vezérlőrendszerhez való hozzáférés nélkül.
Elektromos integráció és kábelbevezetés
Az APL-210N több kábelbemeneti konfigurációt támogat a globális telepítési kompatibilitás érdekében:
- 2 × 1/2" NPT
- PT1/2
- PF1/2
- M20
- PG13.5
Ez a rugalmasság támogatja a különböző regionális szabványokba és aktorvezérlő architektúrákba való integrálást.
Alkalmazási kör
Az APL-210N-t megbízható diszkrét helyzet-visszacsatolást igénylő szelep-automatizálási rendszerekben használják, beleértve:
- Pneumatikus működtető szerkezetek
- Negyed{0}}forgószelepes rendszerek
- Olaj- és gázvezeték infrastruktúra
- Vegyipari feldolgozó üzemek
- Víz- és szennyvízrendszerek
- Általános ipari folyamatszabályozás
A mechanikus végálláskapcsoló dobozokat továbbra is széles körben használják az ipari automatizálásban, mivel tolerálják a terepi körülményeket, kiszámíthatók a kapcsolási viselkedésük és kompatibilisek a szabványos működtető interfészekkel. Az APL-210N olyan alkalmazásokhoz készült, ahol a robusztusság és a működési konzisztencia elsőbbséget élvez a fejlett diagnosztikai funkciókkal szemben.
