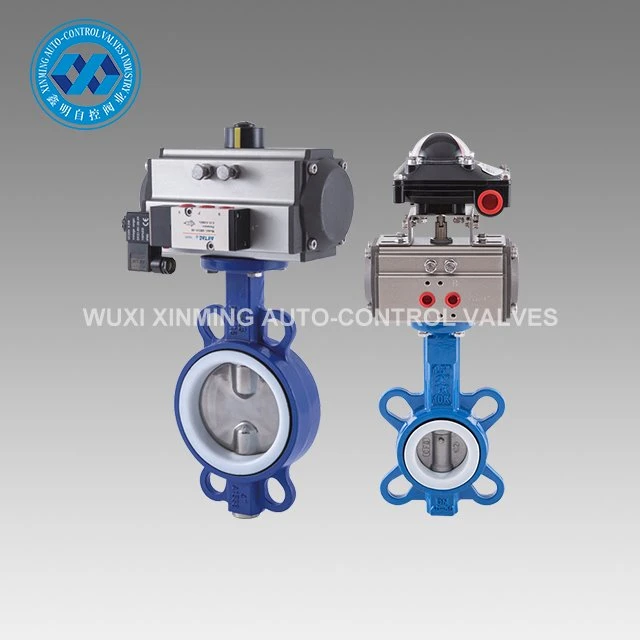

A gömbgrafitos öntöttvas pillangószelep egy egyszerű szabályozószelep, és az alacsony nyomású-vezetékes közeg be-{0}}kikapcsolására is használható. Az áramlás gyorsabb elindítása és leállítása, mint a motoros{3}}szelepek, amelyek sűrített levegővel működnek. A hajtóműhöz jutó levegőt a mellékelt elektromos vezérlőszeleppel vagy egy kézi be-/kikapcsoló szeleppel kell szabályozni. A szelepek működéséhez nincs szükség minimális nyomásesésre a bemenet és a kimenet között.
Termék részletek:
| Termék neve | gömbgrafitos vas pillangószelep |
| Márkanév | XM és OEM is elfogadott |
| Pillangószelep mérete | 25-1000 mm |
| Tanúsítvány | CE, ATEX, SIL3, ISO9001:2016 |
| Szelep típusa | Pillangó |
| Használatra | Víz, olaj, levegő, földgáz, gőz, ivóvíz |
| Tömítés anyaga | fémből-a-fémbe |
| Műszaki adatok Met | API 609 |
Műszaki paraméter:

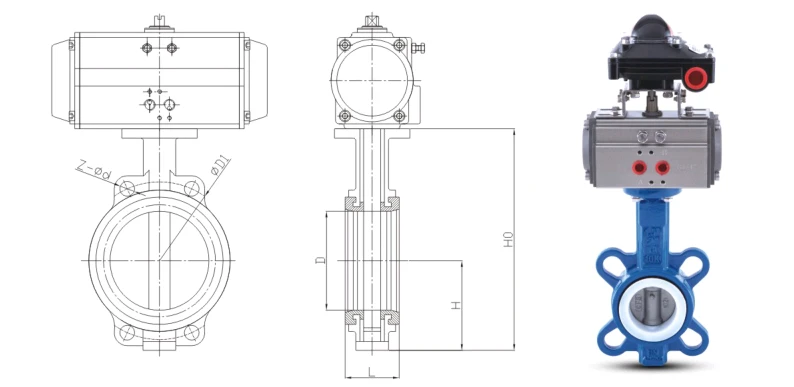

| Névleges átmérő | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | hüvelyk | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Szelep tervezés és gyártás | GB/T12238 szabvány szerint | ||||||
| Szelepkarima mérete | A GB/T9113, GB/T17241.6 szabvány szerint | ||||||
| A szelep szerkezeti hossza | A GB/T12221 szabvány szerint | ||||||
| Szelepvizsgálat és kísérlet | A GB/T13927 szabvány szerint | ||||||
Termékjellemzők:
• Nagy{0}}nyomású, nulla szivárgás: Négyféle vulkanizált szelepülék: EPDM/Viton®/NBR/PTFE, kétirányú buborék{1}}szintű tömítés, 16 bar-ig.
• Könnyű súly: Az azonos kaliber súlya csak 30–40%-a a golyóscsapénak, ami csökkenti a csővezeték támogatási költségeit.
• Hosszú élettartam: A szelepszár 416/316 SS duplex rozsdamentes acélból készül, és a csapágy egy ön-kenő nem-fém perselyt használ a beszorulás megakadályozására.
• Szigetelés-barát: A kiterjesztett nyakú kialakítás 2"-os szigetelőréteggel borítható, amely alkalmas HVAC és kültéri csővezetékekhez.
• Többféle hajtás: fogantyúk, sebességváltók, elektromos, pneumatikus és hidraulikus működtetők, mindegyik az ISO 5211 szabvány karimája szerint csatlakoztatva.
• Teljes tanúsítványok: WRAS, ACS ivóvízengedélyek, API-609, BS EN 593 és ISO 5752 szerint.
Szolgáltatásunk:
1) 7x24 órás forródrót
2) Szigorú minőség-ellenőrzés
3) Jó minőség kedvező áron
4) Kiváló utó{1}}szolgáltatás
5) Online technikai támogatás
6) Gyors szállítási idő
Termék alkalmazások:
• Hideg-meleg víz, tengervíz, szennyvíz és gőzvezeték hálózatok
• HVAC klímarendszerek, távfűtés
• Ásványolaj, vegyipar, élelmiszeripar, gyógyszeripar és hajógyártás
• Élelmiszer{0}}minőségű folyadékok: italok, alkohol, tisztított víz
• Gáz és vákuum: gáz, sűrített levegő, vákuumrendszerek
Rólunk:

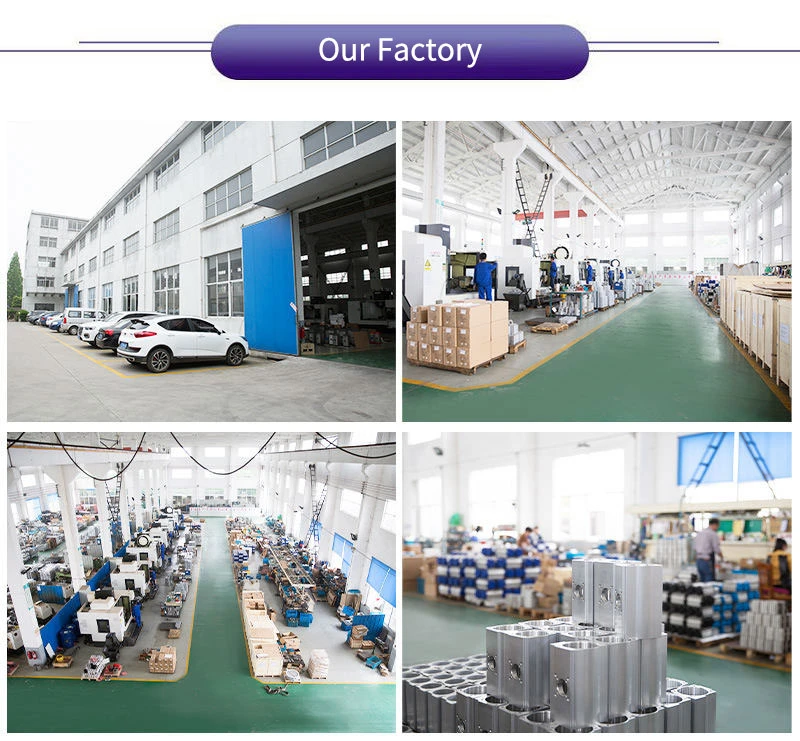

A Wuxi Xinming Auto{0}}control Valves Co., Ltd. ISO9001 tanúsítvánnyal rendelkező XM sorozatú pneumatikus működtetők és automatikus vezérlőszelepek gyártására specializálódott, amelyek megfelelnek az ISO5211/DIN3337/VDI/VDE-3845/NAMUR szabványoknak. Fejlett K+F képességekkel és termelési létesítményekkel termékeink különféle iparágakat szolgálnak ki, beleértve az olaj- és gázipari, vegyi- és erőműveket, megtestesítve elkötelezettségünket a „technológia első, minőségi kiválóság” mellett innovatív megoldások és megbízható teljesítmény révén. Ha gömbgrafitos öntöttvas pillangószelepre van szüksége, forduljon hozzánk.
