Mekkora a rezgésszint, amikor egy golyóscsap működik?

Mekkora a rezgésszint, amikor egy golyóscsap működik?

Tapasztalt golyóscsap-szállítóként számos megkereséssel találkoztam a golyóscsap működése során jelentkező rezgésszinttel kapcsolatban. Ezeknek a rezgésszinteknek a megértése alapvető fontosságú a szelep és az egész rendszer hosszú távú teljesítményének, biztonságának és hatékonyságának biztosításához.

A rezgésszintet befolyásoló tényezők

1. Folyadékáramlási jellemzők
   A golyóscsapon átáramló folyadék jellege jelentős szerepet játszik a rezgésszint meghatározásában. A nagy sebességű folyadékok nagyobb turbulenciát és nyomásingadozást okozhatnak, ami viszont megnövekedett vibrációhoz vezet. Például egy olyan csővezetékben, ahol a folyadék nagyon nagy sebességgel áramlik, a gömbcsapon való áthaladás hirtelen irányváltoztatása örvényeket és örvényeket okozhat. Ezek a folyadékzavarok instabil erőket fejtenek ki a szelep alkatrészeire, ami rezgéseket eredményez. Ezenkívül, ha a folyadék viszkozitása magas, nagyobb ellenállást és egyenetlen áramlási mintákat okozhat, ami szintén hozzájárul a rezgéshez.

2. Szelep tervezése és geometriája
   Maga a gömbcsap kialakítása kulcsfontosságú tényező. A jól megtervezett, sima belső körvonalú golyóscsap minimálisra csökkenti a folyadékzavarokat, és ezáltal csökkenti a rezgéseket. Például a teljes nyílással rendelkező szelepek, ahol a szelep furata megegyezik a csővezeték méretével, lehetővé teszik a folyadék laminárisabb áramlását, csökkentve a turbulencia és a vibráció esélyét. Másrészt a csökkentett nyílású szelep jelentősebb nyomásesést és áramlási zavarokat okozhat, ami magasabb rezgésszinthez vezethet. A labda és az ülés formája is számít. A szabálytalan felületű golyó vagy a nem megfelelően megmunkált ülék egyenetlen tömítést és folyadékszivárgást okozhat, ami rezgéseket generálhat.

3. Üzemeltetési feltételek
   Annak a rendszernek a nyomása és hőmérséklete, amelyben a gömbcsap működik, befolyásolhatja a rezgésszintet. A nagynyomású rendszerek nagyobb erőhatásnak tehetik ki a szelepet, ami a szelep erősebb rezgését okozhatja. Hasonlóképpen, a szélsőséges hőmérsékletek befolyásolhatják a szelepalkatrészek anyagtulajdonságait. Például magas hőmérsékleten egyes anyagok kitágulhatnak, megváltoztatva a labda és az ülés közötti hézagot, ami megnövekedett vibrációhoz vezethet. Ezenkívül a nyomás vagy a hőmérséklet gyors változásai, például a szelep hirtelen nyitása vagy zárása okozta változások, lökéshullámokat okozhatnak a folyadékban, ami átmeneti rezgéseket eredményezhet.

4. Telepítés és szerelés
   A megfelelő telepítés elengedhetetlen a rezgések minimalizálásához. Ha a golyóscsap nincs megfelelően beszerelve, akkor eltolódásnak vagy túlzott igénybevételnek lehet kitéve. Például, ha a szelep nincs megfelelően egy vonalban a csővezetékkel, az egyenetlen erőhatásokat okozhat a szeleptesten, ami vibrációhoz vezethet. A telepítés közbeni nem megfelelő alátámasztás a szelep szabad mozgását is lehetővé teheti, ami növeli a rezgés amplitúdóját. Ezenkívül a használt rögzítőelemek típusa befolyásolhatja a rezgésátvitelt. A rugalmas tartók használata segíthet elnyelni a rezgések egy részét, míg a merev tartók könnyebben továbbíthatják a vibrációt a környező szerkezetre.



Rezgésszintek mérése

A golyóscsap működés közbeni rezgésszintjének pontos felmérésére több módszer is alkalmazható.

1. Gyorsulásmérők
   A gyorsulásmérők gyakran használt érzékelők a rezgések mérésére. Stratégiai helyeken a szeleptesthez rögzíthetők a rezgések gyorsulásának érzékelésére. A gyorsulási adatok elemzésével meghatározhatjuk a rezgések frekvenciáját és amplitúdóját. A nagyfrekvenciás rezgések olyan problémákat jelezhetnek, mint például a folyadékkavitáció vagy a mechanikai rezonancia, míg a nagy amplitúdójú rezgések komolyabb problémák, például elmozdulás vagy sérült alkatrész jelei lehetnek.

2. Lézer Doppler vibrométerek
   Ezek az eszközök lézerfény segítségével mérik a rezgő felület sebességét. Érintkezés nélküli rezgésmérési módszert kínálnak, ami különösen hasznos olyan helyzetekben, amikor nem lehetséges érzékelőket közvetlenül a szelephez csatlakoztatni, például magas hőmérsékleten vagy veszélyes környezetben. A lézer Doppler vibrométerek rendkívül pontos rezgési sebességméréseket biztosítanak, lehetővé téve a rezgési jellemzők részletes elemzését.

3. Rezgéselemző szoftver
   A rezgésadatok összegyűjtése után a rezgéselemző szoftver használható az adatok feldolgozására és értelmezésére. Ez a szoftver képes azonosítani a rezgések mintázatait, frekvenciáit és amplitúdóit, és összehasonlítani azokat előre meghatározott szabványokkal vagy alapadatokkal. Ezáltal segíthet diagnosztizálni a lehetséges problémákat, például a kopást, a meglazult alkatrészeket vagy a folyadékkal kapcsolatos problémákat.

Elfogadható rezgésszintek

A golyóscsap elfogadható rezgésszintjének meghatározása számos tényezőtől függ, beleértve az alkalmazást, a szelep típusát és az ipari szabványokat.

1. Ipari szabványok
   A különböző iparágaknak megvannak a saját szabványai a szelepek rezgésszintjére. Például az olaj- és gáziparban, ahol a szelepeket gyakran nagy nyomású és nagy áramlású alkalmazásokban használják, szigorú szabványok vonatkoznak a berendezések biztonságára és megbízhatóságára. Ezek a szabványok jellemzően meghatározzák a maximálisan megengedhető rezgésamplitúdókat és -frekvenciákat a különböző típusú szelepekhez. Az energiatermelő iparban hasonló szabványokat alkalmaznak az erőmű szelepeinek és egyéb alkatrészeinek károsodásának megelőzésére.

2. Alkalmazás – Speciális követelmények
   A golyóscsap speciális alkalmazása is befolyásolja az elfogadható rezgésszinteket. Például egy precíziós vezérlőrendszerben még a kis rezgések is befolyásolhatják az áramlásszabályozás pontosságát, ezért nagyon alacsony rezgésszintre van szükség. Ezzel szemben egy kevésbé kritikus alkalmazásban, például egy egyszerű vízellátó rendszerben, kissé magasabb rezgésszintek is elviselhetők, amennyiben nem okoznak jelentős kárt a szelepben vagy a csővezetékben.

A túlzott vibráció hatása

A golyóscsap túlzott vibrációja számos negatív következménnyel járhat.

1. Alkatrészek kopása
   A rezgések hatására a szelep alkatrészei egymáshoz dörzsölődhetnek, ami fokozott kopáshoz vezethet. Például a golyó és az ülés felgyorsulhat az állandó vibráció miatt, ami befolyásolhatja a szelep tömítési teljesítményét. Idővel ez szivárgáshoz és a szelep hatékonyságának csökkenéséhez vezethet. Ezenkívül más belső alkatrészek, például a szár és a tömítés is kopásnak lehetnek kitéve, ami tovább veszélyeztetheti a szelep működését.

2. Szerkezeti károsodás
   A magas szintű rezgések hosszan tartó kitettsége szerkezeti károsodást okozhat a szeleptestben és a környező csővezetékben. A rezgések feszültségkoncentrációkat hozhatnak létre a szelepben, ami repedésekhez vagy törésekhez vezethet az anyagban. Ez nem csak költséges javításokat eredményezhet, hanem biztonsági kockázatot is jelenthet, különösen olyan alkalmazásokban, ahol a kezelt folyadék veszélyes.

3. Zajgenerálás
   A rezgések zajt kelthetnek, ami zavaró lehet az ipari környezetben. A túlzott zaj a szelep problémájára is utalhat, például folyadékkavitációra vagy mechanikai rezonanciára. Ezenkívül a magas szintű zajnak való folyamatos kitettség negatív hatással lehet a közelben tartózkodó munkavállalók egészségére.

Megoldásaink golyósszelep-szállítóként

Golyósszelep-beszállítóként számos megoldást kínálunk a vibrációs problémák kezelésére.

1. Kiváló minőségű szelepkialakítás
   Golyóscsapjainkat a rezgések minimalizálására összpontosítva tervezzük. Mérnökeink fejlett számítási folyadékdinamikai (CFD) szimulációkkal optimalizálják a szelep belső geometriáját, biztosítva a folyadék egyenletes és lamináris áramlását. Kiváló minőségű anyagokat és precíziós gyártási eljárásokat is használunk, hogy biztosítsuk a szelepalkatrészek pontosságát és megbízhatóságát. Például a miénkElektromos golyóscsapáramvonalas áramlási útvonallal van kialakítva a turbulencia és a vibráció csökkentése érdekében.

2. Testreszabás
   Tisztában vagyunk azzal, hogy a különböző alkalmazásoknak eltérő követelményei vannak. Ezért kínálunk testreszabott golyósszelepes megoldásokat ügyfeleink egyedi igényeinek kielégítésére. Legyen szó nagynyomású, magas hőmérsékletű alkalmazásról vagy precíziós vezérlőrendszerről, olyan golyóscsapot tudunk tervezni és gyártani, amely minimális rezgésekkel tud működni. Például a miénketKerámia golyóscsapalkalmas olyan alkalmazásokra, ahol nagy kopásállóság és alacsony vibráció szükséges.

3. Telepítési és karbantartási támogatás

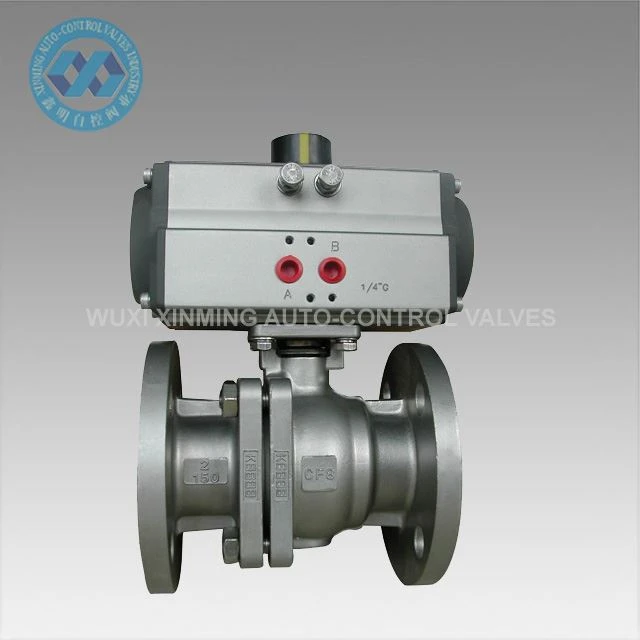

   Ügyfeleink számára átfogó telepítési és karbantartási támogatást nyújtunk. Szakembereink segíthetnek a golyóscsap megfelelő beszerelésében, hogy biztosítsák annak helyes beállítását és alátámasztását. Rendszeres karbantartási szolgáltatásokat is kínálunk, beleértve a rezgésfigyelést és -elemzést, hogy felismerjük és kezeljük a lehetséges problémákat, mielőtt azok súlyos problémákká válnának. A miénkKarimás rozsdamentes acél golyósszeleprészletes telepítési és karbantartási irányelveket tartalmaz, amelyek segítenek ügyfeleinknek biztosítani a hosszú távú teljesítményt.

Ha kiváló minőségű, alacsony rezgésszintű golyóscsapokat keres az alkalmazásához, szívesen megbeszéljük igényeit. Szakértői csapatunk professzionális tanácsokkal és személyre szabott megoldásokkal tud szolgálni. Lépjen kapcsolatba velünk még ma, hogy megkezdje a beszerzési tárgyalási folyamatot, és megtalálja az Ön igényeinek megfelelő golyóscsapot.

Hivatkozások

• ANSI/ISA – 75.23 – 2002, „Vezérlőszelep vibrációtesztelése”
• API 6D, „Specification for Pipeline Valves”
• ASME B31.3, „Folyamatcsövek”
