A 24 V-os mágnesszelepben a dugattyú lökete olyan kritikus paraméter, amely jelentősen befolyásolja a szelep teljesítményét és működését. Megbízható 24 V-os mágnesszelep szállítóként jól ismerem ennek az alkatrésznek a bonyolultságát és a szelep általános működésére gyakorolt hatását.
A 24 V-os mágnesszelep alapjainak megértése
A 24 V-os mágnesszelep egy elektromechanikus eszköz, amely szabályozza a folyadékok vagy gázok áramlását. Egy tekercsből, egy dugattyúból és egy szeleptestből áll. Ha 24 voltos elektromos áramot vezetnek a tekercsre, az mágneses mezőt hoz létre. Ez a mágneses tér vonzza a dugattyút, amely azután a szelep kinyitásához vagy zárásához mozog, lehetővé téve vagy blokkolva a közeg áramlását.
Mi az a dugattyúütés?
A dugattyúlöket arra a távolságra utal, amelyet a dugattyú a mágnesszelepen belül megtesz, amikor a tekercs feszültség alatt van. A teljesen zárt helyzettől a teljesen nyitott helyzetig mérik. A lökethossz egy gondosan megtervezett jellemző, amelyet a szelep tervezési követelményei és az adott alkalmazási terület határoz meg.
A dugattyúlöketet befolyásoló tényezők
Tekercs tervezés
A szolenoid tekercs kialakítása döntő szerepet játszik a dugattyú löketének meghatározásában. Egy jól megtervezett tekercs erős és egyenletes mágneses teret tud generálni. A tekercsben lévő fordulatok száma, a huzal idomszere és a mag anyagának típusa mind befolyásolja a keletkezett mágneses erőt. Az erősebb mágneses tér nagyobb távolságra hajthatja a dugattyút, ami hosszabb löketet eredményez. Például egy tekercs nagyobb fordulatszámmal és jó minőségű ferromágneses maggal erősebb mágneses teret tud generálni, ami hosszabb dugattyúlöketet tesz lehetővé.
Tavaszi Erő
A legtöbb mágnesszelep visszatérő rugóval van felszerelve. A rugó felelős azért, hogy a dugattyút visszaállítsa eredeti helyzetébe, amikor a tekercs feszültségmentes. A rugó merevsége, az úgynevezett rugóállandó, befolyásolja a dugattyú löketét. A merevebb rugó nagyobb erőt igényel a mágneses tértől, hogy összenyomja és mozgassa a dugattyút. Ezért, ha a rugó túl merev, korlátozhatja a dugattyú löketét. Másrészt egy nagyon gyenge rugó a szelep túl könnyű nyitását vagy zárását okozhatja, ami inkonzisztens teljesítményhez vezethet.
Szeleptest kialakítása
A szeleptest belső kialakítása is befolyásolja a dugattyú löketét. A kamra mérete és alakja, ahol a dugattyú mozog, valamint az áramlási járatok befolyásolhatják a dugattyú mozgását. A jól optimalizált kamra kialakítású szeleptest lehetővé teszi a dugattyú sima és korlátlan mozgását, maximalizálva a rendelkezésre álló löketet. Ezenkívül a szeleptesten belüli tömítőmechanizmus befolyásolhatja a löketet. Ha a tömítések túl szorosak vagy rosszul vannak beállítva, további ellenállást kelthetnek, csökkentve a hatékony dugattyúlöketet.
A dugattyúlöket jelentősége
Flow Control
A dugattyúlöket közvetlenül befolyásolja a közeg áramlási sebességét a szelepen keresztül. A hosszabb löket általában nagyobb nyílást tesz lehetővé a szelepben, ami nagyobb áramlási sebességet eredményez. Az olyan alkalmazásokban, ahol pontos áramlásszabályozásra van szükség, mint például az ipari automatizálásban vagy az orvosi berendezésekben, elengedhetetlen a megfelelő dugattyúlöket. Például egy vegyszer-adagoló rendszerben a dugattyú löketét pontosan kalibrálni kell, hogy biztosítsa a megfelelő mennyiségű vegyszer adagolását.
Válaszidő
A dugattyúlöket a mágnesszelep reakcióidejét is befolyásolja. A rövidebb löket általában azt jelenti, hogy a dugattyú gyorsabban tud mozogni a nyitott és zárt helyzet között, ami gyorsabb reakcióidőt eredményez. Azokban az alkalmazásokban, ahol gyors be- és kikapcsolásra van szükség, például pneumatikus vezérlőrendszerekben, a rövidebb löket javíthatja a rendszer általános teljesítményét.
Különböző típusú 24 V-os mágnesszelepek és dugattyújuk
Közvetlen működésű mágnesszelepek
A közvetlen működésű mágnesszelepekben a dugattyú közvetlenül szabályozza a közeg áramlását. Ezek a szelepek általában viszonylag rövid dugattyúlökettel rendelkeznek, mivel a tekercs által generált mágneses erőnek közvetlenül le kell győznie a közeg nyomását. A rövid löket gyors és megbízható működést tesz lehetővé, így alkalmasak alacsony és közepes áramlási sebességű és nyomású alkalmazásokhoz.
Pilot – Működtetett mágnesszelepek
A vezérlővel működtetett mágnesszelepek egy kis vezérlőszelepet használnak a főszelep áramlásának szabályozására. A vezérműködtetésű szelepben lévő dugattyú általában hosszabb lökettel rendelkezik, mint a közvetlen működésű szelep. Ennek az az oka, hogy a vezérlőszelep nyomáskülönbséget hoz létre, amely elősegíti a főszelep dugattyújának mozgatását. A pilóta működtetésű szelepek alkalmasak nagy áramlási sebességű és nyomású alkalmazásokhoz.
A dugattyúlöketen alapuló alkalmazások
Ipari automatizálás
Az ipari automatizálásban a 24 V-os mágnesszelepeket széles körben használják a levegő, a víz és más folyadékok áramlásának szabályozására. A különböző dugattyúlöketekkel rendelkező szelepeket az automatizálási folyamat speciális követelményei alapján választják ki. Például egy pneumatikus működtetőelemeket használó szállítószalag-rendszerben egy rövid löketű és gyors reakcióidővel rendelkező mágnesszelep használható a működtetők mozgásának gyors szabályozására.
Vízkezelés
A vízkezelő üzemekben 24 V-os mágnesszelepeket használnak a víz, vegyszerek és egyéb folyadékok áramlásának szabályozására. A hosszabb dugattyúlöketekkel rendelkező szelepek előnyösek olyan alkalmazásokban, ahol nagy áramlási sebességre van szükség, például a kezelt víz elosztásánál.
Kapcsolódó termékek portfóliónkban

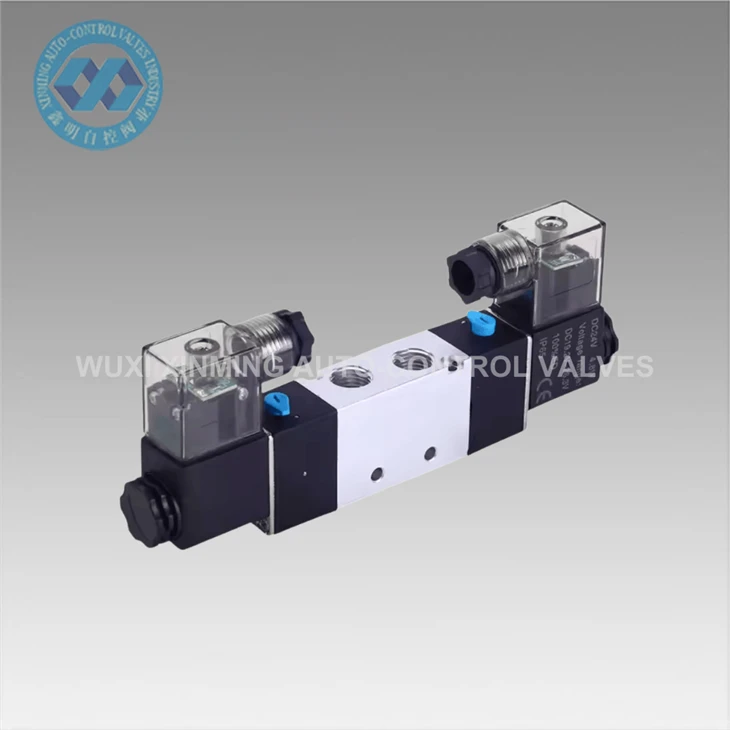

A 24 V-os mágnesszelepek szállítójaként számos kapcsolódó terméket is kínálunk. Azok számára, akiknek különböző feszültségi lehetőségekre van szükségük, kínáljuk220V mágnesszelep. A miénkHosszú élettartamú pneumatikus levegőszabályozó mágnesszeleppneumatikus rendszerekben történő hosszú távú, megbízható működésre tervezték. Ezenkívül aNagy teljesítményű kétállású ötutas pneumatikus mágnesszelep elektromos tekercsselkiváló teljesítményt nyújt összetett pneumatikus vezérlési alkalmazásokhoz.
Vásárlásért és konzultációért vegye fel a kapcsolatot
Ha 24 V-os mágnesszelepekre van szüksége, vagy bármilyen kérdése van a dugattyúlökettel vagy egyéb műszaki szempontokkal kapcsolatban, készséggel állunk rendelkezésére. Szakértői csapatunk mélyreható tanácsot ad, és segít kiválasztani a legmegfelelőbb szelepet az adott alkalmazáshoz. Ne habozzon kapcsolatba lépni velünk további megbeszélések és beszerzési lehetőségek miatt.
Hivatkozások
- Peter A. Schweitzer "Szolenoid szelep kézikönyve".
- "Elektromechanikai eszközök és alkalmazásaik", John M. O'Rourke
