Hé! Pillangószelep -beszállítóként gyakran megkérdezik, hogyan működnek ezek a remek szelepek. Tehát ma lebontom az Ön számára egy lágy ülésű pillangószelep működési elvét.
Mi az a lágy üléses pillangószelep?
Először beszéljünk arról, hogy mi a lágy üléssel ellátott pillangószelep. Ez egy olyan szelepfajta, amely tárcsat használ - mint például a bezárási elemet, amely a tengely körül forog. A "lágy üléses" rész azt jelenti, hogy a szelepnek lágy anyaggal, például gumi vagy PTFE-vel rendelkezik a tömítő felületen. Ez a lágy ülés segít a szoros tömítés létrehozásában, amikor a szelep bezáródik, megakadályozva a folyadékok vagy gázok szivárgását.
Alapszerkezet
A lágy üléssel ellátott pillangószelep néhány kulcsfontosságú elemből áll. Ott van a szeleptest, amely a külső burkolat, amely mindent összetart. A test belsejében ott van a tárcsa, amely a kör alakú lemez, amely a szelep kinyitásához és bezárásához forog. A tárcsa tengelyhez van csatlakoztatva, és amikor a tengely forog, a tárcsa is mozog. És természetesen ott van a lágy ülés, amely a szeleptest belsejét vonja be, ahol a tárcsa érintkezésbe kerül.
Hogyan nyílik meg és bezárul
A lágy üléssel ellátott pillangószelep működése meglehetősen egyszerű. Ha kinyitja a szelepet, elfordítja a szelepmozgatót (amely lehet kézi, elektromos, pneumatikus vagy hidraulikus). A szelepmozgatónak ez a forgása miatt a tengely megfordul, és amint a tengely megfordul, a tárcsa az áramlási útra merőleges helyzetből forog, amivel párhuzamos helyzetbe kerül. Ha a tárcsa párhuzamos az áramlási útval, a szelep teljesen nyitva van, és a folyadék vagy a gáz szabadon áramolhat rajta.
Ezzel szemben, amikor bezárja a szelepet, fordítja a működtetőt ellenkező irányba. A tengely visszaforgatja a lemezt az áramlási útra merőleges helyzetbe. Ahogy a tárcsa közeledik a lágy üléshez, szoros tömítést hozva létre. Ez megállítja a folyadék vagy a gáz áramlását a szelepen.
Lezárási mechanizmus
A lágy üléssel ellátott pillangószelep tömítési mechanizmusa az egyik legfontosabb tulajdonsága. A puha ülés anyag kissé deformálódik, amikor a tárcsa ellene nyomja. Ez a deformáció lehetővé teszi az ülés számára, hogy megfeleljen a lemez alakjának, megbízható pecsétet hozva létre. A különféle puha ülésanyagok eltérő tulajdonságokkal rendelkeznek. Például a gumi ülések kiválóan alkalmasak azokra az alkalmazásokra, ahol szoros tömítésre van szükség, és a folyadék nem túl korrozív. A PTFE ülések viszont jobban ellenállnak a vegyi anyagoknak és a magas hőmérsékleteknek.
A lágy üléses pillangószelepek előnyei
Számos előnye van a lágy üléses pillangószelepek használatának. Először is, viszonylag olcsók más típusú szelepekhez képest. Könnyűek és könnyen telepíthetők, amelyek időt és pénzt takaríthatnak meg a telepítési folyamat során. Egy másik nagy plusz a gyors megnyitási és zárási idő. Mivel a lemeznek csak 90 fokot kell forgatnia, hogy teljesen nyitott a teljesen zártig, nagyon gyorsan szabályozhatja a folyadék vagy a gáz áramlását.
A lágy üléssel ellátott pillangószelepek szintén jó áramlási szabályozást kínálnak. A korong helyzetét beállíthatjuk a szelepen átáramló folyadék vagy gáz mennyiségének szabályozására. Ez lehetővé teszi számukra sokféle alkalmazáshoz, a vízkezelő üzemektől a HVAC rendszerekig.
Alkalmazások
A lágy üléssel ellátott pillangószelepeket sokféle iparban használják. A víz- és szennyvíziparban a csövekben a víz áramlásának szabályozására szolgálnak. Bizonyos szintű szennyeződésekkel képesek kezelni mind a tiszta vizet, mind a vizet. Az élelmiszer- és italiparban ezeket a szelepeket azért használják, mert olyan anyagokkal készíthetők, amelyek biztonságosak az élelmiszer -termékekkel való érintkezéshez. A vegyiparban is használják őket, ahol a lágy ülés anyagának megválasztása a kezelt konkrét vegyi anyaghoz igazítható.
Különböző típusú lágy ülésű pillangószelepek
Különféle lágy ülésű pillangószelepeket kínálunk a különböző vevői igények kielégítésére. Például a miRozsdamentes acél pillangószelepMagas minőségű rozsdamentes acélból készül, ami ellenáll a korróziónak. Olyan alkalmazásokra alkalmas, ahol a folyadék korrozív, vagy ahol a higiénia aggodalomra ad okot.

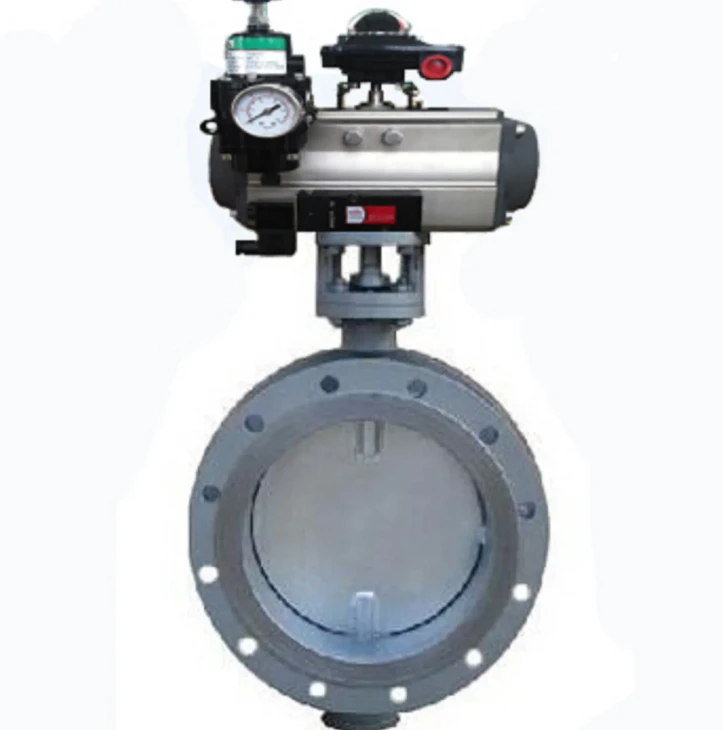

A miénkPneumatikus nagy teljesítményű pillangószelepA sűrített levegőt használja a működéshez. A nagy teljesítményéről és a gyors reagálási időről ismert, ideálissá teszi azokat az alkalmazásokhoz, ahol gyors szelep működése szükséges.
És akkor ott van aKettős karima szellőztető test pillangó pneumatikus lengéscsillapítószelep- Ezt a szelepet kifejezetten szellőztető rendszerekhez tervezték. Ez hatékonyan szabályozza a levegő áramlását, és könnyen telepíthető a karimák között.
Karbantartás
Annak érdekében, hogy a lágy üléssel ellátott pillangószelep megfelelően működjön, a rendszeres karbantartás fontos. Ellenőrizze a puha ülés kopása vagy sérülés jeleit. Ha az ülés kopott, akkor nem hoz létre megfelelő pecsétet, amely szivárgáshoz vezet. A sima működés biztosítása érdekében rendszeresen kell kennie a tengelyt és a működtetőt. És ügyeljen arra, hogy rendszeresen tisztítsa meg a szelepet, hogy eltávolítsa a törmeléket, amelyek zavarhatják a teljesítményét.
Miért válasszon minket beszállítóként
Pillangószelep -beszállítóként sokat kínálunk. Széles szelepek közül választhatunk, így megtalálhatja a tökéletes alkalmazást. Szelepeink magas színvonalú anyagokkal készülnek, és szigorú szabványok szerint készülnek. Van egy szakértői csoportunk is, aki technikai támogatást és tanácsokat nyújthat Önnek. Függetlenül attól, hogy kisvállalkozás vagy nagy ipari vállalat, kielégíthetjük a szelep igényeit.
Beszéljünk üzletet
Ha egy lágy üléses pillangószelep vagy bármilyen más típusú pillangószelep piacán van, ne habozzon kapcsolatba lépni. Azért vagyunk itt, hogy segítsünk megtalálni a projekthez megfelelő szelepet, és versenyképes árakat kínálhat. Vegye fel velünk a kapcsolatot ma a beszerzési folyamat elindításához, és nézzük meg, hogyan tudunk együtt dolgozni a szelepkövetelmények teljesítése érdekében.
Referenciák
- Szelep kézikönyv, CRC nyomás
- Ipari szelepek: Kiválasztás és méret, Gulf Publishing Company
