Szia! Vékony golyóscsapok szállítójaként gyakran kérdeznek tőlem ezeknek a szelepeknek a nyitási és zárási nyomatékáról. Úgyhogy úgy gondoltam, szánok egy percet, hogy lebontsam, és elmagyarázzam, mit jelent, miért számít, és hogyan befolyásolja a vékony golyóscsapok teljesítményét.
Mi az a nyomaték?
Először is beszéljünk a nyomatékról. A nyomaték annak az erőnek a mértéke, amely egy tárgyat egy tengely körül forog. Vékony golyósszelepeknél a nyomaték az az erő, amely a szelep golyójának (a szelep belsejében lévő gömb alakú tárcsa) elfordításához szükséges a folyadékáramlás nyitásához vagy lezárásához. Általában Newton-méterben (N·m) vagy hüvelyk-fontban (in·lbf) mérik.
Meghatározott nyitási és zárási nyomaték
A vékony gömbcsap nyitási nyomatéka az az erő, amely ahhoz szükséges, hogy a golyót a zárt helyzetből a nyitott helyzetbe mozgatják. Ez az, amikor legyőzi a kezdeti ellenállást, ami olyan tényezőknek köszönhető, mint a golyó és a szelepülékek közötti súrlódás, a folyadéknak a golyóra gyakorolt nyomása, valamint a szelepszárban és a működtető szerkezetben jelentkező bármilyen mechanikai ellenállás.
Másrészt a záró nyomaték az az erő, amely ahhoz szükséges, hogy a labda a nyitott helyzetből visszaforduljon a zárt helyzetbe. A nyitási nyomatékhoz hasonlóan a zárási nyomatékot a súrlódás, a folyadéknyomás és a mechanikai ellenállás befolyásolja. A zárási folyamatot azonban az áramlás iránya és a szelepen belüli nyomáskülönbség is befolyásolhatja.
Miért számít a nyomaték?
A vékony gömbcsap nyitási és zárási nyomatékának megértése több okból is kulcsfontosságú.
A szelep megfelelő kiválasztása
Amikor egy adott alkalmazáshoz vékony golyóscsapot választ, meg kell győződnie arról, hogy a szelep nyomatékkövetelménye kompatibilis a használni kívánt szelepmozgatóval. A működtető egy olyan eszköz, amely a szelep nyitásához és zárásához szükséges erőt biztosítja. Ha az aktuátor nem tud elegendő nyomatékot generálni, előfordulhat, hogy a szelep nem nyílik vagy zár megfelelően, ami áramlási problémákhoz vagy akár a szelep károsodásához vezethet.
Például, ha nagynyomású rendszerrel dolgozik, szüksége lesz egy nagyobb névleges nyomatékkal rendelkező szelepre és egy olyan működtetőre, amely képes kezelni ezt a nyomatékot. Nézze meg a miEgészségügyi minőségű rozsdamentes acél 304 316 golyóscsapa különféle nyomás- és nyomatékigényeknek megfelelő opciókhoz.
Rendszer hatékonysága
A szelep működtetéséhez szükséges nyomaték jelentős hatással lehet a folyadékrendszer általános hatékonyságára. Ha a nyomaték túl nagy, az azt jelenti, hogy az aktuátornak keményebben kell dolgoznia, ami megnövekedett energiafogyasztáshoz vezethet. Másrészt, ha a nyomaték optimalizálva van, a szelep zökkenőmentesen tud működni kevesebb energiával, ami hosszú távon csökkenti az üzemeltetési költségeket.
Biztonság
Egyes alkalmazásokban, például a vegyiparban vagy az olaj- és gáziparban a szelepek nem megfelelő működése az elégtelen nyomaték miatt súlyos biztonsági következményekkel járhat. A nem megfelelően záródó szelep szivárgáshoz vezethet, ami veszélyes lehet a személyzetre és a környezetre. A biztonságos munkakörnyezet fenntartásának fontos része a szelep nyomaték követelményeinek való megfelelés biztosítása.
A nyomatékot befolyásoló tényezők
A vékony gömbcsap nyitási és zárási nyomatékát számos tényező befolyásolhatja.
Szelep mérete
Általában a nagyobb szelepek működéséhez nagyobb nyomatékra van szükség, mivel nagyobb a golyójuk, és nagyobb felületük van a folyadékkal és a szelepülékekkel érintkezve. A szelep méretének növekedésével a golyó mozgatásához szükséges erő is növekszik.
Folyadéknyomás
A magasabb folyadéknyomás növelheti a szelep nyitásához és zárásához szükséges nyomatékot. Ha a nyomás nagy, a folyadék nagyobb erőt fejt ki a labdára, ami megnehezíti az elfordulást. Ez különösen igaz a nagynyomású rendszerek szelepeire, például az ipari hidraulikában vagy a nagynyomású csőhálózatokban használt szelepekre.
Szelep kialakítása
A szelep kialakítása, beleértve az ülések típusát, a szelepszár kialakítását és az általános felépítést, befolyásolhatja a nyomatékkövetelményeket. Például a puha ülékekkel rendelkező szelepek általában alacsonyabb nyomatékigényűek, mint a fémülékekkel, mivel a puha anyag csökkenti a súrlódást.
Áramlási irány
A folyadékáramlás iránya is befolyásolhatja a nyomatékot. Egyes esetekben az áramlás segíthet a szelep nyitásában vagy zárásában, csökkentve a szükséges nyomatékot. Más helyzetekben azonban az áramlás további ellenállást kelthet, növelve a szükséges nyomatékot.
Nyomaték mérése
A vékony golyós szelep nyitási és zárási nyomatékának mérése fontos lépés a megfelelő működés biztosításában. Számos módszer létezik a nyomaték mérésére, de a leggyakoribb a nyomatékkulcs használata.
A nyomatékkulcs egy olyan eszköz, amely lehetővé teszi, hogy meghatározott mennyiségű nyomatékot fejtsen ki egy rögzítőelemre, vagy ebben az esetben a szelepszárra. A szelepet a nyomatékkulccsal lassan elforgatva és az alkalmazott nyomatékot figyelve meghatározhatja a nyitási és zárási nyomaték értékeit.
Fontos megjegyezni, hogy a nyomatékméréseket meghatározott körülmények között kell elvégezni, például bizonyos folyadéknyomáson és hőmérsékleten, a pontos eredmények biztosítása érdekében.
Alkalmazások és nyomatékkövetelmények
A különböző alkalmazásokban eltérő nyomatékkövetelmények vonatkoznak a vékony gömbcsapokra.
Lakossági vízvezetékek
A lakossági vízvezeték-rendszerekben a folyadéknyomás viszonylag alacsony, így a vékony golyóscsapok nyomatékigénye is alacsony. Ezeket a szelepeket általában manuálisan működtetik, és egy egyszerű kézi kar elegendő erőt biztosít a nyitáshoz és záráshoz.
Ipari folyamatok
Ipari környezetben, például vegyi üzemekben, finomítókban és energiatermelő létesítményekben a nyomatékigény sokkal magasabb lehet. Ezek az alkalmazások gyakran nagynyomású folyadékokat és nagy szelepméreteket foglalnak magukban, ezért a szelepek működtetéséhez nagyobb teljesítményű működtetőkre van szükség. Például a miénkPneumatikus működtető háromszoros háromutas golyósszelepipari alkalmazásokhoz készült, ahol pontos vezérlésre és nagyobb nyomatékra van szükség.
Élelmiszer- és Italipar

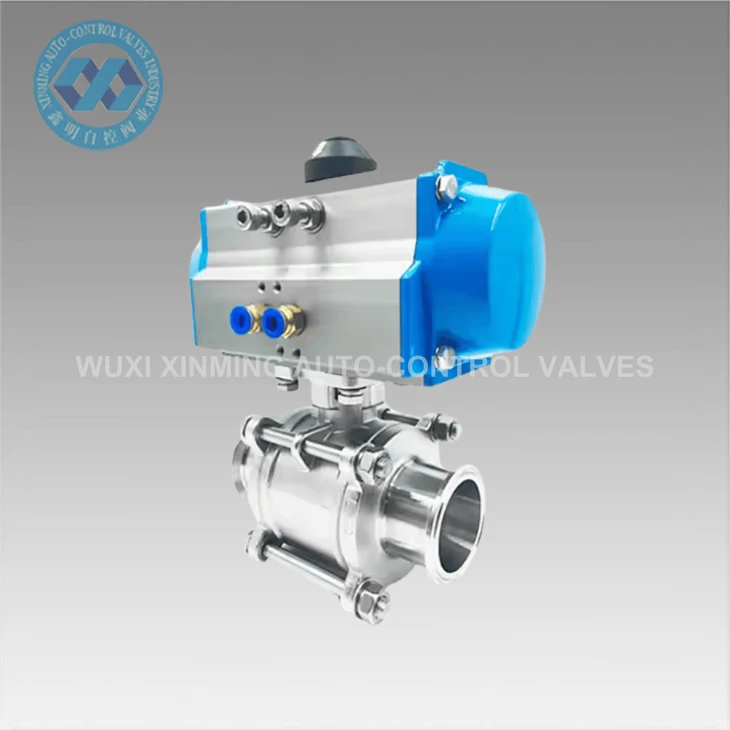

Az élelmiszer- és italiparban a vékony golyóscsapokat általában egészségügyi alkalmazásokhoz használják. Ezeknek a szelepeknek könnyen tisztíthatónak és működtethetőnek kell lenniük, és gyakran alacsonyabb a nyomatékigényük. A miénkEgészségügyi minőségű rozsdamentes acél 304 316 golyóscsapkiváló választás ezekhez az alkalmazásokhoz, megbízható teljesítményt kínál megfelelő nyomatékértékekkel.
A megfelelő szelep és működtetőelem kiválasztása
A vékony golyóscsap és a hajtómű kiválasztásakor feltétlenül figyelembe kell venni a nyomatékkövetelményeket. Íme néhány tipp, amelyek segítenek a helyes választásban:
Ismerje meg alkalmazását
Ismerje meg az alkalmazás speciális követelményeit, beleértve a folyadéknyomást, hőmérsékletet, áramlási sebességet és szelepméretet. Ez segít meghatározni a szelep megfelelő névleges nyomatékát.
Forduljon a Gyártóhoz
Forduljon a szelep gyártójához a nyomatékkövetelményekre vonatkozó útmutatásért. Részletes információkkal szolgálhatnak a szelep teljesítményéről, és segítenek kiválasztani a megfelelő szelepmozgatót.
Fontolja meg a jövőbeli bővítést
Ha a rendszer jövőbeni változásaira vagy bővítésére számít, válasszon valamivel nagyobb névleges nyomatékkal rendelkező szelepet és szelepmozgatót, hogy alkalmazkodni tudjon a nyomás vagy az áramlás lehetséges növekedéséhez.
Következtetés
Összefoglalva, egy vékony gömbcsap nyitási és zárási nyomatéka kritikus tényező, amely befolyásolja a teljesítményt, a hatékonyságot és a biztonságot. Ha megérti, mi a nyomaték, miért számít, és milyen tényezők befolyásolják azt, megalapozott döntéseket hozhat, amikor kiválasztja az alkalmazásához szükséges szelepet és működtetőt.
Ha vékony golyósszelepet keres, és segítségre van szüksége a nyomatékkövetelményekhez vagy a szelep kiválasztásához, ne habozzon kapcsolatba lépni velünk. A vékony golyóscsapok vezető szállítója vagyunk, és széles termékválasztékkal rendelkezünk, többek közöttPneumatikus működtetésű golyóscsap, hogy megfeleljen az Ön igényeinek. Szakértői csapatunk készen áll, hogy segítsen Önnek megtalálni a tökéletes szelepmegoldást projektje számára. Kezdjük a beszélgetést, és keressük meg az alkalmazásához megfelelő szelepet!
Hivatkozások
- Valve Handbook, 4. kiadás, Ernest O. Doebelin
- A turbógépek folyadékmechanikája és termodinamikája, 5. kiadás, SL Dixon és CA Hall
- Ipari szelepek: Útmutató a kiválasztáshoz és alkalmazáshoz, John P. Carruthers
