A WCB pillangószelepek beszállítójaként gyakran vizsgálok vizsgálatot ezen szelepek áramlási együtthatójával kapcsolatban. Az áramlási együttható, amelyet általában CV -nek jelölnek, kritikus paraméter a folyadékvezérlés területén. Ez a szelep azon képességének mérésére szolgál, amely meghatározott körülmények között áthalad a folyadék áthaladásához. A WCB pillangószelep áramlási együtthatójának megértése elengedhetetlen a mérnökök, a rendszertervezők és a végső felhasználók számára is -, mivel ez közvetlenül befolyásolja a folyadékrendszerek teljesítményét és hatékonyságát.
Mi az áramlási együttható (CV)?
A CV áramlási együtthatóját úgy határozzuk meg, hogy az amerikai gallonok száma percenként (GPM) 60 ° F -on folyik, amely egy szelepen átfolyik, amelynek nyomása 1 psi -re esik a szelepen. Más szavakkal, ez számszerűsíti a szelep azon képességét, hogy lehetővé tegye a folyadék áthaladását. A magasabb CV -érték azt jelzi, hogy a szelep nagyobb mennyiségű folyadékmennyiséget képes átadni egy adott nyomásesésnél.
A WCB pillangószelep esetében az áramlási együtthatót számos tényező befolyásolja. Először is, a szelep mérete jelentős szerepet játszik. A nagyobb méretű szelepek általában magasabb CV -értékekkel rendelkeznek, mivel nagyobb áramlási területet kínálnak. Ahogy a szelep átmérője növekszik, a kereszt -szekcionális terület, amelyen keresztül a folyadék áramolhat, szintén növekszik, lehetővé téve, hogy több folyadék áthaladjon az egység időnként.
Másodszor, a szelep tárcsa helyzete befolyásolja az áramlási együtthatót. Egy WCB pillangószelep egy tárcsa forgatásával működik a szeleptestben. Ha a tárcsa teljesen nyitva van, a szelep a legkevesebb ellenállást kínálja az áramlásnak, és a CV -érték a maximum. Mivel a korongot fokozatosan bezárják, az áramlási terület csökken, és a CV érték ennek megfelelően csökken.
A szeleptest és a tárcsa kialakítása szintén befolyásolja az áramlási együtthatót. A jól megtervezett WCB pillangószelepek, amelyek egyszerűsített formájúak, minimalizálhatják az áramlási korlátozásokat és a turbulenciát, ami magasabb CV -értékeket eredményez. Ezenkívül a szelepkomponensek anyagának közvetett hatása lehet az áramlási együtthatóra. Például egy sima belső felületű szelepnek kevesebb súrlódási ellenállása lesz az áramláshoz, ami hozzájárulhat egy viszonylag magasabb CV -értékhez.
A WCB pillangószelep áramlási együtthatójának kiszámítása
A WCB pillangószelep pontos áramlási együtthatójának kiszámítása összetett folyamat lehet. Általában a laboratóriumi vizsgálatot végzi ellenőrzött körülmények között. A gyártók általában teszteket végeznek szelepeiken, hogy meghatározzák a különféle szelepméretek és tárcsahelyzet CV -értékeit. Ezeket az értékeket ezután a szelep műszaki dokumentációjában adjuk meg.
Bizonyos esetekben az empirikus képletek felhasználhatók az áramlási együttható becslésére. A pillangószelep önéletrajzának becslésének egyik általános képlete a szelep mérete és a szelepen átnyúló nyomáscsökkenés alapja. Ezek a képletek azonban közelítések, és lehet, hogy nem olyan pontosak, mint a tényleges teszt eredmények.
Az áramlási sebesség (q), a nyomásesést (ΔP) és az áramlási együtthatót (CV) közötti általános kapcsolatot a következő egyenlet adja meg:
[Q = cv \ sqrt {\ frac {\ delta p} {sg}}]
Ahol q az áramlási sebesség a GPM -ben, ΔP a PSI szelepén keresztüli nyomásesés, és az SG a folyadék fajlagos gravitációja. Vízhez 60 ° F -on, sg = 1.
Az áramlási együttható fontossága a rendszertervezésben
A WCB pillangószelepet tartalmazó folyadékrendszer megtervezésekor az áramlási együttható kulcsfontosságú szempont. Segít a mérnököknek egy adott alkalmazás megfelelő szelepméretének meghatározásában. Ha a kiválasztott szelep CV -értéke túl alacsony, akkor a szelep nem képes kezelni a szükséges áramlási sebességet, ami túlzott nyomáseséshez és a rendszer hatékonyságához vezet. Másrészt, ha a CV -érték túl magas, a szelep túlméretezett lehet, ami magasabb költségeket és lehetséges működési problémákat eredményezhet.
Például egy vízelosztó rendszerben az áramlási együttható pontos ismerete elengedhetetlen annak biztosításához, hogy a megfelelő mennyiségű víz a rendszer különböző részeire szálljon. Egy vegyi feldolgozó üzemben a WCB pillangószelep áramlási együtthatója elengedhetetlen a különféle vegyi anyagok áramlásának, a megfelelő reakcióviszonyok fenntartásának és a folyamat biztonságának biztosításához.
Alkalmazások és az áramlási együttható szerepe
A WCB pillangószelepeket széles körben használják különféle iparágakban, ideértve a vízkezelést, az olaj- és gázt, a kémiai feldolgozást és a HVAC rendszereket. Ezen alkalmazások mindegyikében az áramlási együttható létfontosságú szerepet játszik.
A vízkezelő üzemekben a WCB pillangószelepeket használják a víz áramlásának szabályozására a különböző kezelési folyamatok során. Az áramlási együttható elősegíti az áramlási sebesség szabályozását annak biztosítása érdekében, hogy a víz hatékonyan kezelje. Például a szűrési folyamat során a szelep CV -értékét úgy állítják be, hogy fenntartsák a szűrőkön keresztüli következetes áramlási sebességet, megakadályozzák a szűrést.
Az olaj- és gáziparban ezeket a szelepeket csővezetékekben használják a nyersolaj, a földgáz és a finomított termékek áramlásának szabályozására. Az áramlási együttható kritikus fontosságú ezen folyadékok áramlásának optimalizálásához, a nyomásveszteségek minimalizálásához és a csővezeték rendszer biztonságos és hatékony működésének biztosítása érdekében.
Kémiai feldolgozó üzemekben a WCB pillangószelepeket használják a vegyi anyagok széles skálájának kezelésére. Az áramlási együtthatót használják a reakciókhoz hozzáadott vegyi anyagok pontos mennyiségének szabályozására, biztosítva a végtermékek minőségét és konzisztenciáját.
Kapcsolódó termékek és jelentőségük
Szállóként számos kapcsolódó terméket is kínálunk, például aRozsdamentes acél SS304 316l pneumatikus pillangószelep pillangószelep- Ezek a szelepek nagy minőségű rozsdamentes acélból készülnek, ami kiváló korrózióállóságot biztosít. A pneumatikus működtetés lehetővé teszi a szelep korong helyzetének pontos szabályozását, ami viszont befolyásolja az áramlási együtthatót. A pneumatikus nyomás beállításával a szelep kinyitható vagy bezárható a kívánt áramlási sebesség elérése érdekében.
APneumatikus pillangószelep: Kulcskomponens az optimális pneumatikus rendszer teljesítményéhezegy másik fontos termék a portfóliónkban. A pneumatikus pillangószelepek ismertek a gyors válaszidejükről és a megbízható működésükről. Egy pneumatikus rendszerben ezeknek a szelepeknek az áramlási együtthatója elengedhetetlen a levegő vagy más gázok megfelelő egyensúlyának fenntartásához, biztosítva a teljes rendszer hatékony működését.

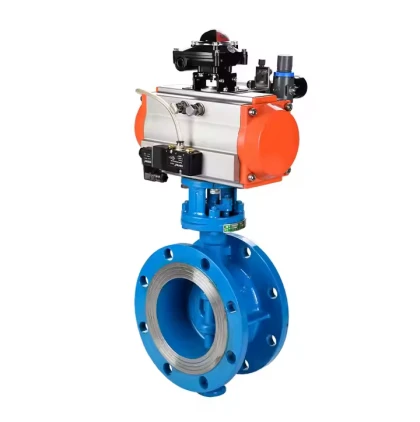

A miénkPneumatikus egészségügyi pillangószelep, alacsony szivárgási sebességgelkifejezetten olyan alkalmazásokra tervezték, ahol a higiénia rendkívül fontos, például az élelmiszer- és italiparban és a gyógyszergyártásban. Az alacsony szivárgási sebesség biztosítja, hogy a kezelhető folyadék szennyeződése ne legyen. Ezen szelepek áramlási együtthatóját gondosan kalibrálják, hogy megfeleljenek ezen iparágak konkrét áramlási követelményeinek, miközben fenntartják a magas tisztaságot.
Következtetés
Összegezve, a WCB pillangószelep áramlási együtthatója egy alapvető paraméter, amely jelentősen befolyásolja a folyadékrendszerek teljesítményét. Ezt olyan tényezők befolyásolják, mint például a szelepméret, a korong helyzete és a szelep kialakítása. Az áramlási együttható megértése elengedhetetlen a szelep kiválasztásához és a rendszer kialakításához.
A WCB pillangószelepek és a kapcsolódó termékek szállítójaként elkötelezettek vagyunk a magas színvonalú szelepek szolgáltatása mellett, pontos áramlási együtthatóval. Termékeinket úgy terveztük, hogy megfeleljenek a különböző iparágak különféle igényeinek, biztosítva az optimális teljesítményt és hatékonyságot.
Ha szüksége van WCB pillangószelepekre vagy bármely kapcsolódó termékünkre, javasoljuk, hogy vegye fel velünk a kapcsolatot beszerzés és további műszaki megbeszélések céljából. Van egy szakértői csoportunk, aki segíthet Önnek a megfelelő szelep kiválasztásában az Ön konkrét alkalmazásához, figyelembe véve az áramlási együtthatót és más fontos tényezőket.
