Az áramlási együttható, amelyet gyakran CV -nek jelölnek, kulcsfontosságú paraméter a pneumatikus gömbszelep teljesítményének megértésekor. Mint a pneumatikus golyószelepek vezető szállítója, első kézből tanúja voltam ennek az együtthatónak a fontosságát a különféle ipari alkalmazásokban. Ebben a blogbejegyzésben belemerülem, hogy mi a pneumatikus gömbszelep áramlási együtthatója, miért számít, és hogyan befolyásolja ezen szelepek funkcionalitását.
Mi az áramlási együttható (CV)?
Az áramlási együttható (CV) egy olyan mérés, amely jelzi a vízmennyiséget (az USA -ban gallononként percenként) 60 ° F -on, amely egy teljesen nyitott szelepen átfolyik, 1 psi nyomáseséssel a szelepen. Egyszerűbb módon ez egy módja annak, hogy számszerűsítsük a szelep kapacitását, hogy a folyadék áthaladjon rajta. A magasabb CV -érték azt jelenti, hogy a szelep képes kezelni a nagyobb áramlási sebességet alacsonyabb nyomásesés esetén, míg az alacsonyabb CV -érték korlátozóbb szelepet jelez.
Vegyünk egy gyakorlati példát ennek a koncepciónak a szemléltetésére. Képzelje el, hogy két pneumatikus golyószelepe van, az A szelep és a B -szelep A szelep CV -je 10, a B szelep CV pedig 20 -at. Ha ugyanazt a nyomástesést alkalmazza mindkét szelepen, a B szelep kétszer annyi vizet enged, hogy átfolyjon az A szelephez képest.
Miért fontos az áramlási együttható?
Az áramlási együttható több okból kritikus tényező a szelep kiválasztásában. Először is, segít a mérnököknek és a tervezőknek meghatározni egy adott alkalmazás megfelelő szelepméretét. Ha a szelep áramlási együtthatója túl alacsony a szükséges áramlási sebességhez, akkor túlzott nyomáseséshez, megnövekedett energiafogyasztáshoz, valamint a szelep és más alkatrészek potenciális károsodásához vezethet. Másrészt, ha az áramlási együttható túl magas, a szelep túlméretezett lehet, ami felesleges költségeket és nem hatékony működést eredményez.
Másodszor, az áramlási együttható befolyásolja a szelep szabályozását. Azokban az alkalmazásokban, ahol pontos áramlásszabályozás szükséges, például a kémiai feldolgozó vagy a vízkezelő üzemekben, elengedhetetlen a megfelelő áramlási együtthatóval rendelkező szelep. A jól illesztett CV-értékkel rendelkező szelep pontos és stabil áramlási szabályozást biztosíthat, biztosítva, hogy a folyamat zökkenőmentesen és hatékonyan működjön.
Végül, az áramlási együttható is fontos a rendszer tervezéséhez és optimalizálásához. A különböző szelepek áramlási jellemzőinek megértésével a mérnökök olyan csővezeték -rendszereket tervezhetnek, amelyek minimalizálják a nyomásveszteségeket és maximalizálják a rendszer teljes hatékonyságát. Ez jelentős költségmegtakarítást eredményezhet az energiafogyasztás és a karbantartás szempontjából.
A pneumatikus gömbszelep áramlási együtthatóját befolyásoló tényezők
Számos tényező befolyásolhatja a pneumatikus gömbszelep áramlási együtthatóját. Az egyik legjelentősebb tényező a szelepméret. Általában a nagyobb szelepek nagyobb áramlási együtthatókkal rendelkeznek, mivel nagyobb keresztmetszetű területet kínálnak a folyadék átáramlásához. Fontos azonban megjegyezni, hogy a szelepméret és az áramlási együttható közötti kapcsolat nem mindig lineáris. Más tényezők, például a szelep kialakítása, a golyó típusát (teljes port vagy redukált port) és az ülés anyagát szintén befolyásolhatják az áramlási együtthatót.
A szelep kialakítása döntő szerepet játszik az áramlási együttható meghatározásában. Például egy teljes portgömb szelepnek nagyobb áramlási útja van, mint a redukált portgömbszelep, ami magasabb áramlási együtthatót eredményez. A golyó alakja és a szelep belső áthaladása szintén befolyásolhatja az áramlási jellemzőket. A sima, egyszerűsített belső felületekkel rendelkező szelepek általában alacsonyabb áramlási ellenállással és magasabb áramlási együtthatókkal rendelkeznek.
A szelepben használt ülésanyag típusa szintén befolyásolhatja az áramlási együtthatót. A lágy ülések, például a gumiból vagy teflonból készültek, szoros tömítést biztosíthatnak, de bizonyos áramlási ellenállást is bevezethetnek. A kemény ülések viszont kevesebb áramlási ellenállást kínálnak, de pontosabb megmunkálást igényelhetnek a megfelelő tömítés biztosítása érdekében.
Az áramlási együttható kiszámítása
A pneumatikus gömbszelep áramlási együtthatójának kiszámítása komplex folyamat lehet, mivel számos tényező, például a szelep méretének, a tervezésének és a működési körülményeknek a figyelembevételét magában foglalja. Van azonban néhány standard módszer és egyenlet, amelyek felhasználhatók a CV érték becslésére.
Az egyik leggyakoribb módszer a gyártó adatainak felhasználása. A legtöbb szelepgyártó szabványosított tesztelési eljárások alapján biztosítja szelepeik CV -értékeit. Ezek az értékek megtalálhatók a szelep műszaki előírásaiban vagy katalógusaiban. Fontos megjegyezni, hogy ezek az értékek általában ideális feltételeken alapulnak, és lehet, hogy be kell igazítani a tényleges működési feltételeket.
Egy másik módszer az empirikus egyenletek használata. Az irodalomban számos egyenlet áll rendelkezésre, amelyek felhasználhatók az áramlási együttható kiszámításához a szelep geometria és a működési körülmények alapján. Ezek az egyenletek figyelembe veszik az olyan tényezőket, mint például a szelep mérete, a nyomásesés a szelepen és a folyadék tulajdonságai. Ezeknek az egyenleteknek azonban lehetnek korlátozásai, és nem lehet pontosak minden típusú szelep és működési körülmények között.
Áramlási együttható és szelepválasztás
Amikor egy pneumatikus golyószelepet választ egy adott alkalmazáshoz, elengedhetetlen az áramlási együtthatót figyelembe venni. Az első lépés a szükséges áramlási sebesség és a rendszer megengedett nyomásesésének meghatározása. Miután ezeket a paraméterek ismertek, felhasználhatja a gyártó adatait vagy empirikus egyenleteit egy megfelelő CV -értékkel rendelkező szelep kiválasztására.
Fontos figyelembe venni más tényezőket is, mint például a szelep nyomásértékelése, a hőmérséklet besorolása és az anyagkompatibilitás. Ezek a tényezők befolyásolhatják a szelep teljesítményét és tartósságát az adott alkalmazásban. Például, ha az alkalmazás nagynyomású vagy magas hőmérsékletű folyadékokat foglal magában, akkor ki kell választania egy megfelelő nyomás- és hőmérsékleti besorolású szelepet.

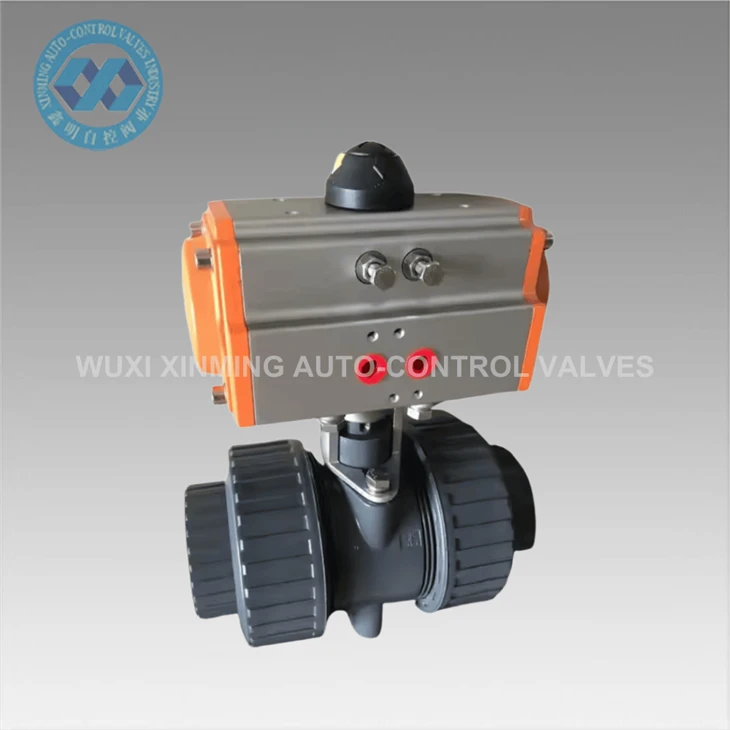

Pneumatikus golyószelep -szállítójaként széles választékot kínálunk, különböző áramlási együtthatókkal, hogy megfeleljenek ügyfeleink változatos igényeinek. A miénkDouble-union PVC golyószelep dupla hatású pneumatikus működtetővelnépszerű választás az alkalmazásoknál, amelyek korrózióállóságot és megbízható áramlásszabályozást igényelnek. Nagy áramlási együtthatója van, lehetővé téve a hatékony folyadékáramot még a nagyszabású rendszerekben is.
A miénkPneumatikus működtető rozsdamentes acél karimás szelepegy másik kiváló lehetőség olyan alkalmazásokhoz, ahol a tartósság és a nagynyomású ellenállás elengedhetetlen. Robusztus kialakítású és nagy áramlási együtthatót tartalmaz, így különféle ipari alkalmazásokhoz alkalmas.
A háromirányú áramlásszabályozást igénylő alkalmazásokhoz, a miPneumatikus, háromirányú rozsdamentes acélgömbszelepa legjobb választás. Pontos áramlásszabályozást és nagy áramlási együtthatót kínál, biztosítva a hatékony működést a komplex csővezetékekben.
Következtetés
Összegezve: az áramlási együttható létfontosságú paraméter a pneumatikus gömbszelep teljesítményének megértésekor. Alapvető szerepet játszik a szelep kiválasztásában, a rendszer kialakításában és az áramlásszabályozásban. Az áramlási együtthatót befolyásoló tényezők és annak kiszámításának megértésével a mérnökök és a tervezők megalapozott döntéseket hozhatnak egy szelep kiválasztásakor egy adott alkalmazáshoz.
Pneumatikus golyószelep-beszállítóként elkötelezettek vagyunk azért, hogy ügyfeleink számára kiváló minőségű szelepeket biztosítsunk, amelyek kiváló áramlási teljesítményt nyújtanak. Ha bármilyen kérdése van az áramlási együtthatóval kapcsolatban, vagy segítségre van szüksége az alkalmazáshoz megfelelő szelep kiválasztásához, kérjük, ne habozzon kapcsolatba lépni velünk. Van egy tapasztalt mérnökök csoportja, akik szakértői tanácsokat és útmutatásokat tudnak nyújtani Önnek. Dolgozzunk együtt annak biztosítása érdekében, hogy a rendszer hatékonyan és megbízhatóan működjön.
Referenciák
- Crane Co., "A folyadékok áramlása a szelepeken, a szerelvényeken és a csőn", 410. sz. Műszaki cikk.
- ASME B16.34, "Szelepek - karimás, menetes és hegesztési vég".
- ISO 5167, "A folyadék áramlásának mérése nyíláslemezek, fúvókák és Venturi csövek segítségével, a körkörös keresztbe helyezve - a teljes futó vezetékek."
