Szia! A WCB pillangószelepek szállítójaként rendkívül izgatott vagyok, hogy belemerüljek ezeknek a csodálatos szelepeknek az áramlási jellemzőibe. Menjünk bele rögtön!
A WCB pillangószelepek alapvető ismerete
Először is beszéljünk egy kicsit arról, hogy mik is azok a WCB pillangószelepek. A WCB a szeleptestek elterjedt anyaga, amely jó szilárdságáról és tartósságáról ismert. A pillangószelep ezzel szemben egy negyedfordulatú szelep, amely egy tárcsát használ a folyadék áramlásának szabályozására. Amikor a tárcsa párhuzamos az áramlási iránnyal, a szelep teljesen nyitva van, így maximális áramlás érhető el. Amikor merőleges, a szelep zárva van, leállítva az áramlást.
Áramlási jellemzők
1. Áramlási együttható (Cv)
Az áramlási együttható vagy Cv döntő tényező a WCB pillangószelep áramlási jellemzőinek megértésében. A Cv azt a vízmennyiséget jelöli (US gallon/perc-ben), amely a szelepen 1 psi nyomáseséssel áramlik át a szelepen. A magasabb Cv érték azt jelenti, hogy a szelep több folyadékot tud átengedni egy adott nyomásesés mellett.
WCB pillangószelepeknél a Cv érték több tényezőtől függ, például a szelep méretétől, a tárcsa alakjától és az ülés típusától. Általában a nagyobb szelepeknél magasabb a Cv érték. Például egy 6 hüvelykes WCB pillangószelep Cv-je lényegesen magasabb, mint egy 2 hüvelykesé. A lemez formája is szerepet játszik. Az áramvonalas lemezkialakítás csökkentheti az áramlási ellenállást és növelheti a Cv-t.
2. Turbulencia és nyomásesés
Amikor a folyadék átfolyik a WCB pillangószelepen, mindig van bizonyos mértékű turbulencia és nyomásesés. Turbulencia azért fordul elő, mert a korong megzavarja a folyadék egyenletes áramlását. Ez energiaveszteséghez vezethet, valamint zajt és rezgést is okozhat.
A szelepen átívelő nyomásesés az áramlási sebességtől és a szelep ellenállásától függ. Az áramlási sebesség növekedésével a nyomásesés is nő. A jól megtervezett WCB pillangószelepek azonban minimalizálhatják a nyomásesést. Például az alacsony profilú tárcsával és sima belső felülettel rendelkező szelepek csökkenthetik az áramlási ellenállást, ami alacsonyabb nyomásesést eredményez.
3. Áramlási minta
A WCB pillangószelepen keresztüli áramlási minta összetett. Ha a szelep részben nyitva van, az áramlás aszimmetrikus. A folyadék inkább a tárcsa egyik oldalán áramlik, ami a szelepalkatrészek egyenetlen kopását okozhatja. Ahogy a szelep tovább nyílik, az áramlás szimmetrikusabbá válik, de még mindig van némi örvénylés és keveredés.
Az áramlási mintázat javítása érdekében egyes WCB pillangószelepeket speciális jellemzőkkel, például vezetőlapátokkal vagy kontúros tárcsával terveztek. Ezek a tulajdonságok segítik az áramlás simább irányítását és csökkentik a turbulenciát.
Alkalmazások és áramlási követelmények
A WCB pillangószelepeket számos alkalmazásban használják, mindegyiknek megvan a maga áramlási követelménye.
1. Vízkezelés
A víztisztító telepeken a WCB pillangószelepeket a víz áramlásának szabályozására használják különféle folyamatokon, például szűrés, ülepítés és fertőtlenítés során. Ezekben az alkalmazásokban az áramlási követelmények általában viszonylag stabilak, és pontos áramlásszabályozásra van szükség. A szelepeknek képesnek kell lenniük számos áramlási sebesség kezelésére anélkül, hogy túlzott nyomásesést okoznának.
2. HVAC rendszerek
A fűtési, szellőztetési és légkondicionáló (HVAC) rendszerekben a WCB pillangószelepeket a levegő és a víz áramlásának szabályozására használják. A HVAC rendszerek áramlási követelményei az épület méretétől és a rendszer speciális követelményeitől függően változhatnak. Például egy nagy kereskedelmi épületben előfordulhat, hogy a szelepeknek nagy áramlási sebességet kell kezelniük a megfelelő szellőzés és a hőmérséklet szabályozása érdekében.
3. Ipari folyamatok
Az olyan ipari folyamatokban, mint a vegyi gyártás és az élelmiszer-feldolgozás, a WCB pillangószelepeket különféle folyadékok áramlásának szabályozására használják. Ezekben az alkalmazásokban az áramlási követelmények nagyon szigorúak lehetnek, mivel precíz áramlásszabályozásra és korrozív vagy koptató folyadékok kezelésére van szükség.
Összehasonlítás más szeleptípusokkal
Ami az áramlási jellemzőket illeti, a WCB pillangószelepeknek van néhány előnye és hátránya a többi szeleptípushoz képest.
1. Globe szelepek
A gömbszelepek kiváló fojtóképességükről ismertek. Nagyon pontos áramlásszabályozást biztosítanak, különösen alacsony áramlási sebességeknél. Azonban viszonylag nagy nyomásesésük van a WCB pillangószelepekhez képest. A WCB pillangószelepek viszont kisebb nyomáseséssel rendelkeznek, és nagyobb áramlási sebességet is képesek kezelni, de előfordulhat, hogy a fojtásban nem olyan precízek.
2. Golyósszelepek
A golyóscsapok hasonlóak a pillangószelepekhez, mivel egyben negyedfordulatú szelepek is. A golyóscsapoknak azonban jellemzően gömb alakú záróelemük van, ami jobb tömítést biztosít. A WCB pillangószelepek, bár nem biztos, hogy olyan szoros tömítéssel rendelkeznek, mint a golyósszelepek, költséghatékonyabbak, és szélesebb körben használhatók.
Termékpalettánk

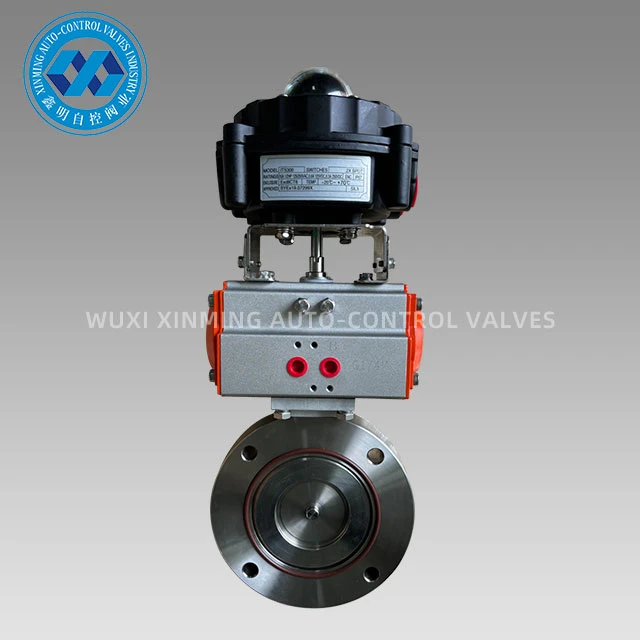

A WCB pillangószelepek szállítójaként a termékek széles skáláját kínáljuk a különböző áramlási követelmények kielégítésére. megvanPneumatikus működtető vákuum pillangószelep, amely olyan alkalmazásokhoz alkalmas, ahol vákuum környezetről van szó. Ezeket a szelepeket úgy tervezték, hogy megbízható áramlásszabályozást biztosítsanak vákuumrendszerekben.
Nekünk is vanPneumatikus működtető három excentrikus pillangószelep. Ezeknek a szelepeknek a tri-excentrikus kialakítása jobb tömítést és csökkenti a kopást, így ideálisak a nagynyomású és magas hőmérsékletű alkalmazásokhoz.
Egy másik termék kínálatunkban aRozsdamentes acél magas hőmérsékletű robbanásbiztos pneumatikus kemény tömítésű karimás pillangószelep. Ez a szelep rozsdamentes acélból készült, amely ellenáll a korróziónak. Úgy tervezték, hogy ellenálljon a magas hőmérsékletnek, és robbanásbiztos, így alkalmas a veszélyes környezetben való használatra.
Következtetés
Összefoglalva, a WCB pillangószelepek áramlási jellemzőit számos tényező befolyásolja, például az áramlási együttható, a turbulencia, a nyomásesés és az áramlási minta. Ezeket a szelepeket széles körben használják különféle alkalmazásokban költséghatékonyságuk, viszonylag alacsony nyomásesésük és nagy áramlási sebességük kezelésére való képességük miatt.
Ha a WCB pillangószelepek piacán dolgozik, vagy kérdése van az áramlási jellemzőikkel kapcsolatban, ne habozzon kapcsolatba lépni. Azért vagyunk itt, hogy segítsünk megtalálni az Ön speciális igényeinek megfelelő szelepet. Legyen szó vízkezelő telepről, HVAC rendszerről vagy ipari folyamatról, nálunk megvan az a szakértelem és a termékek, amelyek megfelelnek az Ön igényeinek. Beszélgessünk egyet, és nézzük meg, hogyan dolgozhatunk együtt annak érdekében, hogy a legjobb áramlásszabályozási megoldást találjuk meg az Ön számára.
