A folyadékvezérlő rendszerek esetében a pillangószelepek népszerű választás az egyszerűség, a költség -hatékonyság és a hatékony működés miatt. A pillangószelepek két általános típusa a Lug - Type and Wafer - típus. Pillangó -szelep beszállítójaként nagy tapasztalattal rendelkeztem mindkét típusnál, és megértettem azok különbségeit, előnyeit és alkalmazásait. Ebben a blogban belemerülem a LUG - Type és az ostya - típusú pillangószelepek közötti kulcsfontosságú különbségekbe, hogy segítsenek megalapozott döntés meghozatalában az Ön egyedi igényeihez.
Szerkezeti tervezés
A legszembetűnőbb különbség a LUG - Típus és az ostya - típusú pillangószelepek között szerkezeti kialakításukban rejlik. Egy ostya - típusú pillangószelepet úgy terveztek, hogy két karima közé kerüljön. Viszonylag egyszerű szerkezetű, vékony testtel, amely szorosan illeszkedik a csővezeték karimájához. A szelepet a helyén tartják a csavarok, amelyek mindkét oldalán áthaladnak a karimákon, amelyek összenyomják a szeleptestet közöttük. Ez a kialakítás az ostya - típusú szelepeket kompakt és könnyű, ideális az alkalmazásokhoz, ahol a hely korlátozott.
Másrészt, egy ferde típusú pillangószelep menetes fülekkel rendelkezik a kerülete körül. Ezeknek a füleknek lyukak vannak, amelyeken keresztül csavarok beilleszthetők. Az ostya - típusú szelepekkel ellentétben, a típusa - típusú szelepek beépíthetők egy csővezetékbe anélkül, hogy a szomszédos karimák össze kell csavarozniuk. A szelep mindkét végét függetlenül egy karimára lehet csavarozni, lehetővé téve a csővezeték metszeteinek egyszerű elkülönítését. Ez különösen akkor hasznos a rendszerekben, ahol az alkatrészek karbantartása vagy cseréje szükséges, mivel a csővezeték egyik oldala le lehet zárni, amíg a másik megmarad.
Telepítés és karbantartás
A ostya - típus és a fuvar - típusú pillangószelepek telepítése szintén jelentősen különbözik. Ostya - A típusú szelepek a szelep mindkét oldalán a karimák pontos igazításához szükségesek. Mivel a lezáráshoz a karimák közötti tömörítésre támaszkodnak, az eltérés szivárgáshoz vezethet. A telepítés általában magában foglalja a szelep beillesztését a karimák közé és a csavarok egyenletes meghúzását a megfelelő tömítés biztosítása érdekében. Ez a folyamat azonban kihívást jelenthet, különösen a nagy átmérőjű csővezetékekben, ahol a tökéletes igazítás elérése nehéz.
LUG - A típusú szelepek ezzel szemben nagyobb rugalmasságot kínálnak a telepítés során. A menetes fülek lehetővé teszik az egyes karimák független kapcsolatát, csökkentve a két karima közötti pontos igazítás szükségességét. Ez gyorsabbá és könnyebbé teszi a telepítést, különösen az utólagos felszerelési projektekben vagy rendszerekben, ahol a csővezeték karimái nem tökéletesen igazodnak. Sőt, amikor a karbantartásról van szó, a típus szelepek ragyognak. Ha a csővezeték egy részét ki kell szervezni, akkor a csavarok egyik oldalán lévő csavarok eltávolíthatók, elkülönítve ezt a részt anélkül, hogy befolyásolnák a rendszer többi részét. Ez nem lehetséges az ostya -típusú szelepekkel, amelyek megkövetelik a teljes csővezeték leállítását a karbantartáshoz.
Lezárási teljesítmény
Mind a LUG - Type, mind az ostya - típusú pillangószelepeket úgy tervezték, hogy hatékony tömítést biztosítsanak. A tömítési mechanizmusok és teljesítményük azonban az alkalmazástól függően változhat. Ostya - A típusú szelepek a karimák közötti tömörítésre támaszkodnak, hogy tömítést hozzanak létre. A szelep elasztomer ülését a koronghoz sűrítik, megakadályozva a folyadékszivárgást. Alacsony és közepes nyomás és hőmérsékletű alkalmazásokban az ostya -típusú szelepek megbízható tömítést biztosíthatnak. Magas nyomás vagy magas hőmérsékleti környezetben azonban a kompressziós tömítés veszélybe kerülhet, ami szivárgáshoz vezethet.
LUG - A típusú szelepek viszont gyakran robusztusabb tömítési mechanizmussal rendelkeznek. Az egyes karimákkal való független csatlakozás lehetővé teszi a szelep ülés összenyomódását. Ezenkívül sok típusa - típusú szelepet kettős - eltolással vagy hármas -eltolási lemezekkel terveztek, amelyek szigorúbb tömítést biztosítanak a lemez és az ülés közötti súrlódás csökkentésével. Ez teszi a LUG - típusú szelepeket a magas nyomás és a magas hőmérsékleti alkalmazásokhoz, valamint az alkalmazásokhoz, ahol nulla - szivárgás szükséges.
Alkalmazások
A típust és az ostya - típusú pillangószelep közötti választás gyakran az adott alkalmazástól függ. Ostya - A típusú szelepeket általában alkalmazzák olyan alkalmazásokban, ahol a költségek és a hely fő szempontok. Ezeket széles körben használják a vízkezelő telepekben, a HVAC rendszerekben és az általános ipari csővezetékekben, alacsony - közepes - nyomásfolyadék -szabályozáshoz. Kompakt kialakításuk és viszonylag olcsó költségük vonzó lehetőséggé teszi őket olyan nagy méretű projektekhez, ahol több szelepre van szükség.
A LUG - típusú szelepek viszont előnyben részesülnek azokban az alkalmazásokban, ahol az elszigetelés és a karbantartás kritikus. Általában vegyi feldolgozó üzemekben, olaj- és gázvezetékekben, valamint energiatermelő létesítményekben használják őket. Ezekben az iparágakban elengedhetetlen az a képesség, hogy a karbantartáshoz vagy a vészhelyzeti leállításhoz a csővezeték szakaszai elkülönítsék. LUG - A típusú szelepeket olyan alkalmazásokban is használják, ahol a csővezeték rezgésnek vagy mozgásnak van kitéve, mivel független rögzítésük jobb stabilitást biztosít.
Termékjavaslatok

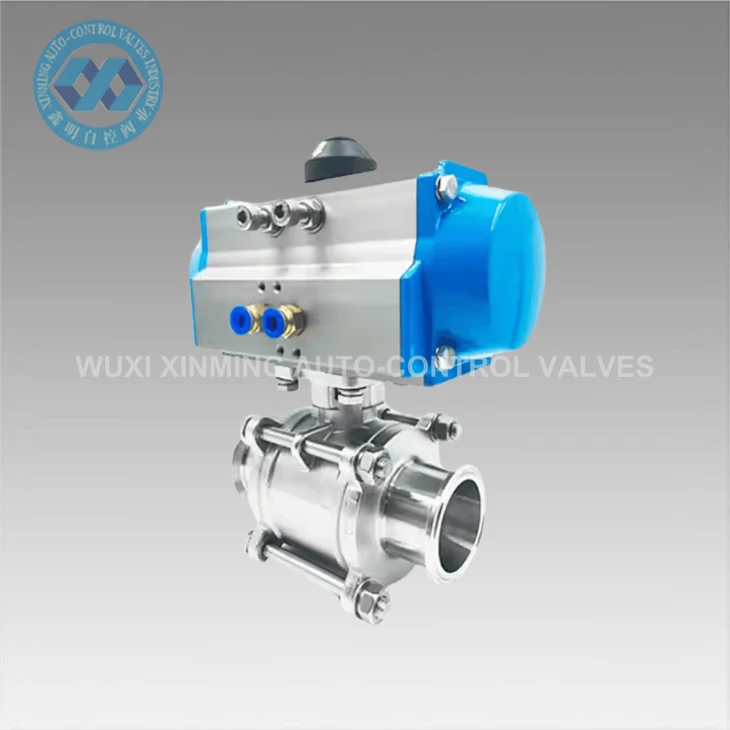

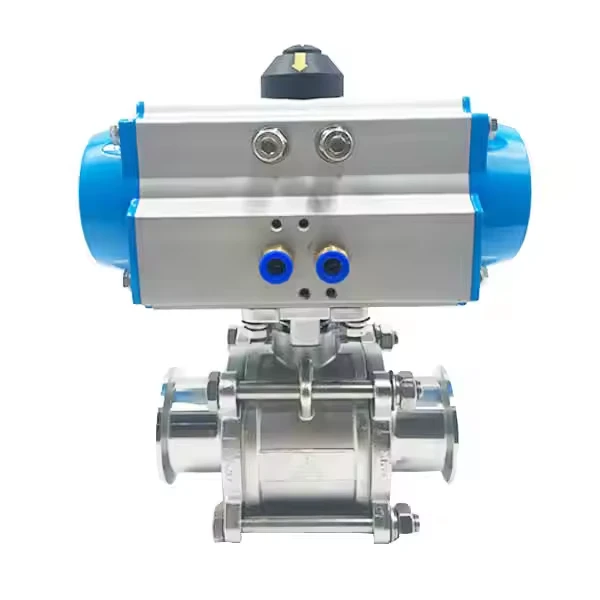

Ha egy pillangószelep piacán van, szeretném ajánlani néhány kapcsolódó termékünket. A miénkEgészségügyi rozsdamentes acél 304 golyószelepKiváló választás azoknak az alkalmazásoknak, ahol a higiénia és a korrózióállóság fontos. Magas minőségű rozsdamentes acélból készül, biztosítva a tartósságot és a hosszú távú teljesítményt.
Az automatizált vezérlést igénylő alkalmazásokhoz, a miPneumatikus egészségügyi pillangószelepKiváló lehetőség. Ez egy pneumatikus működtetővel rendelkezik, amely lehetővé teszi a szelep pontos és megbízható vezérlését, így alkalmassá teszi az élelmiszer- és italfeldolgozás, a gyógyszergyártás és más egészségügyi alkalmazások felhasználására.
Ha szüksége van egy szelepre a magas nyomás és a magas hőmérsékleti alkalmazásokhoz, a miErős és megbízható pneumatikus dupla excentrikus karima szelepaz ideális választás. Kettős excentrikus kialakítása szoros tömítést biztosít, és csökkenti a szelep alkatrészeinek kopását, biztosítva a hosszú távú teljesítményt az igényes környezetben.
Következtetés
Összegezve, a LUG - Type és Safer - típusú pillangószelep közötti választás számos tényezőtől függ, beleértve a telepítési követelményeket, a tömítést és az alkalmazást. Ostya - A típusú szelepek alkalmasak a költségekre - érzékeny és tér - korlátozott alkalmazások, míg a LUG - típusú szelepek jobban alkalmasak azokra az alkalmazásokra, ahol az elszigetelés és a karbantartás kritikus. Pillangó -szelep beszállítójaként szakértelemmel és tapasztalattal rendelkezünk, hogy segítsünk kiválasztani a megfelelő szelepet az Ön egyedi igényeihez. Függetlenül attól, hogy szelepet keres egy kis méretű projekthez, akár egy nagy méretű ipari alkalmazást, magas színvonalú termékeket és kiváló ügyfélszolgálatot nyújthatunk Önnek.
Ha érdekli, hogy többet megtudjon termékeinkről, vagy segítségre van szüksége a alkalmazáshoz megfelelő szelep kiválasztásához, kérjük, ne habozzon kapcsolatba lépni velünk a beszerzés és a tárgyalások céljából. Bízunk benne, hogy együtt dolgozhatunk Önnel a folyadék -ellenőrzési igények kielégítésére.
Referenciák
- Crane szelepcsoport. "Pillangó szelep kézikönyv."
- Emerson Automation Solutions. "A szelepválasztási útmutató."
- Valmet. "A pillangószelep -technológia áttekintése."
