Ha az ipari folyadékszabályozó rendszerekről van szó, a pneumatikus golyóscsapok döntő szerepet játszanak a különféle közegek áramlásának szabályozásában. Megbízható pneumatikus golyóscsap-beszállítóként megértjük annak fontosságát, hogy ügyfeleinknek alapos ismereteket adjunk a pneumatikus golyóscsapok különböző típusairól. Ebben a blogban megvizsgáljuk a közvetlen működésű és a pilóta működtetésű pneumatikus golyóscsapok közötti különbségeket.
1. Alapvető működési elvek
Közvetlen működésű pneumatikus golyóscsap
A közvetlen működésű pneumatikus golyóscsap viszonylag egyszerű elven működik. A szelepet közvetlenül az aktuátorra gyakorolt légnyomás működteti. Amikor a levegőnyomást bevezetjük a működtető kamrájába, az erőt fejt ki a működtetőben lévő dugattyúra vagy membránra. Ez az erő azután a szelepben lévő golyót elforgatja, kinyitva vagy zárva a szelepet.
Működésének egyszerűsége alkalmassá teszi olyan alkalmazásokra, ahol gyors és közvetlen vezérlésre van szükség. Például kisüzemi ipari folyamatokban vagy laboratóriumi elrendezésekben a közvetlen működésű pneumatikus golyóscsapok használhatók a folyadékok vagy gázok áramlásának egyszerű ki- és bekapcsolásával történő szabályozására.
Pilot – Működtetett pneumatikus golyóscsap
A pilóta által működtetett pneumatikus golyóscsap ezzel szemben egy vezérlőszelepet használ a főszelep vezérlésére. A vezérlőszelep egy kisebb szelep, amely szabályozza a fő golyósszelep működtetőjére alkalmazott levegőnyomást. Amikor a vezérlőszelep feszültség alatt van, lehetővé teszi a levegő beáramlását a főszelep működtetőjébe vagy onnan ki, ami a golyó forgását okozza.
Ezt a típusú szelepet gyakran használják olyan alkalmazásokban, ahol nagy erő szükséges a szelep működtetéséhez. A vezérlőszelep pontosabb és hatékonyabb módot biztosít a főszelep szabályozására, különösen nagy nyomású vagy nagy átmérőjű alkalmazásoknál.
2. Szerkezeti különbségek
Közvetlen működésű pneumatikus golyóscsap
A közvetlen működésű pneumatikus golyóscsap felépítése viszonylag egyszerű. Jellemzően egy golyóból, egy szárból, egy működtetőből és egy szeleptestből áll. Az aktuátor közvetlenül a szárhoz csatlakozik, amely viszont a labdához csatlakozik. Amikor az aktuátor levegőjelet kap, közvetlenül forgatja a golyót a szelep nyitásához vagy zárásához.
A szerkezet egyszerűsége azt is jelenti, hogy kevesebb alkatrészből áll, ami alacsonyabb karbantartási igényekhez és kompaktabb kialakításhoz vezethet. Emiatt népszerű választás olyan alkalmazásokhoz, ahol korlátozott a hely.
Pilot – Működtetett pneumatikus golyóscsap
A pilóta által működtetett pneumatikus gömbcsap bonyolultabb felépítésű. A fő szelepalkatrészeken (golyó, szár és szeleptest) kívül egy vezérlőszelepet is tartalmaz. A vezérlőszelep általában egy kicsi, mágnesszeleppel működtetett szelep, amely szabályozza a levegő áramlását a főszelep működtetőjéhez.
A vezérlőszelep jelenléte egy további vezérlési réteget ad hozzá, de azt is jelenti, hogy több alkatrész is meghibásodhat. Megfelelő karbantartás mellett azonban a pilóta által működtetett pneumatikus golyóscsap megbízhatósága nagyon magas lehet.
3. Teljesítményjellemzők
Áramlási kapacitás
A közvetlen működésű pneumatikus golyóscsapok általában kisebb áramlási kapacitással rendelkeznek, mint a vezérműködtetésű szelepek. Ennek az az oka, hogy a közvetlen működésű szelepet az aktuátor mérete és ereje korlátozza. Ezzel szemben a vezérlővel működtetett szelepek nagyobb áramlási sebességek kezelésére is tervezhetők, mivel a vezérlőszelep hatékonyabban tudja szabályozni a főszelepet, lehetővé téve a golyó nagyobb nyitását.
Nyomásértékelés
A pilóta működtetésű pneumatikus golyóscsapok gyakran jobban megfelelnek a nagynyomású alkalmazásoknak. A vezérlőszelep biztosítja a szükséges erőt a főszelep magas nyomással szembeni működtetéséhez. A közvetlen működésű szelepek viszont nehezen tudnak hatékonyan működni nagyon magas nyomáson a működtető szerkezet korlátai miatt.
Válaszidő
A közvetlen működésű pneumatikus golyóscsapok általában gyorsabb reakcióidővel rendelkeznek. Mivel nincs közbenső vezérlőszelep, a szelep nyithat vagy zárhat, amint a szelepmozgatóra nyomást gyakorolnak. Előfordulhat, hogy a vezérművel működtetett szelepek reakcióideje valamivel lassabb, mivel a vezérlőszelep nyitásához vagy zárásához szükséges idő, és a légnyomás a fő szelepműködtetőre hat.
4. Alkalmazási forgatókönyvek
Közvetlen működésű pneumatikus golyóscsap
Ezeket a szelepeket általában olyan alkalmazásokban használják, ahol gyors és egyszerű be- és kikapcsolás szükséges. Például a kisméretű víztisztító telepeken közvetlen működésű pneumatikus golyóscsapok használhatók a víz áramlásának szabályozására a kezelési folyamat különböző szakaszaiban. Alkalmasak az élelmiszer- és italiparban is, ahol a szelepeket könnyen tisztítani és karbantartani kell.
Pilot – Működtetett pneumatikus golyóscsap
A kísérleti működtetésű pneumatikus golyóscsapok ideálisak nagyszabású ipari alkalmazásokhoz, például vegyi feldolgozó üzemekhez és olajfinomítókhoz. Ezekben az alkalmazásokban gyakran nagy nyomású és nagy térfogatáramú szabályozásra van szükség. A pilóta működtetésű szelep hatékonyabban képes kezelni ezeket a nehéz körülményeket, mint egy közvetlen működésű szelep.
5. Költségmegfontolások
Közvetlen működésű pneumatikus golyóscsap
A közvetlen működésű pneumatikus golyóscsapok általában olcsóbbak, mint a vezérlővel működtetett szelepek. Ez egyszerűbb felépítésüknek és kevesebb alkatrészüknek köszönhető. Költséghatékony megoldást jelentenek olyan alkalmazásokhoz, ahol a követelmények nem túl magasak.
Pilot – Működtetett pneumatikus golyóscsap
A pilóta működtetésű pneumatikus golyóscsapok drágábbak bonyolultabb kialakításuk és kiegészítő komponenseik miatt. Azokban az alkalmazásokban azonban, ahol nagy - teljesítmény és nagy - megbízhatóság szükséges, a magasabb költség indokolt lehet.
6. Termékajánlataink

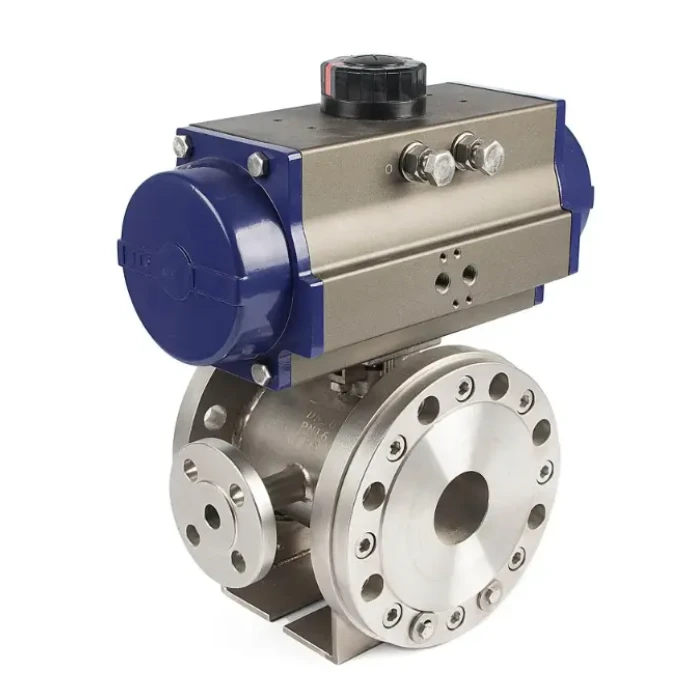

Pneumatikus golyós szelepek beszállítójaként széles választékot kínálunk mind a közvetlen működésű, mind a vezérműködtetésű pneumatikus golyósszelepekből. A miénkPneumatikus golyóscsaptermékeket úgy terveztük, hogy megfeleljenek ügyfeleink sokrétű igényeinek. Mi is biztosítunkPVC golyóscsaplehetőségek olyan alkalmazásokhoz, ahol fontos a korrózióállóság. Ezenkívül a miRozsdamentes acél karimás, lebegő köpenyes golyóscsap befektetési öntéshezalkalmas magas hőmérsékletű és nagynyomású alkalmazásokhoz.
7. Következtetések és cselekvésre való felhívás
Összefoglalva, a közvetlen működésű és a vezérműködtetésű pneumatikus golyóscsapok közötti különbségek megértése elengedhetetlen az adott alkalmazáshoz megfelelő szelep kiválasztásához. Akár egyszerű és költséghatékony megoldásra, akár nagy teljesítményű szelepre van szüksége az igényes ipari alkalmazásokhoz, nálunk megvan az Ön igényeinek megfelelő szakértelem és termékeink.
Ha többet szeretne megtudni pneumatikus golyóscsapjainkról, vagy vásárolni szeretne, kérjük, forduljon hozzánk részletes megbeszélés céljából. Szakértői csapatunk készen áll, hogy segítsen Önnek kiválasztani a projektjéhez legmegfelelőbb szelepet.
