Hé! A WCB pillangószelepek szállítójaként gyakran megkérdeznek a csővezetékben lévő szelepek telepítési követelményeiről. Szóval, azt hittem, megosztom néhány betekintést, hogy segítsen neked.
Először beszéljünk arról, hogy mi a WCB pillangószelep. Ez egy egyfajta negyed - fordulószelep, amely egy korongot használ a folyadék áramlásának a csővezetékben történő szabályozására. A WCB alkatrész a szeleptest anyagára utal, amely egyfajta szénacél, amely az erősségéről és tartósságáról ismert.
Csővezeték -előkészítés
A WCB pillangószelep felszerelése előtt a csővezetéket megfelelően kell elkészíteni. A csővezetéknek tisztának és mentesnek kell lennie minden törmeléktől, rozsdától vagy szennyeződéstől. A csővezetékben lévő idegen részecskék károsíthatják a szelepcsatornát vagy a tömítő felületet, ami szivárgáshoz vagy nem megfelelő működéshez vezet. Használhat csőtisztítót vagy nagy nyomású légfestést a csővezeték belsejének megtisztításához.
A csővezetéket a megfelelő hosszúságra is kell vágni. Győződjön meg arról, hogy a csővezeték vége négyzet alakú és sima. Ha a végek nem négyzet alakúak, akkor a szelep beszerelése során eltéréseket okozhat, ami befolyásolja a szelep teljesítményét. Használhat egy csővágót vagy fűrészt a csővezeték vágásához, majd egy fájlt használhat a szélek simításához.
Szelepellenőrzés
Miután a csővezeték készen áll, itt az ideje, hogy megvizsgálja a WCB pillangószelepet. Ellenőrizze a szelepet, hogy vannak -e látható sérülések, például repedések, horpadások vagy karcolások a szeleptesten vagy a tárcsa. Ezenkívül ellenőrizze, hogy a szelepszár simán forog, kötés nélkül. Ha bármilyen problémát észlel, azonnal vegye fel a kapcsolatot a gyártóval vagy a beszállítóval.
Ellenőrizze a szelep tömítőfelületeit is. A tömítések kulcsfontosságúak a szivárgások megelőzéséhez. Keresse meg a tömítések kopásának vagy sérülésének jeleit. Ha a tömítések sérültek, a telepítés előtt ki kell cserélni őket.
Telepítési hely
Fontos a megfelelő telepítési hely kiválasztása. A szelepet olyan helyre kell felszerelni, ahol a karbantartáshoz és az üzemeltetéshez könnyen hozzáférhető. Kerülje a szelep felszerelését az árvízre hajlamos területeken, vagy ahol szélsőséges hőmérsékleteknek vagy korrozív anyagoknak van kitéve.
A szelepet a csővezeték egyenes szakaszába is be kell szerelni. Ez biztosítja a megfelelő áramlás eloszlását és csökkenti a turbulencia kockázatát, ami befolyásolhatja a szelep teljesítményét. Egy jó hüvelykujjszabály az, hogy legalább 5-10 cső átmérőjű egyenes cső átmérője felfelé és 2 - 3 cső átmérője a szeleptől lefelé.
A szelep rögzítése
A WCB pillangószelep felszerelésekor győződjön meg arról, hogy megfelelően igazodik -e a csővezetékhez. Ha szükséges, használja az igazítási eszközöket, hogy a szelep középpontjában és egyenes legyen. Csavarok és tömítések segítségével csatlakoztathatja a szelepet a csővezetékhez. A csavarokat egyenletesen meg kell húzni, hogy elkerüljék a szeleptest egyenetlen feszültségét, ami szivárgásokat okozhat.
Fontos, hogy a csavarok meghúzásakor a helyes nyomatékot használjuk. Túl - A csavarok meghúzása károsíthatja a szelepet vagy a tömítéseket, míg az alatti meghúzás szivárgáshoz vezethet. Lásd a gyártó utasításait az ajánlott nyomatékértékekhez.
Működtető telepítés (ha alkalmazható)

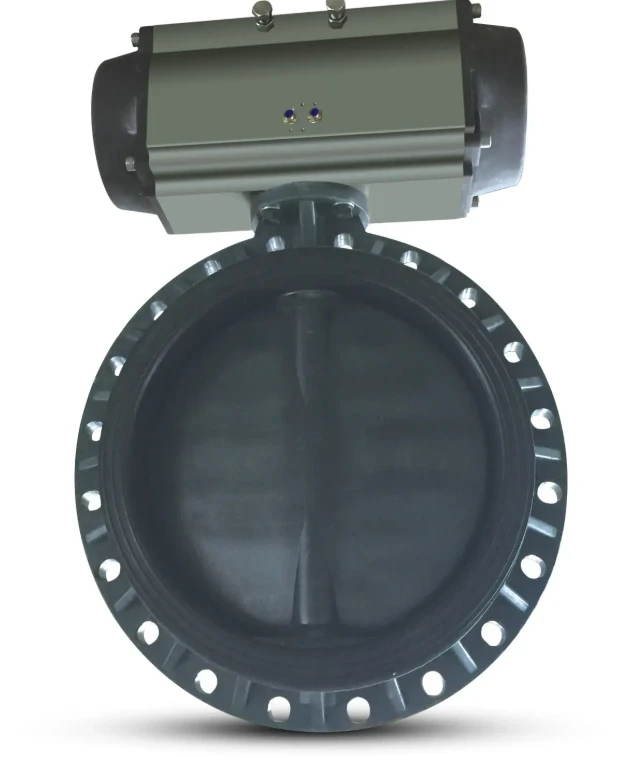

Ha a WCB pillangószelepe működtetővel rendelkezik, például aHajtóművezérlő pneumatikus PVC pillangószelep, a szelepmozgató megfelelő telepítése elengedhetetlen. A szelepmozgatót biztonságosan kell felszerelni a szelep szárához. Győződjön meg arról, hogy a szelepmozgató megfelelően vezetékes vagy csöv (attól függően, hogy elektromos vagy pneumatikus működtető -e), és hogy az összes csatlakozás szoros -e.
Vizsgálja meg a szelepmozót, hogy megbizonyosodjon arról, hogy simán működjön, és hogy teljes mértékben kinyitja és bezárja a szelepet. Állítsa be a működtető beállításokat, ha szükséges, hogy elérje a kívánt szelep működését.
Nyomásvizsgálat
A szelep telepítése után fontos a nyomásvizsgálat elvégzése. Ez elősegíti a szivárgások ellenőrzését és annak biztosítását, hogy a szelep megfelelően működjön. Használhat nyomásmérővel a nyomást a csővezetékben.
Kezdje azzal, hogy lassan növeli a nyomást a folyamatban. Figyelje a szelepet és a szivárgások jeleinek csatlakoztatását. Ha bármilyen szivárgást észlel, akkor azonnal zárja le a nyomást, és húzza meg a csavarokat, vagy szükség szerint cserélje ki a tömítéseket.
Kompatibilitás más alkatrészekkel
A WCB pillangószelepnek kompatibilisnek kell lennie a csővezeték -rendszer más alkatrészeivel. Például, ha aDomborító hajtómű golyógolyó gombbal pneumatikus pillangószelep bélés PTFE tömítés, Ellenőrizze, hogy kompatibilis -e a csővezetékben a folyadék, nyomás és hőmérséklet típusával.
Vegye figyelembe a szelep áramlási jellemzőit is. A szelepnek képesnek kell lennie arra, hogy kezelje a folyadék áramlási sebességét és nyomását a csővezetékben anélkül, hogy túlzott nyomáseséseket vagy áramlási korlátozásokat okozna.
Puha - pecsét megfontolások

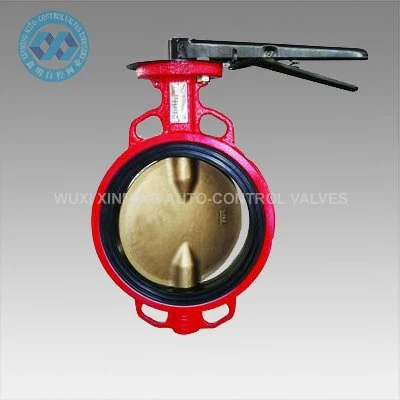

Ha aPuha - lezárja a pillangószelepet, vannak további szempontok. A lágy - tömítőszelepek érzékenyebbek a hőmérsékletre és a kémiai expozícióra. Győződjön meg arról, hogy a puha - tömítés anyag kompatibilis -e a csővezetékben lévő folyadékkal.
Legyen óvatos a puha -tömítőszelepek telepítésekor is. Kerülje el - húzza meg a csavarokat, mivel ez károsíthatja a lágy tömítést, és szivárgásokat okozhat.
Karbantartási hozzáférés
Végül ellenőrizze, hogy van -e elegendő hely a szelep körül a karbantartáshoz. Meg kell férnie a szelephez a rutin ellenőrzések, a tisztítás és az alkatrészek cseréje érdekében. Tervezze meg előre, és győződjön meg arról, hogy nincsenek olyan akadályok, amelyek megakadályozzák a szelephez való könnyű hozzáférést.
Összegezve, a WCB pillangószelep csővezetékbe történő telepítéséhez gondos előkészítés, megfelelő telepítési technikák és alapos tesztelés szükséges. Ezen telepítési követelmények betartásával biztosíthatja, hogy a szelep hosszú ideig zökkenőmentesen és hatékonyan működjön.
Ha a WCB pillangószelepek piacán van, vagy bármilyen kérdése van a telepítéssel kapcsolatban, ne habozzon elérni. Azért vagyunk itt, hogy segítsünk Önnek minden szelep igényében, és segíthet abban, hogy a megfelelő szelepet választja az adott alkalmazáshoz. Függetlenül attól, hogy szüksége van egy egyszerű szelepre egy kis méretarányú projekthez, vagy egy komplex szeleprendszer az ipari alkalmazáshoz, lefedjük. Csevegjünk, és beszéljünk meg, hogyan tudjuk megfelelni az Ön igényeinek!
