Hé! Az egészségügyi golyószelepek szállítójaként rengeteg tapasztalatom van, amikor megbizonyosodtam arról, hogy ezek a szelepek a felső - bevágást végezzem. Ebben a blogban végigmegyek, hogyan lehet tesztelni egy egészségügyi golyószelep teljesítményét.
1. Vizuális ellenőrzés
Mielőtt még a tényleges teljesítményvizsgálatot megkezdenénk, elengedhetetlen egy jó öreg, divatos vizuális ellenőrzés. Vessen egy pillantást a szelepre. Ellenőrizze, hogy vannak -e olyan nyilvánvaló károsodás jele, mint a repedések, horpadások vagy karcolások a testben, a golyóban és a szelep szárán. A sérült szelep közvetlenül a denevérről veszélyeztetheti teljesítményét. Vizsgálja meg a tömítéseket és a tömítéseket is. Jó állapotban kell lenniük, kopás, öregedés vagy deformáció jelei nélkül. Ha bármilyen problémát észlel a vizuális ellenőrzés során, ez egy piros zászló, és érdemes megfontolni a szelep vagy a hibás alkatrészek cseréjét.
2. Nyomásvizsgálat
Az egészségügyi gömbszelep tesztelésének egyik legfontosabb szempontja a nyomásvizsgálat. Ez segít meghatározni, hogy a szelep mennyire képes kezelni a különböző nyomás szintjét szivárgás nélkül.
Hidrosztatikus nyomásvizsgálat
A hidrosztatikus nyomásvizsgálathoz a vizet használjuk vizsgálati tápközegként. Először zárja be a szelepet, és csatlakoztassa azt egy nyomás -tesztelőberendezéshez. Töltse fel a szelepet és a csatlakoztatott csöveket vízzel, ügyelve arra, hogy bármilyen levegőt kiszivárogjon. Ezután fokozatosan növelje a tesztnyomás nyomását. Ezt a tesztnyomást általában az ipari szabványok vagy a szelep előírásai határozzák meg.
A legtöbb egészségügyi gömbszelepnél a tesztnyomás a maximális működési nyomás 1,5 -szerese. Tartsa a nyomást egy adott időszakra, általában 5-10 percig. Ez idő alatt óvatosan ellenőrizze a szelepet a szivárgás jeleire. Ellenőrizze az összes ízületet, tömítést és a szeleptestet. Ha látja, hogy bármilyen víz csöpög vagy szivárog, ez azt jelenti, hogy probléma van a szelep tömítési teljesítményével.
Pneumatikus nyomásvizsgálat
A pneumatikus nyomásvizsgálat levegőt vagy inert gázt, például nitrogént használ. A folyamat hasonló a hidrosztatikus teszteléshez, de van néhány különbség. Mivel a gázok összenyomhatóbbak, mint a folyadékok, a nyomás felhalmozódását és a felszabadulást alaposabban kell elvégezni. Továbbá, mivel a gázszivárgásokat nehezebb lehet vizuálisan felismerni, gyakran szappanos vízoldatot használunk a szivárgások ellenőrzésére.
Vigye fel a szappanos vizet a szelep összes potenciális szivárgáspontjára. Ha van szivárgás, akkor a menekülési gáz buborékokat képez a szappanos vízben. Csakúgy, mint a hidrosztatikus teszteléshez, tartsa meg a tesztnyomást egy beállított időre, és szorosan figyelje a szelepet.
3. Áramlási tesztelés
Az áramlásvizsgálat egy másik kritikus része az egészségügyi golyó szelep teljesítményének értékelésének. Segít megérteni, hogy a szelep mennyire képes szabályozni a folyadék áramlását rajta.
Nyitott - áramlásvizsgálat
Nyílt - áramlásvizsgálatban teljesen nyissa ki a szelepet, és hagyja, hogy a folyadék (víz vagy reprezentatív folyamat folyadék) ismert áramlási sebességgel folyjon rajta. Mérje meg a szelepen átnyúló nyomáscseppet a szelep felfelé és lefelé telepített nyomásmérők segítségével. A nyomásesés azt jelzi, hogy az ellenállás, amelyet a szelep az áramláshoz kínál.
Az alacsony nyomásesés azt jelenti, hogy a szelepnek jó áramlási tulajdonságai vannak, lehetővé téve a folyadék könnyen áthaladását. A magas nyomásesések megnövekedett energiafogyasztást és csökkentési rendszer hatékonyságát eredményezhetik. Hasonlítsa össze a mért nyomásesést a szelep megadott nyomásgörbével. Ha a mért érték lényegesen magasabb, mint a megadott érték, akkor ez azt jelentheti, hogy a szelep belső kialakításával vagy a szelep belsejében elzáródnak.
Flow - Vezérlő tesztelés
Áramlás - A vezérlés tesztelése annak ellenőrzésére, hogy a szelep mennyire képes szabályozni az áramlási sebességet. Fokozatosan állítsa be a szelepet a teljesen nyitottól a teljesen bezáráshoz, és mérje meg a megfelelő áramlási sebességeket különböző szelep helyzetekben. Ez segít nekünk a szelep áramlás -vezérlőgörbéjének létrehozásában.
Egy kút - az egészségügyi golyószelepnek képesnek kell lennie arra, hogy sima és pontos áramlási szabályozást biztosítson. Ha az áramlási sebesség tévesen változik, vagy ha a szelep nem zárja le teljesen az áramlást, ha teljesen bezárt, akkor problémája van annak áramlás -vezérlési teljesítményével.
4. Nyomatékvizsgálat
A nyomatékvizsgálat arról szól, hogy mekkora erőre van szükség a szelep kinyitásához és bezárásához. Ez azért fontos, mert befolyásolja a szelep egyszerű működését és hosszú távú tartósságát.
Használjon nyomatékkulcsot a szelep kinyitásához és bezárásához szükséges nyomaték méréséhez. A nyomatékértékeknek a szelepgyártó által megadott tartományon belül kell lenniük. Ha a nyomaték túl magas, ez azt jelentheti, hogy a szelep belsejében súrlódás van, talán az eltérés, a sérült alkatrészek vagy a nem megfelelő kenés miatt. Másrészt, ha a nyomaték túl alacsony, akkor laza vagy kopott belső mechanizmust jelezhet.
5. ülésszivárgásvizsgálat
Az ülésszivárgás tesztelése a szelep azon képességére összpontosít, amely bezárásakor lezárható. Különböző módszerek vannak az ülés szivárgásának tesztelésére, de az egyik általános módszer a nyomjelző gáz, például a hélium használata.
Először zárja be a szelepet, és hozzon létre egy lezárt kamrát a szelep ülés körül. Mutassa be a nyomjelzőgázt a szelep egyik oldalába. Ezután használjon gáz -detektáló eszközt az ülés másik oldalára szivárgó gáz mennyiségének megmérésére.
A megengedett ülésszivárgás mértékét általában az ipari szabványok határozzák meg. Ha a mért szivárgási sebesség meghaladja ezt a határértéket, akkor a szelep ülési teljesítménye nem felel meg.
6. ciklusvizsgálat
A ciklusvizsgálat magában foglalja a szelep többszöri kinyitását és bezárását, hogy szimulálja a valós felhasználást. Ez elősegíti a szelep tartósságának és megbízhatóságának ellenőrzését az idő múlásával.
Állítson be egy automatizált tesztelőberendezést a szelep kinyitásához és bezárásához egy meghatározott frekvencián. A ciklusok száma a szelep tervezett alkalmazásától függően változhat, de ez általában ezerben van. A ciklusvizsgálat során figyelje a szelep teljesítményét, beleértve a nyomatékkövetelményeket, az áramlási jellemzőket és az ülésszivárgást.
Ha a szelep kopás jeleit mutatja, például megnövekedett nyomatékot, csökkentett áramlást vagy megnövekedett ülésszivárgást, amikor a ciklusok száma növekszik, akkor lehet, hogy nem megfelelő hosszú távú használatra.
Termékkínálatunk

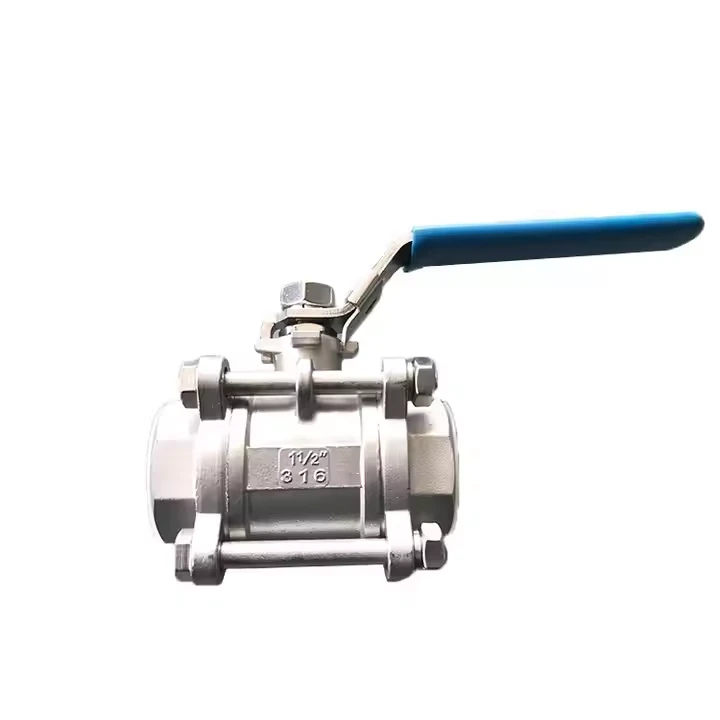

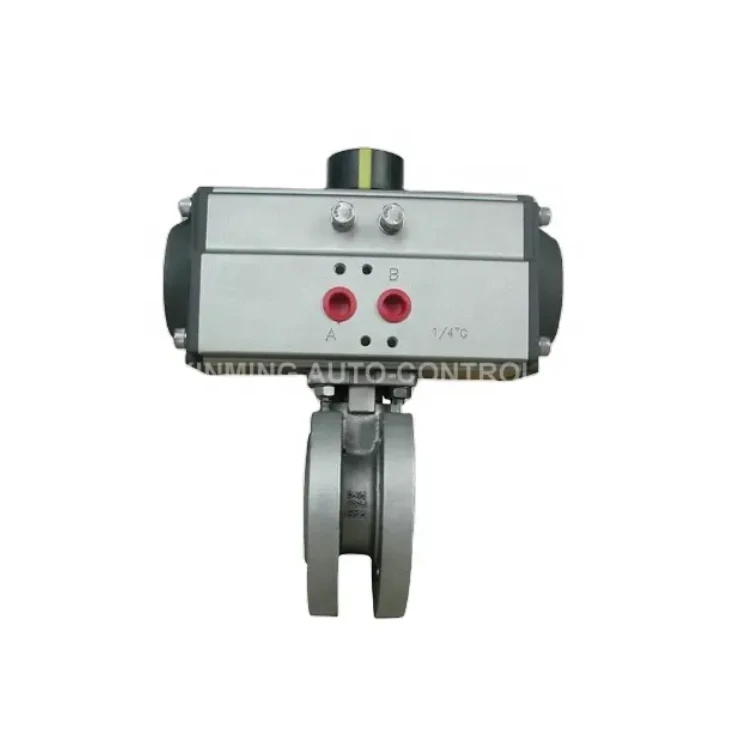

Különféle egészségügyi gömbszelepek széles választékát kínáljuk a különböző vevői igények kielégítésére. Például megvan aPneumatikus működtető ostya vékony golyószelep, amely kompakt kialakításáról és kiváló teljesítményéről ismert. A miénkPneumatikus golyószelep sárgaréz gömb szelep kiváló minőségű gömbszelepmagas minőségű sárgarézből készül, jó korrózióállóságot biztosítva. És ha szüksége van egy 180 fokos forgással rendelkező szelepre, a mi180 fokos pneumatikus működtető háromirányú gömbszelepnagyszerű választás.
Ha az egészségügyi gömbszelepek piacán tartózkodik, és szeretné biztosítani, hogy magas teljesítményű terméket kapjon, ne habozzon elérni. Biztosíthatunk részletes termékinformációkat és segíthetünk a tesztelési folyamatban, hogy megbizonyosodjunk arról, hogy a szelep megfelel -e az Ön konkrét követelményeinek. Vegye fel velünk a kapcsolatot a beszerzés céljából, és kezdjünk el egy nagyszerű üzleti kapcsolatot!
Referenciák
- ASME B16.34 - Szelepek - karimás, menetes és hegesztési vég
- API 598 - Szelep ellenőrzése és tesztelése
- ISO 5208 - Ipari szelepek - Szelepek nyomásvizsgálata
