A WCB pillangószelep nagy sebességű áramlású csővezetékbe történő felszerelése gondos tervezést és pontos kivitelezést igényel. WCB Butterfly Valve beszállítóként első kézből tapasztaltam a megfelelő telepítés fontosságát a szelep hosszú távú teljesítményének és a csővezetékrendszer általános biztonságának biztosításában. Ebben a blogban a telepítési folyamat részletes lépéseit és szempontjait osztom meg.
Telepítés előtti előkészítés
A telepítés megkezdése előtt alapvető fontosságú a WCB pillangószelep és a csővezeték átfogó ellenőrzése. Először ellenőrizze, hogy a szelepen nincs-e látható sérülés a szállítás során, például karcolások, horpadások vagy repedések a szeleptesten, tárcsán vagy száron. Győződjön meg arról, hogy a szelep összes alkatrésze, beleértve a tömítéseket, csavarokat és anyákat, jó állapotban van.
Ezután vizsgálja meg a csővezetéket. Mérje meg a csővezeték belső átmérőjét, hogy megbizonyosodjon arról, hogy az megegyezik a szelep méretével. A csővezetéknek tisztának és törmeléktől, rozsdától vagy bármilyen más szennyeződéstől mentesnek kell lennie, amely befolyásolhatja a szelep tömítési teljesítményét. A csővezeték alapos tisztításához használjon megfelelő tisztítóeszközöket, például kefét és sűrített levegőt.
A megfelelő hely kiválasztása
A WCB pillangószelep megfelelő helyének kiválasztása a nagy sebességű áramlási csővezetékben elengedhetetlen. A szelepet a csővezeték egyenes szakaszára kell felszerelni, távol a könyököktől, pólóktól vagy más áramlást zavaró elemektől. A szelep előtt legalább 5-10-szeres csőátmérőjű, utána pedig 2-3-szoros csőátmérőjű egyenes szakasz javasolt. Ez lehetővé teszi, hogy az áramlás stabil legyen a szelepen való áthaladás előtt és után, csökkentve a kavitáció és a túlzott kopás kockázatát.
Vegye figyelembe a szelep hozzáférhetőségét is a karbantartáshoz és az üzemeltetéshez. A szelepet olyan helyre kell felszerelni, ahol könnyen elérhető ellenőrzés, javítás és csere céljából. Kerülje a szelep beszerelését olyan helyre, ahol korlátozott a hely, vagy ahol más berendezések blokkolhatják.
A szelep felszerelése
A hely meghatározása után ideje felszerelni a WCB pillangószelepet. Először helyezze el a tömítéseket a szelep mindkét oldalára. Győződjön meg arról, hogy a tömítések középen vannak, és megfelelően illeszkednek a szelephez és a csővezeték karimáihoz. A tömítéseket a csővezetékben lévő folyadékkal és az üzemi feltételekkel kompatibilis anyagból kell készíteni.
Ezután igazítsa a szelepet a csővezeték karimáihoz. Használjon karimabeállító szerszámot annak biztosítására, hogy a szelep csavarfuratai és a csővezeték karimái tökéletesen egyvonalban legyenek. Helyezze be a csavarokat a lyukakon keresztül, és kézzel húzza meg egyenletesen az anyákat. Ebben a szakaszban ne húzza meg teljesen az anyákat, mert ez eltolódást okozhat.
A csavarok meghúzása
A megfelelő csavarhúzás elengedhetetlen a szivárgásmentes telepítéshez. Nyomatékkulccsal húzza meg a csavarokat a szelep gyártója által megadott ajánlott nyomatékértékre. Húzza meg a csavarokat keresztben, hogy biztosítsa a szorítóerő egyenletes eloszlását. A csavarok túlhúzása károsíthatja a tömítéseket és a szelepperemeket, míg az alulfeszítés szivárgáshoz vezethet.
Miután meghúzta a csavarokat a kezdeti nyomatékértékre, ellenőrizze újra a szelep és a csővezeték beállítását. Ha szükséges, végezzen kisebb beállításokat, majd húzza meg újra a csavarokat a végső nyomatékértékre. Ez az eljárás segít biztosítani a megfelelő tömítést és megakadályozni az esetleges szivárgásokat.
A szelep tesztelése
A telepítés befejezése után tesztelni kell a WCB pillangószelepet. Először végezzen szemrevételezést, hogy ellenőrizze, nincs-e nyilvánvaló jele az elmozdulásnak vagy sérülésnek. Ezután végezzen nyomáspróbát a telepítés sértetlenségének ellenőrzésére.
Zárja el a szelepet, és fokozatosan növelje a nyomást a csővezetékben az üzemi nyomásra. Ellenőrizze, hogy nincs-e szivárgás a szelepkarimák, tömítések vagy a szelepház körül. Ha bármilyen szivárgást észlel, azonnal állítsa le a rendszert, engedje el a nyomást, és ellenőrizze újra a telepítést. Végezze el a szükséges beállításokat, például húzza meg a csavarokat vagy cserélje ki a tömítéseket, majd ismételje meg a nyomáspróbát.
Különleges szempontok a nagy sebességű áramláshoz
Nagy sebességű áramlású csővezetékeknél további szempontokat kell figyelembe venni. A nagy sebességű áramlás kavitációt okozhat, ami gőzbuborékok képződése és összeomlása a folyadékban. A kavitáció károsíthatja a szeleptárcsát, az ülést és más alkatrészeket, ami csökkenti a szelep teljesítményét és rövidebb élettartamot.
A kavitáció elkerülése érdekében fontolja meg egy megfelelő kialakítású szelep, például nagy teljesítményű pillangószelep használatát. Ezeket a szelepeket úgy tervezték, hogy kezeljék a nagy sebességű áramlást és csökkentsék a kavitáció kockázatát. Ezenkívül áramlásszabályozó eszközöket is telepíthet a szelep elé, hogy csökkentse az áramlási sebességet és stabilizálja az áramlást.
Karbantartás és felügyelet
A rendszeres karbantartás és ellenőrzés elengedhetetlen a WCB pillangószelep hosszú távú működéséhez egy nagy sebességű áramlási csővezetékben. Hozzon létre egy karbantartási ütemtervet a szelep időszakos ellenőrzéséhez. Ellenőrizze a tömítések, csavarok, valamint a szeleptárcsa és az ülés állapotát kopás vagy sérülés szempontjából. Az elhasználódott alkatrészeket időben cserélje ki.
Figyelje a szelep működési paramétereit, például nyomást, hőmérsékletet és áramlási sebességet. Ezen paraméterek bármilyen jelentős változása a szelep vagy a csővezetékrendszer problémájára utalhat. Használjon monitoring rendszert az adatok összegyűjtésére és elemzésére, és tegye meg a megfelelő lépéseket az eredmények alapján.
Kapcsolódó termékek

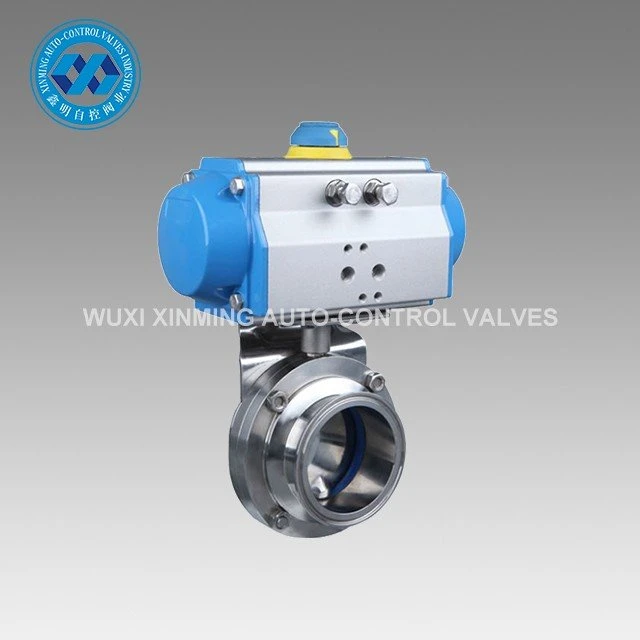

WCB pillangószelep beszállítóként más, kiváló minőségű pillangószelepek széles választékát is kínáljuk. Például a miénkÚj érkezés pneumatikus rozsdamentes acél ostya pillangószelepkülönféle ipari alkalmazásokhoz készült, megbízható teljesítményt és egyszerű kezelést biztosítva. A miénkEgészségügyi pillangószelepalkalmas az élelmiszer-, ital- és gyógyszeriparban, és megfelel a szigorú higiéniai előírásoknak. És a miénkPneumatikus működtető három excentrikus pillangószelepideális nagynyomású és magas hőmérsékletű alkalmazásokhoz.
