Hé! A vékony gömbszelepek szállítójaként első kézből láttam, hogy a megfelelő igazítás milyen döntő jelentőségű a telepítés során. Az eltérő vékony gömbszelep mindenféle problémához vezethet, például szivárgáshoz, csökkentett áramlás hatékonyságához és még korai kopáshoz. Tehát ebben a blogban megosztom néhány tippet arra, hogyan lehet biztosítani a vékony gömbszelep megfelelő igazítását a telepítés során.
A telepítés előtti ellenőrzések
Mielőtt még a telepítési folyamatot megkezdené, fontos néhány ellenőrzést elvégezni. Először is, győződjön meg arról, hogy megvan a megfelelő szelep a munkához. Ellenőrizze a szelep specifikációit a rendszer igényei szerint. Nem akarja, hogy olyan szelepdel végezzen, amely túl kicsi vagy túl nagy a csővezetékhez.
Vizsgálja meg a szelepet, hogy legyen -e minden látható károsodás. Keressen repedéseket, horpadásokat vagy a korrózió jeleit. A sérült szelep nem működik megfelelően, még akkor sem, ha tökéletesen igazodik. Ellenőrizze a szelep és a csővezeték párzási felületeit is. Tisztának és törmelékektől menteseknek kell lenniük. Bármely szennyeződés vagy szennyeződés megakadályozhatja a megfelelő tömítést és az igazítást.
Mérés és jelölés
A pontos mérés kulcsfontosságú a megfelelő igazításhoz. Használjon megbízható mérőszerszámot, például egy mérőszalagot vagy egy féknyerőt, hogy megmérje a csővezeték és a szelep átmérőjét. Győződjön meg arról, hogy a mérések megegyeznek. Ha jelentős különbség van, akkor előfordulhat, hogy adaptert vagy más szelepet kell keresnie.
Miután megerősítette a méréseket, jelölje meg a csővezetéket és a szelepet. Jelölje meg mind a csővezeték, mind a szelep középvonalát. Ez segít abban, hogy a telepítés során helyesen igazítsa őket. Használhat állandó jelölővel vagy írástudóval a jelek elkészítéséhez.
A szelep elhelyezése
A szelep elhelyezésekor fontos figyelembe venni az áramlási irányt. A legtöbb vékony gömbszelep nyíllal rendelkezik, amely jelzi az áramlás irányát. Győződjön meg arról, hogy a szelep nyílja igazodik -e az áramlási irányhoz a csővezetékben. A helytelen áramlási irány csökkenéshez és a szelep károsodásához vezethet.
Helyezze gondosan a szelepet a csővezetékbe. Próbálja meg igazítani a szelep és a csővezeték középvonalát a lehető legszorosabban. Lehet, hogy a nagyobb szelepekhez emelőeszközt, például emelőt vagy darut kell használnia. Győződjön meg arról, hogy a szelep szintű -e, és nem dönt az egyik oldalra.
Igazító eszközök használata
Számos igazítási eszköz áll rendelkezésre, amelyek segíthetnek a megfelelő igazítás biztosításában. Az egyik leggyakoribb eszköz a karima igazító eszköz. Ha a vékony golyószelepnek karimája van, ez az eszköz nagyon hasznos lehet. Segít összehangolni a szelep karimájában lévő csavarlyukakat és a csővezetéket. Ez biztosítja, hogy a csavarok könnyen beilleszthetők, és hogy a szelep megfelelően üljön.
Egy másik eszköz egy lézer -igazítási eszköz. Ez az eszköz lézernyalábot használ a pontos igazítási referencia biztosításához. Különösen hasznos lehet hosszú csővezetékeknél, vagy ha nagy pontosságra van szükség. Lézer -igazító eszköz használatával biztosíthatja, hogy a szelep nagyon kicsi tolerancián belül legyen.
Meghúzva a csavarokat
Miután a szelep a helyén van és megfelelően igazodik, ideje meghúzni a csavarokat. De ne csak megőrüljön, és szorítsa meg őket egyszerre. Követnie kell egy specifikus meghúzási sorozatot. Kezdje úgy, hogy a csavarokat keresztmintán húzza meg. Ez elősegíti a nyomás egyenletes elosztását a karima körül, és biztosítja a megfelelő tömítést.
Használjon nyomatékkulcsot a csavarok meghúzásához az ajánlott nyomatékértékre. Túl - A csavarok meghúzása megrongálhatja a szelepet vagy a csővezetéket, míg az alatti meghúzás szivárgáshoz vezethet. A helyes nyomatékértékekhez lásd a szelep telepítési kézikönyvét.
Az igazítás tesztelése
A szelep beszerelése és a csavarok meghúzása után fontos az igazítás tesztelése. Vizuális ellenőrzést végezhet, hogy megbizonyosodjon arról, hogy a szelep megfelelően igazodik -e. Ellenőrizze az eltérés jeleit, például a karimák vagy a szelep közötti réseket, amelyek úgy tűnik, hogy megdöntöttek.
Megnyomó tesztet is elvégezhet. Használjon nyomást a rendszerre, és ellenőrizze, hogy nincs -e szivárgás. Ha szivárgások vannak, az eltérés jele lehet. Ebben az esetben lehet, hogy lazítania kell a csavarokat, igazítsa a szelepet, majd vissza kell húznia a csavarokat.
Közös igazítási kérdések és megoldások
Időnként a telepítés során néhány általános igazítási problémával szembesülhet. Az egyik általános kérdés a karimás eltérés. Ez akkor fordulhat elő, ha a karimákat nem megfelelően megmunkálják, vagy ha a csővezeték nem egyenes. A probléma megoldásához az alátéteket használhatja az igazítás beállításához. Az alátét vékony anyagdarabok, amelyeket a karimák közé lehet helyezni az igazítás kijavításához.
Egy másik probléma a szelep szár eltérése. Ez problémákat okozhat a szelep működésével. Ha észreveszi, hogy a szelepszár nem mozog simán, vagy hogy a szelepet nehéz kinyitni és bezárni, akkor az a STEM eltérés következménye lehet. Ebben az esetben előfordulhat, hogy szét kell szerelnie a szelepet és át kell igazítani a szárot.
A megfelelő igazítás fontossága a különféle vékony gömbszelepeknél

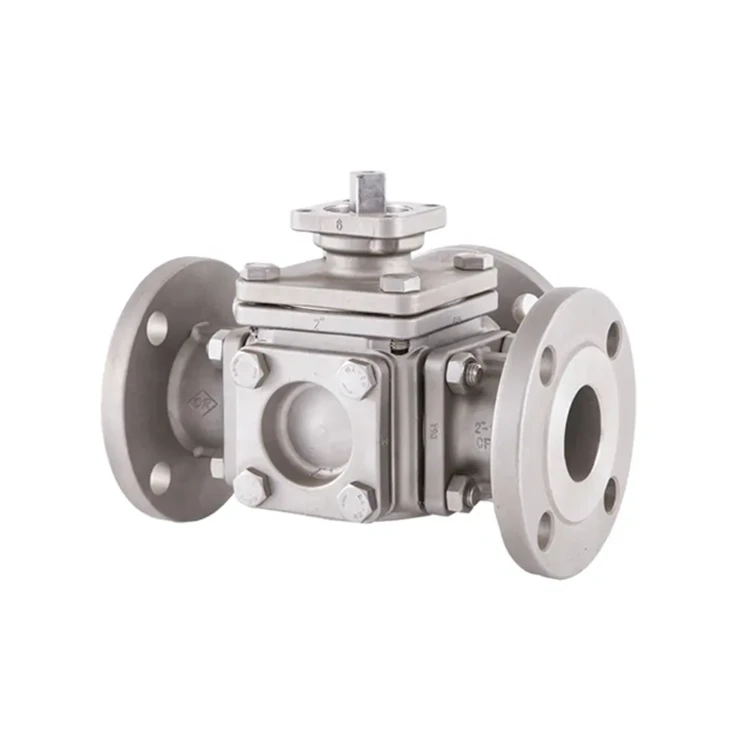

Különböző típusú vékony gömbszelepek eltérő igazítási követelményekkel rendelkeznek. Például a180 fokos pneumatikus működtető háromirányú gömbszelepPontosan igazítani kell a szelepmozgató megfelelő működésének biztosítása érdekében. Az eltérő szelep a szelepmozgató hibás működését okozhatja, ami problémákhoz vezet az áramlásszabályozással.
ADouble Union L - Háromirányú gömbszelep alakúSzintén gondos igazítást igényel. Az L -alakú kialakítás azt jelenti, hogy a szelepet helyesen kell elhelyezni, hogy az áramlást a kívánt módon irányítsa. Bármely eltérés megzavarhatja az áramlási mintát és csökkentheti a rendszer hatékonyságát.
Magas teljesítményű elektromos gömbszelepek megbízható működéshezegy másik típus, amely megfelelő igazításra szorul. Ezeket a szelepeket gyakran használják a kritikus alkalmazásokban, ahol a megbízhatóság kulcsfontosságú. Az eltérő elektromos gömbszelep elektromos problémákhoz vezethet és befolyásolhatja a rendszer általános teljesítményét.
Következtetés
Az optimális teljesítmény és a hosszú élettartam szempontjából elengedhetetlen a vékony gömbszelep megfelelő igazításának biztosítása. A blogban vázolt lépéseket követve, a telepítés előtti ellenőrzésektől az igazítás teszteléséig, elkerülheti az eltérő szelepekhez kapcsolódó sok általános problémát.
Ha a magas színvonalú, vékony gömbszelepek piacán vagy, itt vagyunk, hogy segítsünk. Kínálunk olyan vékony gömbszelepek széles skáláját, amelyeket úgy terveztek, hogy megfeleljenek az Ön egyedi igényeinek. Függetlenül attól, hogy szükséged van egy egyszerű, kétirányú szelepre, vagy egy bonyolultabb háromirányú szelepre, lefedjük. Ha bármilyen kérdése van, vagy meg akarja vitatni az Ön igényeit, nyugodtan forduljon hozzánk. Mindig örömmel segítünk a megfelelő szelep megtalálásában és a sima telepítési folyamat biztosításában.
Referenciák
- Szelep telepítési kézikönyvei
- Ipari szabványok a szelep telepítéséhez
- Műszaki útmutatók a csőszerelést és a szelep igazítását
