Az alapok megértése
Mielőtt belemerülnénk a csatlakoztatási folyamatba, nézzük meg gyorsan, mi is az a pneumatikus működtető. A pneumatikus működtető egy olyan eszköz, amely sűrített levegőt használ mechanikai mozgás létrehozására. Ez lehet lineáris vagy forgó, az aktuátor típusától függően.

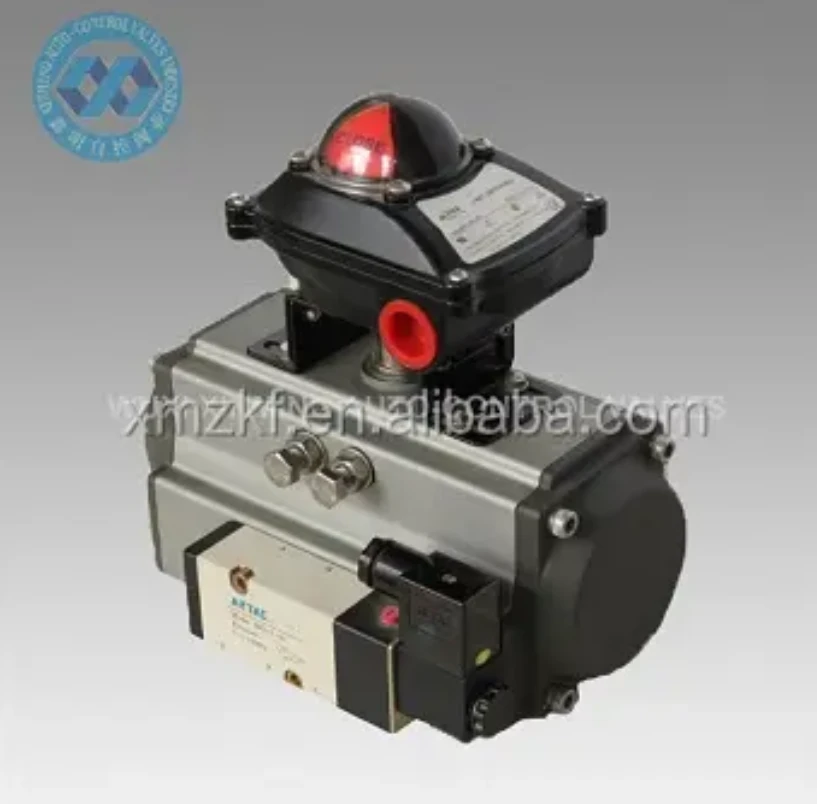

Pneumatikus hajtóművek széles választékát kínáljuk, beleértveRugóvisszatérítésű pneumatikus forgómozgató. Ezek az aktuátorok nagyszerűek, mert a légnyomás megszüntetésekor automatikusan visszatérhetnek eredeti helyzetükbe. Egy másik népszerű lehetőség a miénkSzénacél, rozsdamentes acél, kiváló minőségű pneumatikus működtető. A kiváló minőségű anyagoknak köszönhetően tartósak és megbízhatóak. Akinek pedig fejlettebb funkciókra van szüksége, a miSzelep Airtac pneumatikus hengeres működtető szerkezet működtető helyzetjelzővel és Airtac mágnesszeleppelpontos helyzetszabályozást biztosít.
A csatlakozás előfeltételei
Először is össze kell gyűjtenie a szükséges eszközöket és anyagokat. Természetesen szükség lesz egy pneumatikus működtetőre, valamint egy vezérlőrendszerre. A vezérlőrendszer lehet olyan egyszerű, mint egy alap be-ki kapcsoló, vagy olyan összetett, mint egy programozható logikai vezérlő (PLC).
Szüksége lesz néhány szerelvényre is, hogy az aktuátort a levegőellátáshoz és a vezérlőrendszerhez csatlakoztassa. Győződjön meg arról, hogy a megfelelő méretű és típusú szerelvények vannak az adott működtető és vezérlőrendszer számára. A csővágó és a csavarkulcs szintén nélkülözhetetlen eszközök a szerelvények és a csövek felszereléséhez.
1. lépés: Készítse elő az aktuátort
Első lépésként ellenőrizni kell, hogy a hajtómű nem sérült-e a szállítás vagy tárolás során. Keressen repedéseket, horpadásokat vagy korróziós jeleket. Ha minden rendben van, tisztítsa meg a működtetőelem csatlakozóit egy tiszta, száraz ruhával, hogy eltávolítsa a szennyeződéseket és a törmeléket.
Ezután meg kell határoznia a hajtómű levegő bemeneti és kimeneti nyílásait. Általában a levegő bemeneti nyílása az, ahol a sűrített levegő belép az aktuátorba, és a kimeneti nyílás az, ahol a levegő kilép. Az aktuátoron lévő jelöléseknek meg kell mutatniuk, hogy melyik melyik.
2. lépés: Csatlakoztassa a levegőellátást
Itt az ideje, hogy az aktuátort a levegőellátáshoz csatlakoztassa. Először csatlakoztassa a pneumatikus cső egyik végét a fő levegőellátó vezetékhez. Használja a megfelelő szerelvényt a szoros tömítés érdekében. Használhatja a csavarkulcsot a szerelvény meghúzásához, de ügyeljen arra, hogy ne húzza túl, mert ez károsíthatja a szerelvényt vagy a csövet.
Ezután csatlakoztassa a cső másik végét az aktuátor levegőbemeneti nyílásához. Ismét ellenőrizze, hogy a kapcsolat biztonságos-e. A légszivárgás elkerülése érdekében érdemes valamilyen menettömítő anyagot használni az illesztőmeneteken.
3. lépés: Csatlakoztassa az aktuátort a vezérlőrendszerhez
A működtető szerkezet és a vezérlőrendszer csatlakoztatásának különböző módjai vannak, attól függően, hogy milyen típusú vezérlőrendszert használ.
Ha egyszerű kapcsolót használ
Ha alapvető be-ki kapcsolót használ, akkor mágnesszelepet kell használnia. A mágnesszelep a sűrített levegő kapcsolójaként működik. Csatlakoztassa a mágnesszelepet a vezérlőkapcsolóhoz elektromos vezetékekkel. Győződjön meg arról, hogy a vezetékek megfelelőek, és a csatlakozások biztonságosak.
Ezután csatlakoztassa a mágnesszelepet a levegőellátó vezetékhez és a működtetőhöz. A mágnesszelep szabályozza, hogy a sűrített levegő mikor juthat be a hajtóműbe. Amikor bekapcsolja a kapcsolót, a mágnesszelep kinyílik, levegőt engedve a működtető szerkezetbe, és elmozdulást okozva. Amikor kikapcsolja a kapcsolót, a mágnesszelep bezárul, leállítva a levegő áramlását.
Ha PLC-t használ
Ha PLC-t használ, a folyamat egy kicsit bonyolultabb. Először is csatlakoztatnia kell a PLC-t a mágnesszelephez a megfelelő elektromos kábelekkel. A PLC jeleket küld a mágnesszelepnek, hogy szabályozza annak nyitását és zárását.
Azt is be kell programoznia a PLC-t, hogy a megfelelő jeleket a megfelelő időben küldje. Ez megköveteli bizonyos programozási nyelvek ismeretét, például a létralogikát. Ha nem ismeri a PLC programozást, érdemes szakemberhez fordulni.
4. lépés: Tesztelje a kapcsolatot
Miután az összes kapcsolatot létrehozta, ideje tesztelni a rendszert. Mielőtt elkezdené, győződjön meg arról, hogy minden szerelvény szorosan meg van húzva, és nincs-e légszivárgás. A szivárgás ellenőrzésére szappanos vizes oldatot használhat. Ha buborékokat lát egy szerelvény körül, az azt jelenti, hogy szivárgás van, és meg kell húzni a szerelvényt vagy ki kell cserélni a tömítést.
Kapcsolja be a levegőellátást, és tesztelje az indítószerkezetet a vezérlőrendszer segítségével. Ellenőrizze, hogy az aktuátor megfelelően mozog-e a vezérlőrendszertől érkező jeleknek megfelelően. Ha bármilyen probléma adódik, például a hajtómű nem mozog vagy rosszul mozog, ellenőrizze a csatlakozásokat és a vezérlőrendszer beállításait.
5. lépés: Hibaelhárítás
Ha bármilyen problémába ütközik a tesztelési szakasz során, ne essen pánikba. Íme néhány gyakori probléma és megoldásuk:
- Nincs mozgás: Ellenőrizze, hogy a levegőellátás megfelelően működik-e, és nincs-e eltömődés a csövekben vagy a működtetőelem portjaiban. Győződjön meg arról is, hogy a mágnesszelep megfelelően nyílik és zár.
- Szabálytalan mozgás: Ennek oka lehet a levegő szivárgása vagy a nem megfelelő nyomásbeállítások. Ellenőrizze a szivárgást, és szükség esetén állítsa be a nyomásszabályozót.
- Túlmelegedés: Ha az aktuátor túlmelegszik, annak oka lehet a túlzott súrlódás vagy a légáramlási probléma. Ellenőrizze a hajtóművet, hogy nincs-e rajta sérülés vagy akadály.
Becsomagolás
Egy pneumatikus hajtómű csatlakoztatása a vezérlőrendszerhez elsőre ijesztő feladatnak tűnhet, de megfelelő eszközökkel, tudással és egy kis türelemmel sikeresen megteheti.
