A pillangószelep kalibrálása egy kritikus folyamat, amely biztosítja annak optimális teljesítményét és hosszú élettartamát. Megbízható pillangószelep -beszállítóként megértjük a megfelelő kalibrálás jelentőségét ezen alapvető elemek hatékonyságának és megbízhatóságának fenntartásában. Ebben a blogbejegyzésben végigvezetjük Önt a pillangószelep kalibrálásának lépésről lépésre, amely tudást és készségeket biztosít Önnek a feladat hatékony elvégzéséhez.
A pillangószelep alapjainak megértése
Mielőtt belemerülne a kalibrációs folyamatba, elengedhetetlen, hogy alapvető ismereteket tudjon megérteni a pillangószelep működéséről. A pillangószelep egy negyed fordulószelep, amely lemez alakú bezárási elemet használ a folyadék áramlásának a csővezetéken keresztül történő szabályozására. A lemezt egy tengelyre van felszerelve, amely 90 fokkal forog, hogy kinyitja vagy bezárja a szelepet. Ha a lemez párhuzamos az áramlási irányhoz, a szelep teljesen nyitva van, lehetővé téve a maximális áramlást. Ezzel szemben, ha a lemez merőleges az áramlási irányra, a szelep teljesen bezáródik, és blokkolja az áramlást.
Miért szükséges a kalibrálás?
A kalibrálás a szelep beállításának folyamata annak biztosítása érdekében, hogy pontosan és következetesen működjön. Az idő múlásával olyan tényezők, mint a kopás, a hőmérséklet -változások és a nyomásingadozások, a pillangószelep eltérhet a tervezett beállításaitól. Ez pontatlan áramlásszabályozást, csökkentett hatékonyságot és akár rendszerhibákat eredményezhet. A szelep rendszeres kalibrálásával fenntarthatja teljesítményét, meghosszabbíthatja élettartamát és megakadályozhatja a költséges állásidőt.
Szükséges szerszámok és felszerelések
A kalibrációs folyamat megkezdése előtt össze kell gyűjtenie a szükséges szerszámokat és berendezéseket. Ide tartozhatnak:
- Nyomatékkulcs
- Nyomásmérő
- Egy áramlási mérő
- Kalibrációs diagram vagy kézikönyv
- Biztonsági berendezések, például kesztyű és védőszemüveg
Lépésről lépésre történő kalibrációs folyamat
A következő lépések felvázolják a pillangószelep kalibrálásának általános folyamatát. Fontos azonban megjegyezni, hogy a specifikus kalibrációs eljárás a szelep gyártmányától és modelljétől függően változhat. A részletes információkhoz mindig olvassa el a gyártó utasításait és irányelveit.
1. lépés: Előkészítés
- Izolálja a szelepet:Mielőtt elkezdené a szelepen dolgozni, győződjön meg arról, hogy elkülöníti a rendszerből az upstream és a lefelé irányuló szelepek bezárásával. Ez megakadályozza, hogy a folyadék a szelepen átfolyjon a kalibrációs folyamat során.
- Enyhítse a nyomást:Használjon nyomásmérővel a szelep nyomását, és enyhítse a maradék nyomást a lefolyószelep kinyitásával vagy a rendszer szellőzésével.
- Tisztítsa meg a szelepet:Tisztítsa meg a szennyeződéseket, a törmeléket vagy a korróziót a szelepből és annak alkatrészeiből tiszta ruhával vagy enyhe tisztító oldattal. Ez biztosítja a pontos leolvasást és megakadályozza a szelep károsodását.
2. lépés: Ellenőrizze a szelep helyzetét
- Ellenőrizze a szelep helyzetét:Használjon vizuális ellenőrzést vagy pozíciót mutatót annak megerősítésére, hogy a szelep teljesen zárt helyzetben van. Ha a szelep nincs teljesen bezárva, állítsa be manuálisan, amíg nem.
- Jelölje meg a szelep helyzetét:Használjon egy jelölőt vagy írástudót a szelep szárának vagy a szelepmozgatónak a helyzetének megjelölésére. Ez segít abban, hogy a szelep kalibrálás után visszatérjen ugyanabba a helyzetbe.
3. lépés: Állítsa be a működtetőt
- Ellenőrizze a működtető beállításait:Lásd a gyártó utasításait a szelepmozgató helyes beállításainak, például a nyomaték, a nyomás és a stroke hosszának meghatározására. Használjon nyomatékkulccsal a működtetőt a megadott beállításokhoz.
- Tesztelje a szelepmozót:Használjon nyomásmérővel a nyomást a szelepmozgatóra, és ellenőrizze, hogy a szelep szárát simán és pontosan mozgatja -e. Ha a szelepmozgató nem működik megfelelően, állítsa be a beállításokat, vagy ha szükséges, cserélje ki a szelepmozót.
4. lépés: Ellenőrizze az áramlási sebességet
- Telepítsen egy áramlási mérőt:Szereljen be egy áramlási mérőt a csővezetékbe a szelep felfelé vagy lefelé, hogy megmérje az áramlási sebességet. Ügyeljen arra, hogy kövesse a gyártó utasításait az áramlási mérő telepítésére és kalibrálására.
- Nyissa ki a szelepet fokozatosan:Lassan nyissa ki a szelepet, és figyelje az áramlási sebességet az áramlási mérővel. Állítsa be a szelep helyzetét a kívánt áramlási sebesség eléréséhez.
- Jegyezze fel az áramlási sebességet:Jegyezze fel az áramlási sebességet különböző szeleppozíciókban, és hasonlítsa össze a gyártó előírásaival. Ha az áramlási sebesség eltér a specifikációktól, állítsa be a szelepet vagy a működtetőt, amíg az megfelel a követelményeknek.
5. lépés: Ellenőrizze a szivárgást
- Csukja be teljesen a szelepet:Miután elérte a kívánt áramlási sebességet, zárja be a szelepet teljes mértékben, és ellenőrizze, hogy van -e szivárgás nyomásmérővel vagy szivárgásdetektorral. Ha van szivárgás, állítsa be a szelepet vagy a működtetőt, amíg le nem áll.
- Vizsgálja meg a szelepet nyomás alatt:Vigye fel a nyomást a szelepre, és ellenőrizze, hogy nincs -e szivárgás különböző nyomásszinten. Ha a szelep nagy nyomással szivárog, állítsa be a szelepet vagy a szelepmozgatót a tömítési teljesítmény javítása érdekében.
6. lépés: Végső ellenőrzések
- Ellenőrizze a szelep helyzetét:Használjon vizuális ellenőrzést vagy pozíciót mutatót annak megerősítésére, hogy a szelep teljesen zárt helyzetben van. Ha a szelep nincs teljesen bezárva, állítsa be manuálisan, amíg nem.
- Ellenőrizze a kalibrációs jeleket:Ellenőrizze a szelep szárán vagy a szelepmozgató kalibrációs jeleit, hogy a szelep a kalibrálás után visszatérjen ugyanabba a helyzetbe.
- Vizsgálja meg a szelep működését:Nyissa meg és zárja be a szelepet többször, hogy ellenőrizze, hogy simán és pontosan működik -e. Ellenőrizze a szokatlan zajokat, rezgéseket vagy ellenállást a működés közben.
A pillangószelepek típusai és azok kalibrációs megfontolásai
A piacon többféle pillangószelep elérhető, mindegyiknek megvan a saját egyedi tulajdonsága és kalibrációs követelményei. Íme néhány a pillangószelepek leggyakoribb típusai és azok kalibrációs megfontolásai:
Koncentrikus pillangószelepek
A koncentrikus pillangószelepek a legalapvetőbb típusú pillangószelepek, a lemez a szelep szárán. Ezeket a szelepeket általában alacsony nyomású alkalmazásokban használják, és kevesebb kalibrálást igényelnek, mint más típusú szelepek. Az optimális teljesítmény biztosítása érdekében azonban továbbra is fontos ellenőrizni a szelep helyzetét, a működtető beállításait és az áramlási sebességet.
Excentrikus pillangószelepek
Az excentrikus pillangószelepek ofszet lemezük van, amely jobb tömítést és csökkent kopást biztosít. Ezeket a szelepeket általában nagynyomású alkalmazásokban használják, és pontosabb kalibrálást igényelnek, mint a koncentrikus pillangószelepek. Az excentrikus pillangószelep kalibrálásában fontos figyelmet fordítani a szelep helyzetére, a működtető beállításaira és a tömítési teljesítményre a szoros tömítés és a szivárgás megakadályozása érdekében.
Dupla-accentrikus pillangószelepek
A dupla-accentrikus pillangószelepek két eltolódással rendelkeznek, az egyik a lemezen és egy a szárban, ami még jobb tömítést és csökkent súrlódást biztosít. Ezeket a szelepeket általában olyan kritikus alkalmazásokban használják, ahol magas pontosságra és megbízhatóságra van szükség. A kettős egcentrikus pillangószelep kalibrálásában fontos, hogy gondosan kövesse a gyártó utasításait, és speciális kalibrációs berendezéseket használjon a pontos és következetes eredmények biztosításához.
Hármas-accentrikus pillangószelepek
A hármas-eccentrikus pillangószelepek három eltolással rendelkeznek, amelyek a legmagasabb szintű tömítést és a leghosszabb élettartamot biztosítják. Ezeket a szelepeket általában magas hőmérsékleten, nagynyomású és korrozív alkalmazásokban használják. A hármas-egcentrikus pillangószelep kalibrálásához fontos, hogy a nyomatékkulccsal a működtetőt a megadott beállításokhoz állítsa, és rendszeresen ellenőrizze a szelep helyzetét és a tömítési teljesítményt az optimális teljesítmény biztosítása érdekében.
Pillangószelep -termékeink
Vezető pillangószelep-beszállítóként kiváló minőségű pillangószelepek széles skáláját kínáljuk a különféle iparágak és alkalmazások igényeinek kielégítésére. Termékeink között szerepel:

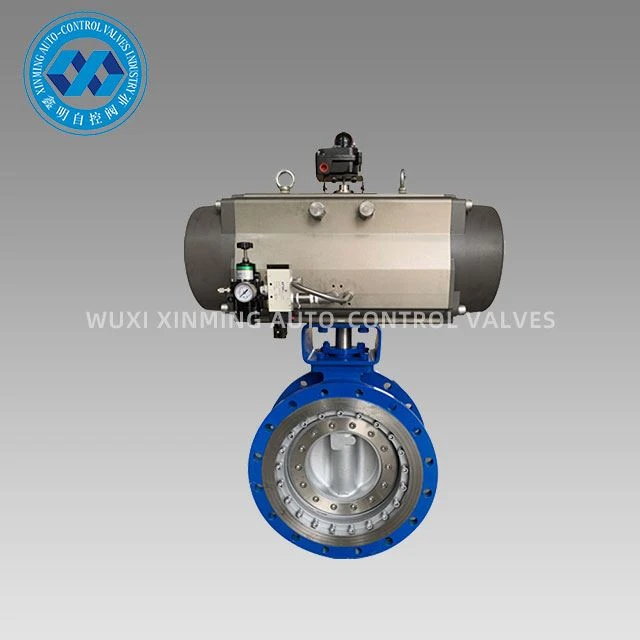

- Pneumatikus működtető-tri-centrikus pillangószelep: Ez a szelep hármas-egcentrikus kialakítással rendelkezik, amely kiváló tömítési teljesítményt és hosszú élettartamot biztosít. Ez alkalmas magas hőmérsékletű, nagynyomású és korrozív alkalmazásokra.
- Pneumatikus működtető karima pillangó vlave: Ezt a szelepet karimás csatlakozásokkal rendelkező csővezetékekhez való felhasználásra tervezték. Pneumatikus működtetővel rendelkezik, amely megbízható és hatékony működést biztosít.

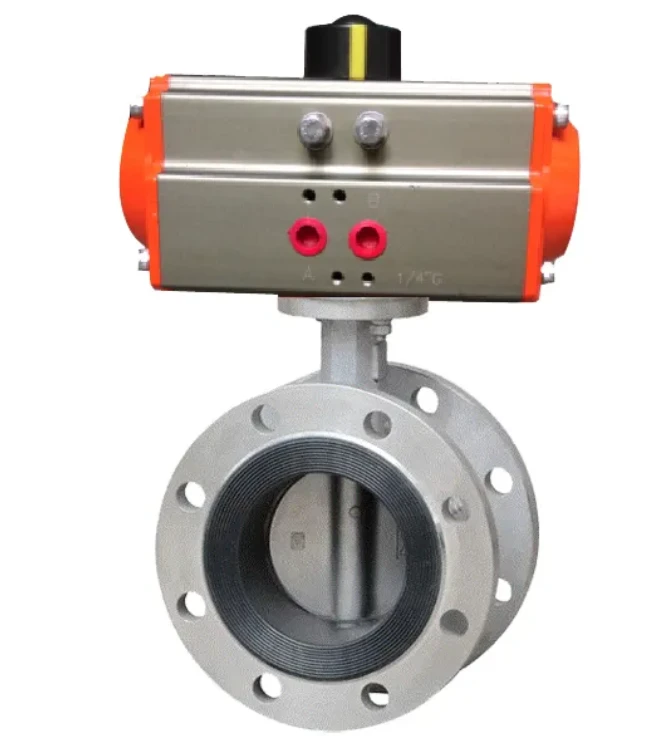

- Pneumatikus egészségügyi pillangószelep: Ezt a szelepet kifejezetten az élelmiszerekben, italokban és a gyógyszeriparban való felhasználásra tervezték. Egészségügyi formatervezéssel rendelkezik, amely megfelel a legmagasabb higiéniai és a tisztaság előírásainak.
Vegye fel velünk a kapcsolatot a beszerzés és a konzultáció érdekében
Ha szüksége van egy kiváló minőségű pillangószelepre, vagy bármilyen kérdése van a szelep kalibrálásával kapcsolatban, kérjük, ne habozzon kapcsolatba lépni velünk. Szakértői csoportunk rendelkezésre áll, hogy szakmai tanácsadást, technikai támogatást és testreszabott megoldásokat nyújtson Önnek az Ön egyedi igényeinek kielégítéséhez. Elkötelezettek vagyunk azért, hogy ügyfeleink számára a legjobb termékeket és szolgáltatásokat biztosítsuk versenyképes áron. Akár kisvállalkozás, akár nagyvállalat vagy, segíthetünk abban, hogy megtalálja a megfelelő szelepet az alkalmazásához.
Referenciák
- Valve Handbook, Cameron Iron Works, Inc.
- Vezérlőszelep kézikönyv, az Emerson Process Management által
- Pillangószelep telepítési és karbantartási kézikönyve, különféle gyártók által
