Hé! A pneumatikus golyószelepek szállítójaként gyakran megkérdezem, hogyan kell beállítani ezen szelepek nyílási és záró sebességét. Ez döntő szempont, különösen akkor, ha optimalizálni szeretné a rendszerek teljesítményét. Ebben a blogban megosztom néhány gyakorlati tippet és betekintést a témában.
Először is, értjük meg, miért számít a nyitási és záró sebesség beállítása. Különböző ipari alkalmazások esetén a pneumatikus gömbszelep sebességének megnyílik vagy bezárása jelentős hatással lehet. Például egy olyan folyamatban, ahol az áramlási sebesség hirtelen változása olyan problémákat okozhat, mint a víz kalapács a csővezetékben, a lassabb kinyitási vagy záró sebesség megakadályozhatja a károkat. Másrészt, néhány nagysebességű folyamatban a hatékonyság fenntartásához gyorsabb szelep működésére lehet szükség.
A nyitási és záró sebességet befolyásoló tényezők
Számos tényező befolyásolhatja a pneumatikus gömbszelep nyitási és záró sebességét. Az egyik legfontosabb a pneumatikus hajtóműhöz továbbított légnyomás. A szelepmozgató az a rész, amely a golyó mozgását a szelep belsejében hajtja. Ha növeli a légnyomást, a szelepmozgató általában gyorsabban mozog, ami a szelep gyorsabb kinyitását vagy bezárását eredményezi. Ezzel szemben a légnyomás csökkentése lelassítja a műveletet.
Egy másik tényező a szelep mérete. A nagyobb szelepek általában több tömeggel mozognak, így lassabban kinyílhatnak és bezáródhatnak a kisebbekhez képest, még ugyanolyan légnyomás esetén is. A szelepmozgató típusa szintén szerepet játszik. Egyes hajtóműveket nagysebességű működésre tervezték, míg mások inkább a precíziós és a lassabb mozgásra koncentrálnak.
A légnyomás beállítása
A légnyomás beállítása az egyik legegyszerűbb módszer a nyitási és záró sebesség megváltoztatására. A legtöbb pneumatikus rendszernek van olyan nyomásszabályozója, amelyet használhat a szelepmozgatóhoz vezető légnyomás szabályozására. Ehhez meg kell találnia a nyomásszabályozót a pneumatikus rendszerben. Ez általában egy mérőeszköz és beállító gombos eszköz.
Kezdje az aktuális légnyomás ellenőrzésével. Ezt megteheti, ha megnézi a nyomásszabályozó mérőjét. Ha meg akarja növelni a nyitási és zárási sebességet, lassan fordítsa meg a beállítási gombot az óramutató járásával megegyező irányban a nyomás növelése érdekében. Figyelje a mérőt, hogy megbizonyosodjon arról, hogy nem haladja meg a szelep és a működtető ajánlott nyomását. Ha le akarja lassítani a műveletet, fordítsa el a gombszámlálót - az óramutató járásával megegyező irányban a nyomás csökkentése érdekében.
Fontos, hogy kis beállításokat végezzen, és minden változás után tesztelje a szelep működését. Ilyen módon megtalálhatja az adott alkalmazás optimális sebességét.
Áramlás -vezérlő szelepek használata
Az áramlásszabályozó szelepek egy másik hasznos eszköz a pneumatikus gömbszelep nyílási és záró sebességének beállításához. Ezeket a szelepeket a szelepmozgató légszállító vonalába telepítik. Úgy működnek, hogy korlátozzák a levegő áramlását, amely viszont szabályozza a működtető mozgásának sebességét.
Két fő típusú áramlási szabályozó szelep van: a tűszelepek és a fojtószelepszelepek. A tűszelepek finom, menetes szárral rendelkeznek, amely lehetővé teszi a légáram nagyon pontos beállítását. A fojtószelepszelepeket viszont gyakrabban használják az általános áramlásszabályozáshoz, és könnyebben beállíthatók.
Egy áramlási szabályozó szelep használatához egyszerűen telepítse a légszállító vonalba a nyomásszabályozó és a szelepmozgató között. Ezután állítsa be a szelepet a légáram növelése vagy csökkentése érdekében. Hasonlóan a légnyomás beállításához, végezzen kis változtatásokat és tesztelje a szelep működését minden beállítás után.
Működtető - specifikus kiigazítások
Néhány pneumatikus hajtómű beépített - beállítási mechanizmusokkal rendelkezik. Például néhány forgó szelepmozgató állítható leállásokkal rendelkezik, amelyek felhasználhatók a forgási szög korlátozására, ami közvetett módon befolyásolhatja a nyitási és zárási sebességet. Másoknak állítható csillapítási vagy párnázási tulajdonságai lehetnek, amelyek lelassíthatják a mozgást a stroke végén.
Ha a szelepmozgatója rendelkezik ezeknek a funkcióknak, olvassa el a gyártó kézikönyvét a beállítások elvégzéséhez. Fontos, hogy gondosan kövesse az iránymutatásokat a megfelelő működés biztosítása és a szelepmozgató károsodásának elkerülése érdekében.
Valódi - Világpéldák
Vessen egy pillantást néhány valós világ forgatókönyvekre, ahol a pneumatikus gömbszelep nyitási és záró sebességének beállítása döntő jelentőségű. Egy élelmiszer -feldolgozó üzemben aMagas hőmérsékleten rozsdamentes acél kétirányú pneumatikus működtetőorvos -egészségügyi élelmiszerek - kikapcsolt golyószelepa folyékony összetevők áramlásának szabályozására használják. A fröccsenés elkerülése és a pontos adagolás biztosítása érdekében lassabb nyílási és zárási sebességre van szükség. A légnyomás beállításával és az áramlási szabályozó szelep használatával az üzemi szolgáltatók elérhetik a kívánt sebességet.

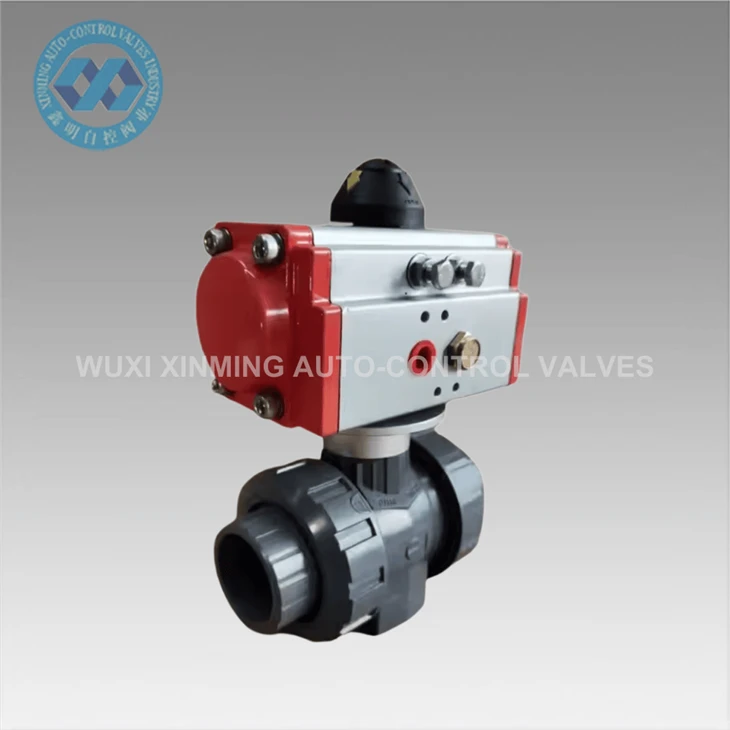

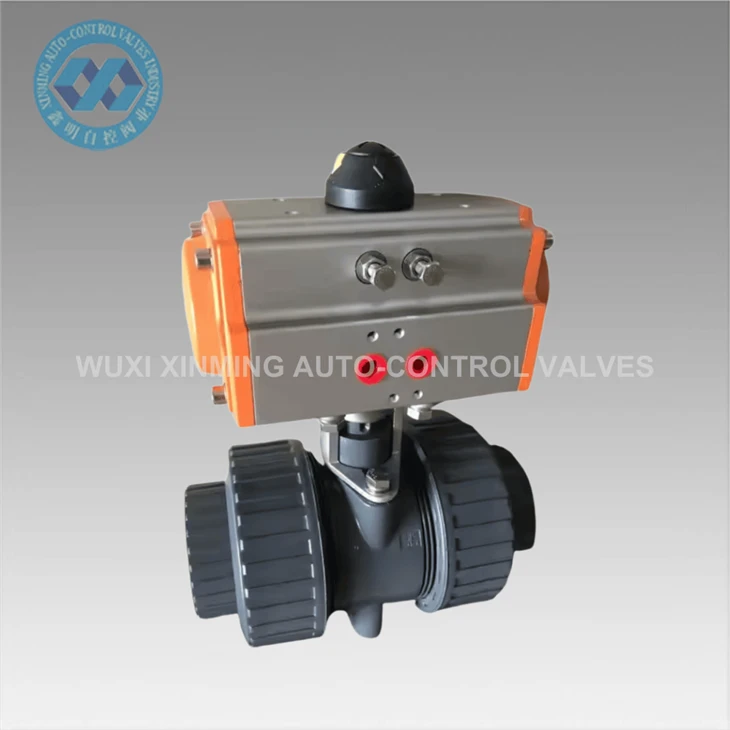

Egy vegyi feldolgozó üzemben aDupla ujjú polivinil -kloridgömb szelepa korrozív vegyi anyagok áramlásának szabályozására használják. Ebben az esetben gyorsabb nyílási és zárási sebességre lehet szükség ahhoz, hogy gyorsan reagáljon a folyamat változásaira. A szolgáltatók növelhetik a légnyomást, és ennek megfelelően beállíthatják az áramlási szabályozó szelepet.

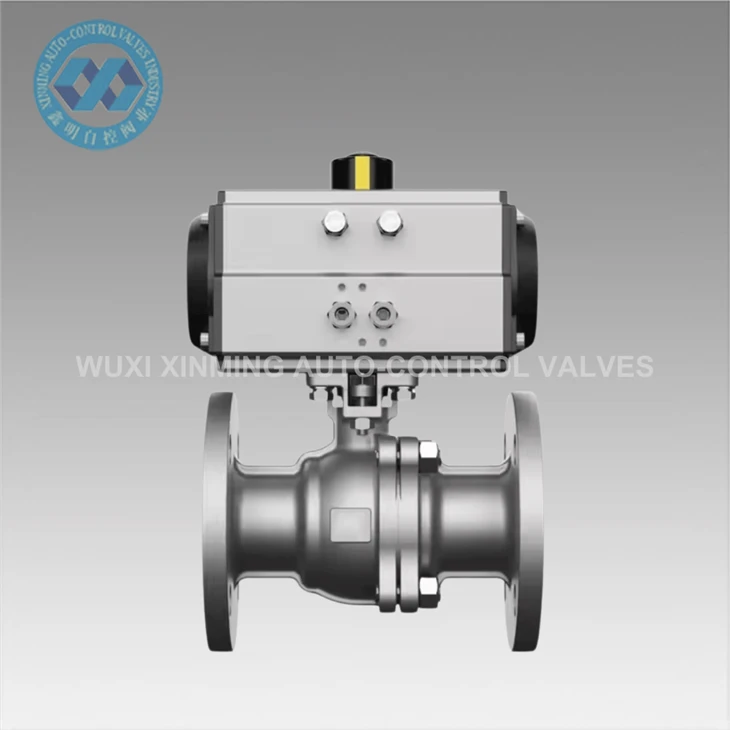

Olaj- és gázvezetékben aPneumatikus berendezés wcb/ss304/ss316 v típusú pneumatikus karima/hegesztett/szál öntött kovácsolt gömbszelepaz olaj vagy a gáz áramlásának szabályozására használják. A csővezeték -körülményektől és a folyamat követelményeitől függően a nyomás túlfeszültségének megakadályozása és a biztonságos működés biztosítása érdekében lehet beállítani a nyílási és zárási sebességet.
Következtetés
Az ipari rendszerek teljesítményének optimalizálásának fontos része a pneumatikus gömbszelep nyílási és záró sebességének beállítása. A sebességet befolyásoló tényezők, például a légnyomás, a szelepméret és a működtető típusú eszközök megértésével, valamint olyan eszközök használatával, mint a nyomásszabályozók és az áramlásszabályozó szelepek, elérheti a kívánt sebességet az adott alkalmazáshoz.
Ha egy pneumatikus golyószelep piacán van, vagy további tanácsokra van szüksége a nyitási és zárási sebesség beállításához, ne habozzon elérni. Azért vagyunk itt, hogy segítsünk megtalálni az Ön igényeinek megfelelő megoldásokat. További információkért vegye fel velünk a kapcsolatot, és kezdjünk el egy beszélgetést a beszerzési követelményekről.
